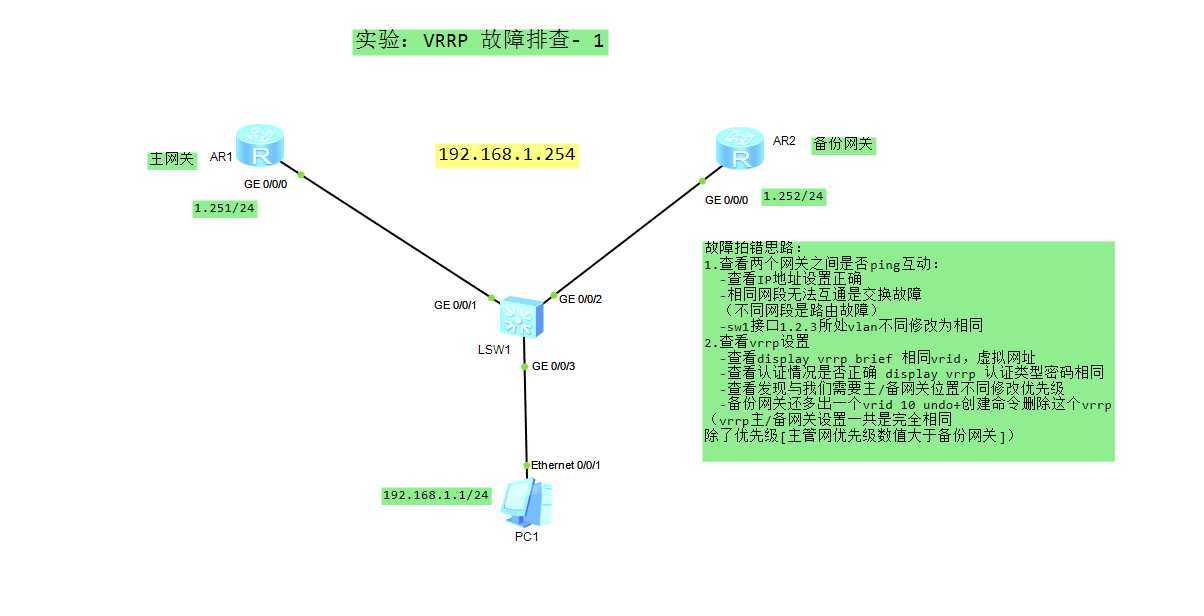

图一
故障拍错思路：
1.查看两个网关之间是否ping互动：
-查看IP地址设置正确
-相同网段无法互通是交换故障
（不同网段是路由故障）
-sw1接口1.2.3所处vlan不同修改为相同
2.查看vrrp设置
-查看display vrrp brief 相同vrid，虚拟网址
-查看认证情况是否正确 display vrrp 认证类型密码相同
-查看发现与我们需要主/备网关位置不同修改优先级
-备份网关还多出一个vrid 10 undo+创建命令删除这个vrrp
（vrrp主/备网关设置一共是完全相同
除了优先级[主管网优先级数值大于备份网关]）
图一

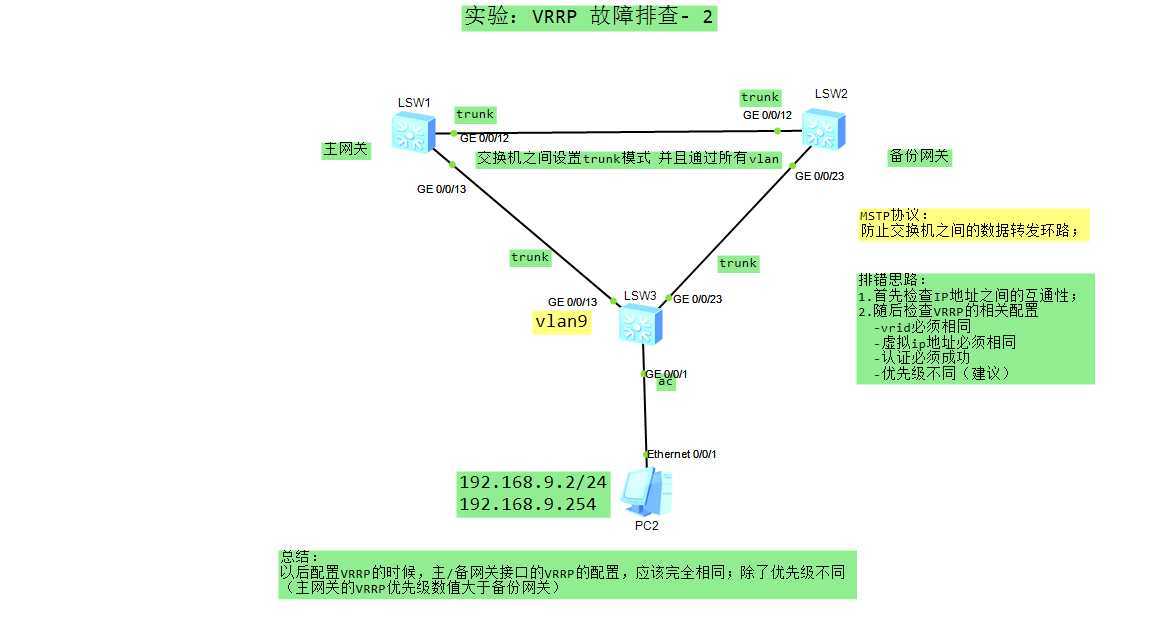

图2
排错思路：
1.首先检查IP地址之间的互通性；
MSTP协议：
防止交换机之间的数据转发环路；
三个三层交换机形成环路
交换机与交换之间是trunk模式 并设置通过所有vlan 要核实所建立的vlan是否允许通过
电脑和交换机之间设置ac模式去标签转发
2.随后检查VRRP的相关配置
-vrid必须相同
-虚拟ip地址必须相同
-认证必须成功
-优先级不同（建议）
