先熟悉三个概念：
定义的复制方法=》1，右键copy。2，export+import。
元件实例化=》1，定义到实例，选中定义，create instance，目标位置去paste。2，实例到实例，ctrl c+ctrl v。
信号传递方式=》1，定义连接端口。2，无线连接（radio）。3，输入参数连接。4，电气连接。
下面正式开始===============================================
一：创建元件，参数设置，图形调整

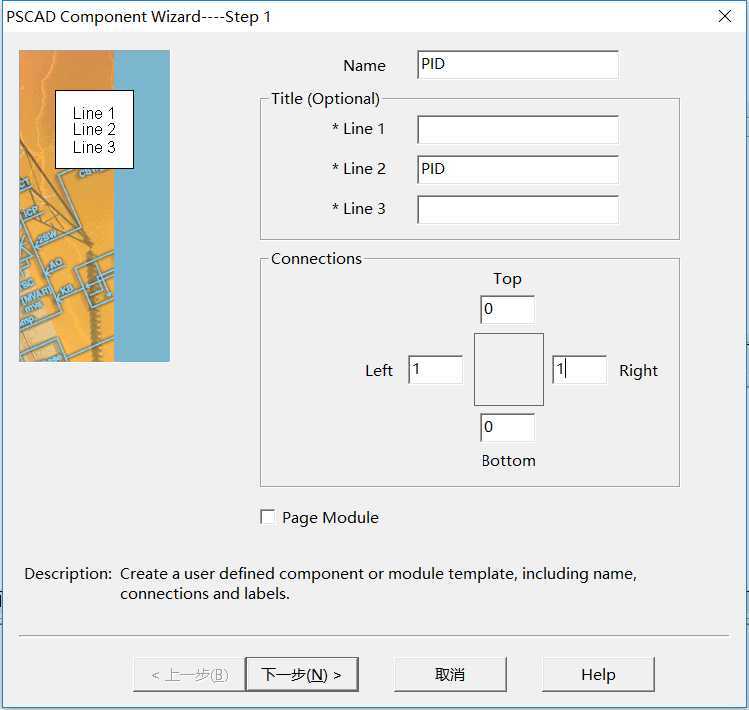

1，在当前case 的circuit 界面空白处右键，create new component，到达wizard,然后根据提示完成即可。
注意，page module勾选是创建组件。

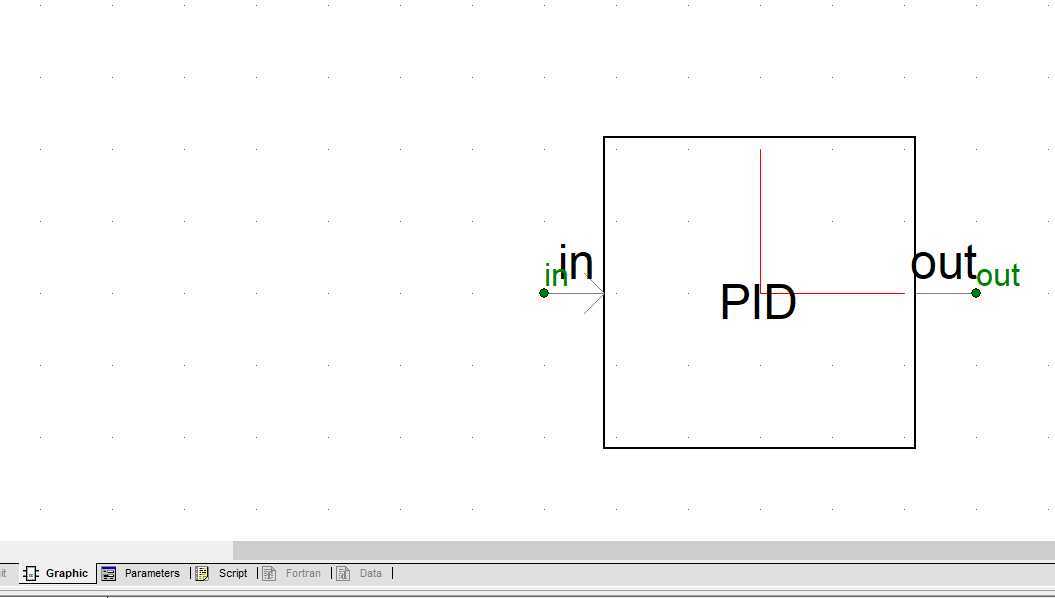

2，选中元件，右键 edit definition，graphic是编辑元件外观的，parameters是设置元件参数的，script是元件的代码描述。return to circuit view可以返回电路。

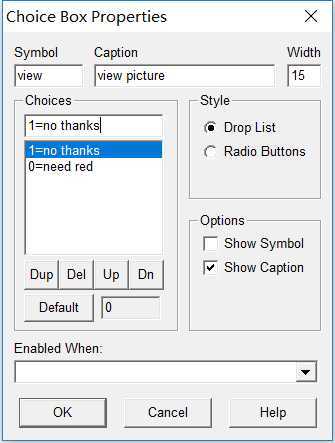

3，参数的设置，这里举了一个例子，主要看symbol，是参数的符号，我们就是用这个符号来调用参数值，其他的都比较简单，看界面内容就知道了。preview dialog 可以预览我们的参数窗口。
4,图像编辑，这里就讲一下改变参数改变图像界面的设置方法和显示参数的方法。

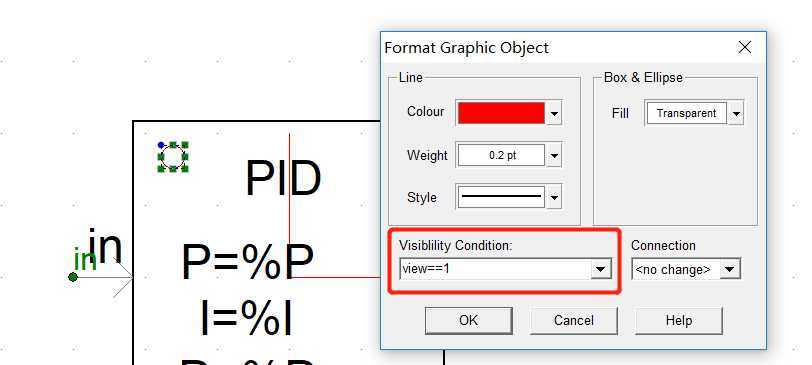

上图所示在visibility condition 添加一个某图层显示的条件即可，view就是我们刚才设置的一个输入参数，这里调用，判断一下就可以，为ture时就显示。要注意的是这里调用参数需要参数设置好之后才可以，可以设置完参数后，回到电路，然后在进来编辑。

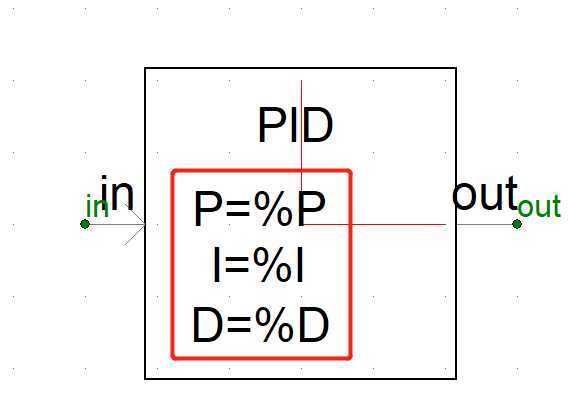

上图就是在图形添加tex，然后这个%表示值替换前缀，它替换之后是带单位的，$也可以用，只替换的值，不会显示参数的单位。
二：代码编写，这就是元件的核心呐
