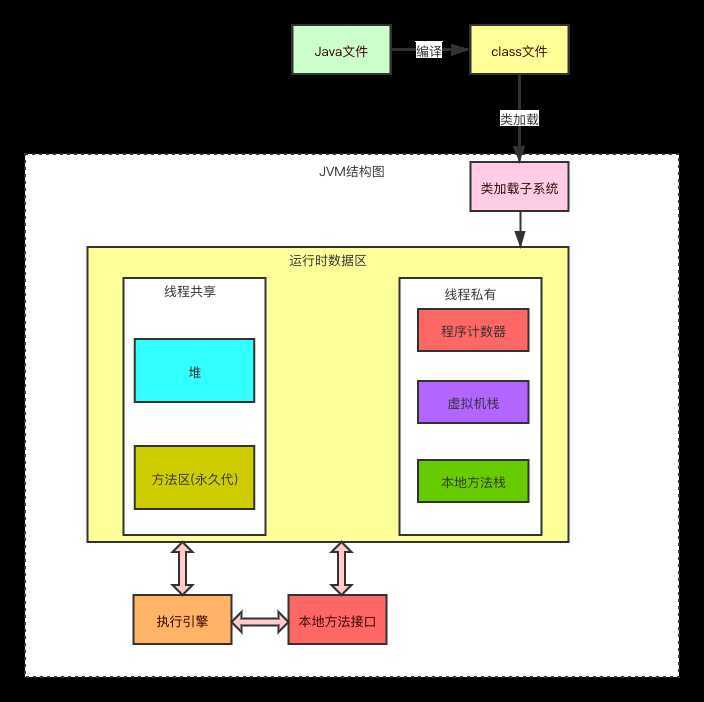

一. JVM内存结构图(JDK1.6)
pc（程序计数器）：保存当前线程正在执行的字节码的行号，线程私有；

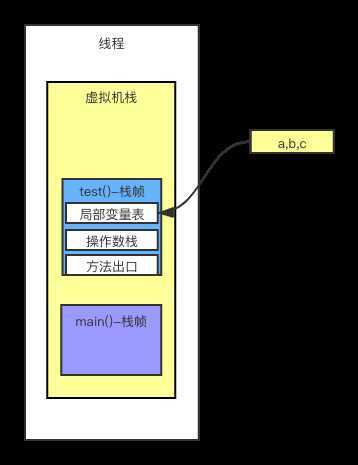

JVM栈：栈里面存放着方法的基本数据类型和对象的引用，线程私有；
局部变量表：方法中定义的局部变量都会存放在局部变量表。
?操作数栈：操作数栈将变量之间的运算入栈，存储计算结果，再出栈赋值给局部变量表
方法出口：方法出口记录了test()方法执行完成后的一个出口，也就是回到main()。
本地方法栈：本地方法供java直接调用本地 C/C++ 库方法，线程私有；
堆：存放new出来的对象和数组，是垃圾回收区域，线程共有；
方法区：用于存储被虚拟机加载的类信息、常量和static变量，线程共有。

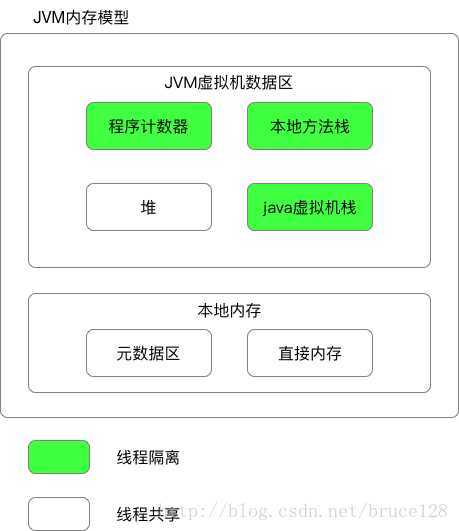

二. JVM内存结构图(JDK1.8)
随着JDK8的到来，JVM不再有方法区，方法区存储的信息：1、虚拟机加载的类信息，2、运行时常量池，分别被移动到了元数据区和堆中。 元数据区和方法区最大的区别在于：元数据空间不在jvm中，而是使用本地内存。
