主流原型设计工具——Axure和MockingBot的介绍及使用方法

一、        Axure

Axure是专业也是最常用的快速原型设计工具之一，无须任何HTML/CSS/JavaScript基础，让任何负责定义需求和规格、设计功能和界面的专家能够快速创建应用软件或Web网站的线框图、流程图、原型和规格说明文档。作为专业的原型工具，它能快速、高效的创建原型，同时支持多人协作设计和版本控制管理。

（1）   Axure工作界面介绍（以Axure RP 9为例）

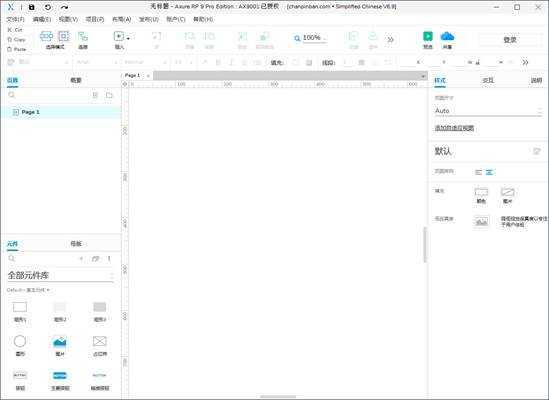

下图为Axure的初始界面

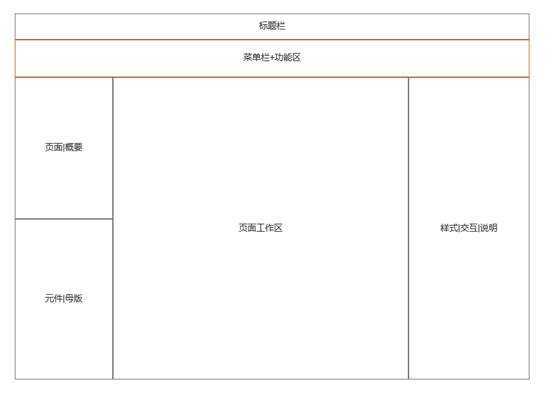

可将该界面分为6个部分

标题栏：呈现文件标题、软件名称信息、软件授权信息等（汉化后呈现汉化包信息）。

菜单栏和功能区：提供文件、编辑、视图、项目、布局、发布、账户、帮助8个菜单以及本软件所有常用的基本操作。

页面|概要：页面面板主要用于显示当前RP文件的所有页面，同时管理RP文件页面的增删改查；概要面板管理当前操作页面的所有元件，可以控制某个、某些、全部元件是否在概要面板中展示。

元件|母版：元件面板默认带有基础的Default元件库、Flow元件库、Icons元件库、Sample UI Patterns元件库，同时也可通过元件面板添加图片文件夹并管理外部元件库。母版可以简单理解为公共元件模板，将母版应用到相应页面中后，母版内容或样式发生变化，那么引用母版的页面内容或样式同样会跟着变化，常用于制作页面头部或底部内容。

页面工作区：工作区也就是我们操作区域、操作边界，所有的元件操作应用都基于工作区进行。

样式|交互|说明：样式可对元件进行设置，包括元件的名称、大小、坐标、边框、颜色、阴影、圆角及边距等等。交互则是设置界面在用户特定操作（点击等）后进行某些特定的动作。说明则是对某页面、某元件进行说明，方便程序员或UI设计师查看及了解相关信息。

（2）   Axure功能区详细介绍

选择模式：用于精确选中想要选中的元件。左侧模式指当我们的鼠标范围选中元件的任意面积，即可选中当前元件；右侧模式是指当我们鼠标选取完全覆盖当前元件的所有面积的时候，才能选中元件。

连接：用于连接元件，多用于绘画流程图时。

插入：与Word类似，可插入自定义绘画图形、矩形、圆形、线段、文本、图片、多种形状。

点：用于改变任意元件的形状

顶层|底层：用于元件的置顶以及置底

组合|取消组合：用于将多个元件进行组合，方便管理大量元件（页面）

调整大小：用于改变页面的大小

对齐方式：用于调整元件相对位置，Axure里提供了8种对齐方式，分别是左对齐、居中对齐、右对齐、顶部对齐、居中、底部对齐、横向均匀分布、垂直均匀分布。

预览与共享：预览用于作品的预览，共享用于分享发布作品。

文本设置：用于调整文本的字体、大小、对齐方式等

元件样式设置：用于调整元件的样式，包括填充颜色、边框颜色、边框大小、边框线性及元件坐标

（3）   项目原型演示

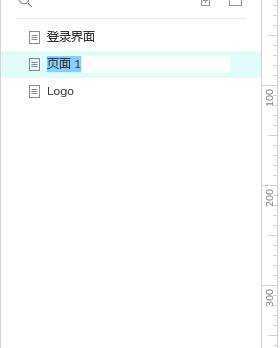

①    首先添加页面“登录页面”

②    从元件中选择“矩形1”，并调整好大小

③    从元件里选择Android的数据信号、无线信号、电池元件（源自网络）

④    从元件里选择“文本框”，并输入时间信息，设置线段-线宽为0

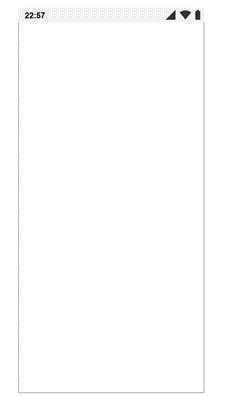

⑤    从元件里选择“矩形1”，设置好大小，宽度同步骤②中矩形相同，与步骤③④元件进行组合

⑥    步骤⑤元件与步骤②元件进行组合

⑦    新建页面“Logo”，从元件里选择圆形，拉伸

⑧    设置“点”，拉伸，实现效果如下

⑨    同上述方法拉伸一个类似但是较小的图形，进行组合

⑩    从元件里选择圆形，缩小至适合大小，进行组合，并设置颜色

?   从元件里选择矩形1，利用点工具设置成三角形，旋转到合适位置，置底，进行组合

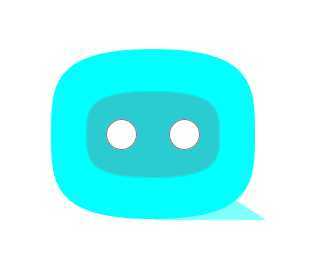

?   设置线段-线宽为0，Logo设计完成

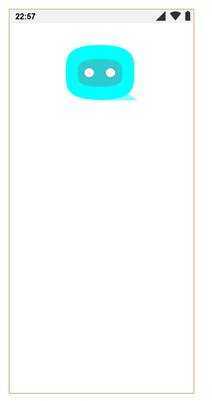

?   Logo拉入登录界面

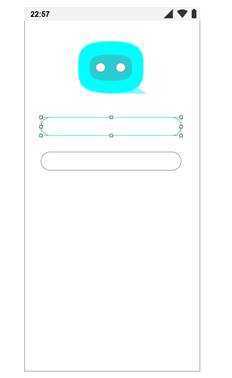

?   从元件里选择文本框，设置圆角-半径为20，拉伸至合适大小，制作两个，放在合适位置

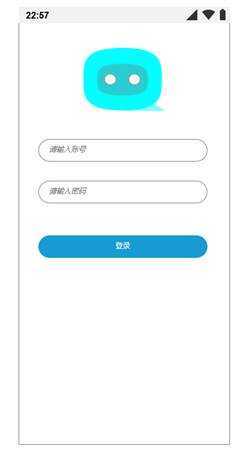

?   添加文本，设置透明度、斜体

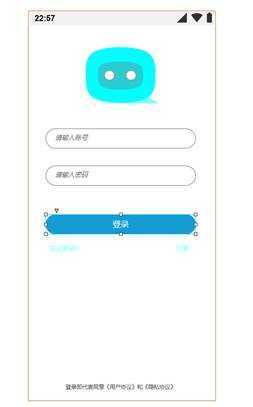

?   接着添加主要按钮，添加文本“登录”，设置填充颜色，设置圆角-半径为20

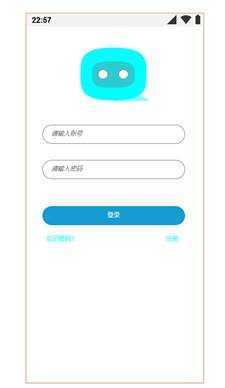

?   从元件里选择文本框，添加文本“忘记密码？”，设置颜色，设置线宽为0，重复，其中文本设置为“注册”，调整至合适位置

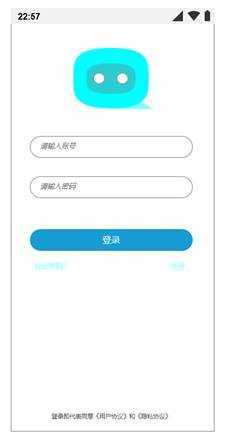

?   继续添加文本框，添加文本，设置透明度，效果如下

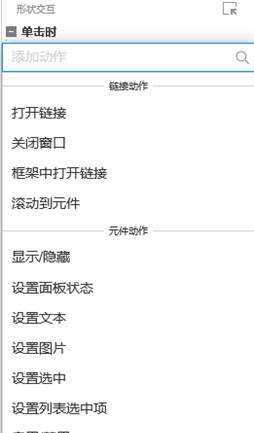

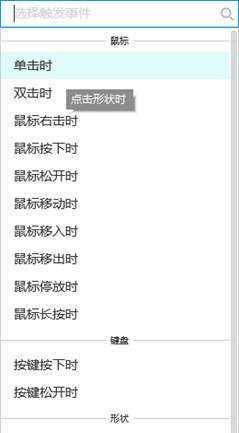

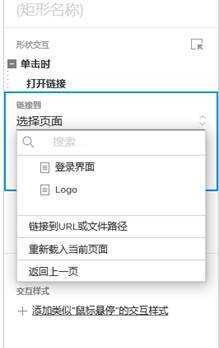

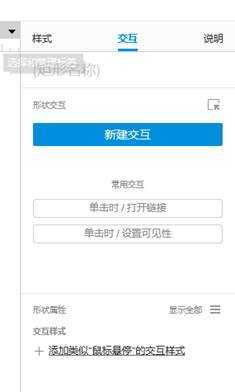

?   点击“登录”，右侧选择“交互”，点击“添加交互”，具体实现如图

注：此处只展示部分内容

二、        MockingBot（墨刀）

墨刀是一款在线原型设计与协同工具，借助墨刀，产品经理、设计师、开发、销售、运营及创业者等用户群体，能够搭建为产品原型，演示项目效果。

（1）    MockingBot工作界面介绍

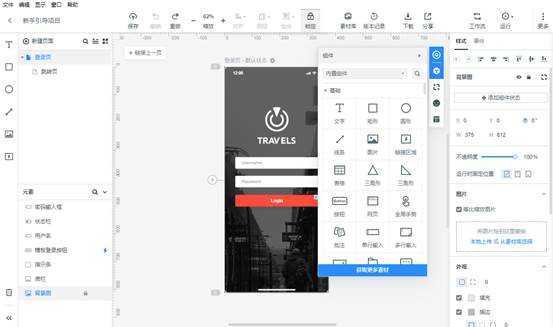

初始界面如下：

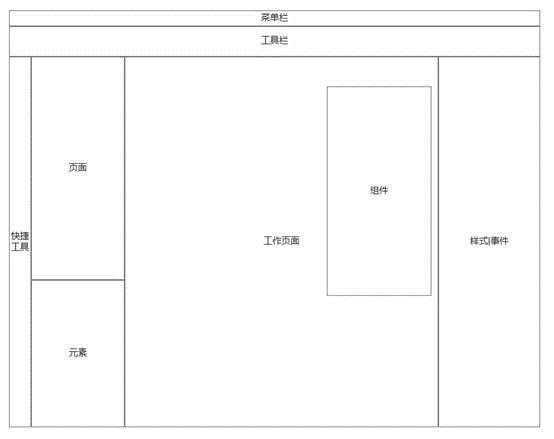

可将其分为8个部分

菜单栏：提供文件、编辑、显示、窗口、帮助5个菜单，功能较少。

工具栏：实现项目的常用操作（保存、撤销、分享等），同时加入部分类似于Axure功能区功能操作。

快捷工具：可快速拉入常用的组件（文本、图片等）

页面：同Axure，通过“展开/起页面”按钮实现子页面的展开与收起，同时提供预览显示。

元素：显示当前页面内存在的所有组件

工作页面：同Axure相同。

组件：相当于Axure的元件界面，自带素材库，可快速查找自己所需要的组件。

样式|事件：样式可对组件进行设置，包括组件的名称、大小、坐标、边框、颜色、阴影、圆角及边距等等。事件则是设置界面在用户特定操作（点击等）后进行某些特定的动作。

（2）    功能区功能与Axure大同小异，这里不再赘述。

三、        比较及总结

Axure功能很多，学习及操作难度都比较大，国内用户一般需要下载安装汉化包进行使用，同时第三方库需要自己去网上查找，比较费时费力。而墨刀则是国内的一款原型设计协作工具，对国内用户更加友好，操作较Axure更为简单，有强大的素材库支持，方便查找，内置组件也十分齐全，同时支持网页在线设计，不需要专门下载软件即可使用，但是墨刀作为设计软件，条条框框太多，限制了设计者的自由，而Axure这方面就比墨刀好上太多。不过两款软件适用人群不同，自然开发理念也就不同，存在差异也是理所当然的事情。

       除了Axure和墨刀，网络上还有许多很好的原型设计工具，大家可自行选择合适的原型设计工具进行设计。
