计网实验第八章路由器单臂路由配置

时间：2020-05-23 12:32:44 阅读：84 评论：0 收藏：0 [点我收藏+]

技术分享图片

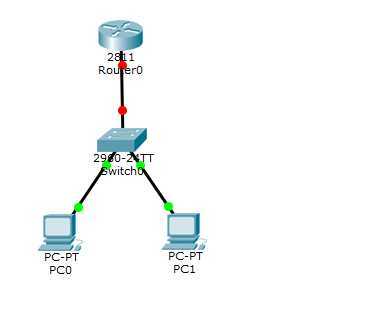

　　配置如下拓扑图

　　技术分享图片

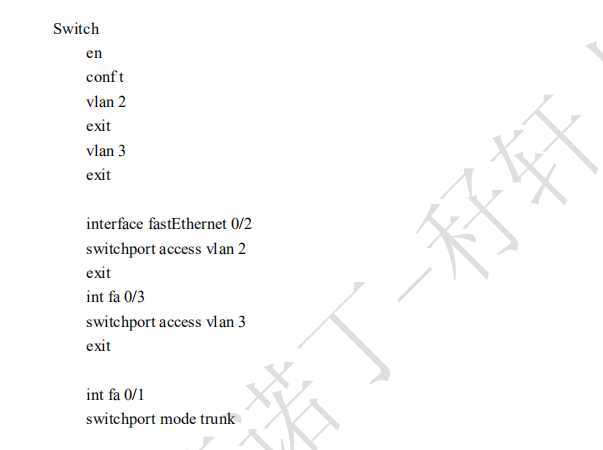

　　配置交换机，两个vlan端口，交互机和路由器为trunk传输方式

　　技术分享图片

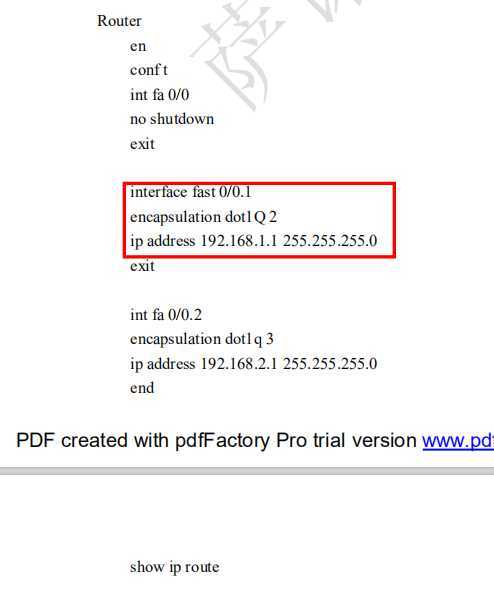

　　配置路由器，两个vlan之间可以通信，dot1Q 2的意思是vlan2封装dot1q协议

　　技术分享图片

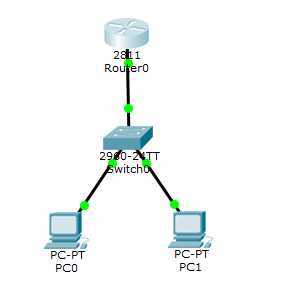

　　配置完之后可以看到两台PC机可以互通了

　　技术分享图片

原文：https://www.cnblogs.com/qq2210446939/p/12941840.html
