网络课程《数字集成电路静态时序分析基础》的笔记

地址：https://www.iccollege.cn/portal/courseDetail/193.mooc

如何启动tcl

• linux:在文本第一行"#!/user/bin/tclsh"

• window:安装active tcl并双击wish.exe

置换

TCL置换分为三种，变量置换，

变量置换

• 用$表示变量置换，$后为变量名，将变量置换为它的值

命令置换

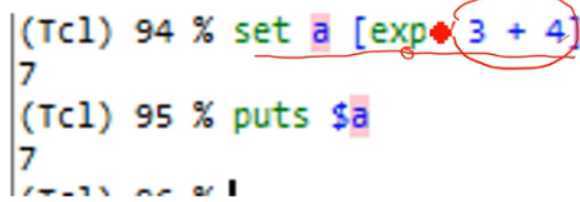

• 用[]表示命令置换，[]表示一个独立的TCL语句

反斜杠置换

• 用\表示反斜杠置换，和其他语言一样，把特殊字符当作普通字符对待

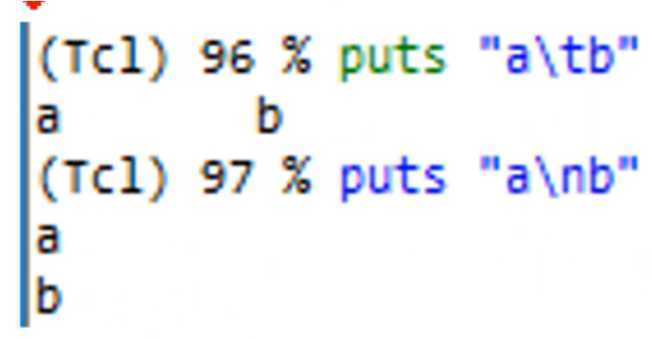

• \t为tab
• \n换行

其他符号

• ""对双引号中$和[]会进行变量置换和命令置换

• {}花括号，所有特殊字符都将成为普通字符，TCL解释器不会对其做特殊处理

• # 表示注释

变量、数组和列表

变量

• 定义：set 变量名 变量值
• 引用：$变量名

例题：假设我们想打印变量varible，后面跟一个“_1"，会发生什么？

数组

• 定义： set 数组名 (元素名) 值

• 取值：$数组名 (元素名)

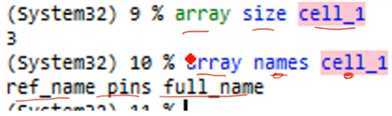

• 用array指令获取数组信息

列表

• 列表是标量的有序集合
• 定义： set 列表名 {元素1 元素2 元素3.....}
• 取值：$列表名

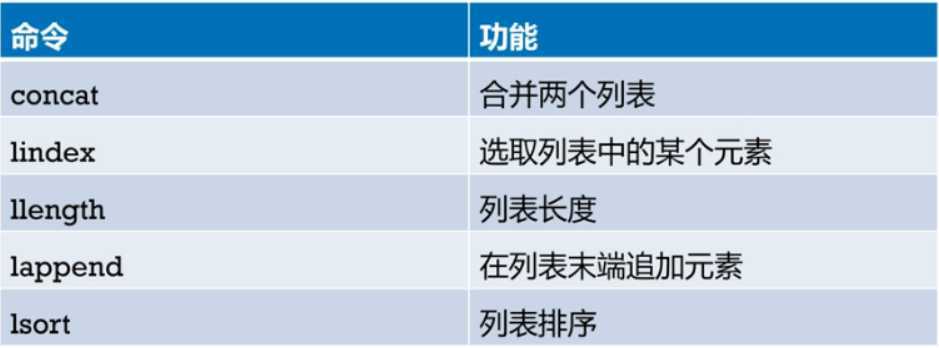

• 列表操作命令

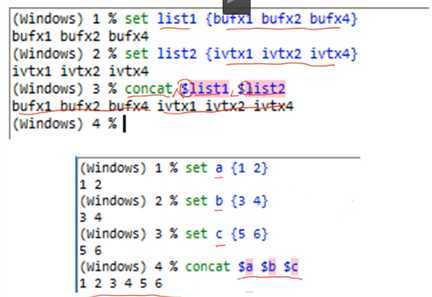

列表指令-concat

• 语法格式：concat 列表1 列表2
• 功能：将列表1和列表2合并

llength

• 语法格式：llength 列表
• 功能：返回列表中的元素个数

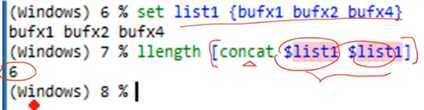

• 例题： list1为{bufx1 bufx2 bufx4}，那么llength [concat $list1 $list1]会得到什么？

lindex

• 语法格式 lindex 列表 n

• 返回列表的第n个元素(从0开始计数)

• 如何得到list1 {a b c d f}的最后一个元素？

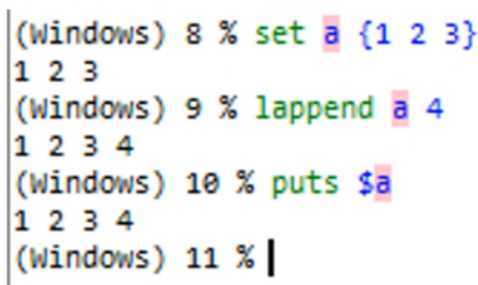

lappend

• 语法格式：lappend 列表 新元素
• 功能：在列表末尾添加新元素

• lappend一个列表会发什么？

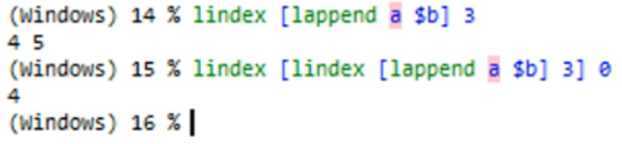

• 如果想得到4，要怎么做？

lsort

• 语法格式：lsort 开关 列表

• 功能：将列表按照一定规则排序

• 开关：缺省时默认按照ASCII进行排序

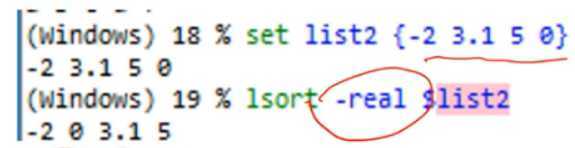

• • -real 按照浮点数值大小排序

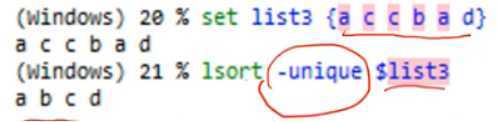

  • -unique 唯一化，删除重复元素

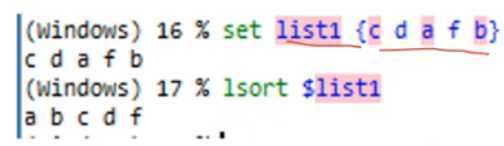

• 按照ASCII排序

• 按照数字大小排序

• 唯一化

• 如何得到list1中的最小值

运算

• 数学运算
• • a+b
  • a-b
  • a*b
  • a/b
• 逻辑运算
• • a<=b
  • a>=b
  • a==b
  • a!=b

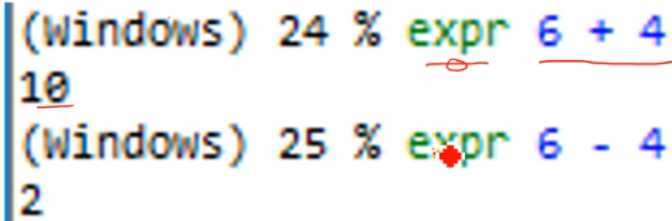

数学运算指令 expr

• 语法格式：expr 运算表达式
• 功能：将运算表达式求值

• 类型问题

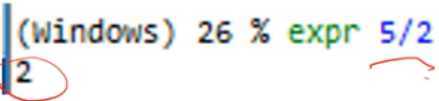

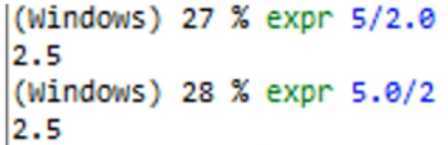

• 表达式5/2中5和2都是整数型参数，默认运行结果也是整数型，如果想要进行浮点运算，只要将其中任意一个数值，写成浮点形式（有小数点）

《数字集成电路静态时序分析基础》笔记①

原文：https://www.cnblogs.com/icparadigm/p/12956528.html
