深入理解系统调用

1 实验要求

• 找一个系统调用，系统调用号为学号最后2位相同的系统调用
• 通过汇编指令触发该系统调用
• 通过gdb跟踪该系统调用的内核处理过程
• 重点阅读分析系统调用入口的保存现场、恢复现场和系统调用返回，以及重点关注系统调用过程中内核堆栈状态的变化

2 实验准备

• 安装开发工具

sudo apt install build-essential
sudo apt install qemu # install QEMU
sudo apt install libncurses5-dev bison ?ex libssl-dev libelf-dev

• 下载内核源代码

sudo apt install axel
axel -n 20 https://mirrors.edge.kernel.org/pub/linux/kernel/v5.x/ linux-5.4.34.tar.xz
xz -d linux-5.4.34.tar.xz
tar -xvf linux-5.4.34.tar cd linux-5.4.34

• 配置内核编译选项

make defcon?g # Default con?guration is based on ‘x86_64_defcon?g‘
make menucon?g
# 打开debug相关选项
Kernel hacking  --->
    Compile-time checks and compiler options  --->
       [*] Compile the kernel with debug info
       [*]   Provide GDB scripts for kernel debugging
 [*] Kernel debugging
# 关闭KASLR，否则会导致打断点失败
Processor type and features ---->
   [] Randomize the address of the kernel image (KASLR)

make -j$(nproc) # nproc gives the number of CPU cores/threads available
# 测试?下内核能不能正常加载运?，因为没有?件系统终会kernel panic
qemu-system-x86_64 -kernel arch/x86/boot/bzImage  #  此时应该不能正常运行

• 制作根文件系统

axel -n 20 https://busybox.net/downloads/busybox-1.31.1.tar.bz2
tar -jxvf busybox-1.31.1.tar.bz2
cd busybox-1.31.1

make menucon?g
#记得要编译成静态链接，不?动态链接库。
Settings  --->
    [*] Build static binary (no shared libs)
#然后编译安装，默认会安装到源码?录下的 _install ?录中。
make -j$(nproc) && make install

• 制作内核根文件系统镜像

mkdir rootfs
cd rootfs
cp ../busybox-1.31.1/_install/* ./ -rf
mkdir dev proc sys home
sudo cp -a /dev/{null,console,tty,tty1,tty2,tty3,tty4} dev/

• 准备init脚本?件放在根?件系统跟?录下（rootfs/init），添加如下内容到init?件

#!/bin/sh
mount -t proc none /proc
mount -t sysfs none /sys
echo "Welcome My OS!"
echo "-------------------"
cd home
/bin/sh

• 给init脚本增加可执行权限

chmod +x init

• 输入下面代码查看qemu运行情况

#打包成内存根?件系统镜像
?nd . -print0 | cpio --null -ov --format=newc | gzip -9 > ../rootfs.cpio.gz
#测试挂载根?件系统，看内核启动完成后是否执?init脚本
qemu-system-x86_64 -kernel linux-5.4.34/arch/x86/boot/bzImage -initrd rootfs.cpio.gz　

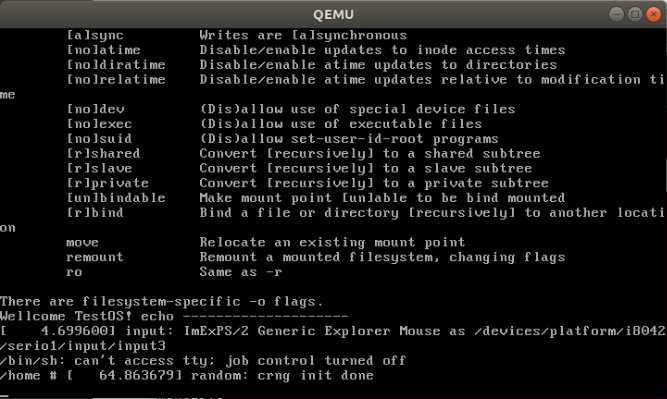

启动内核：

3 实验内容

1. 选择一个系统调用
   本人的学号后两位为29，通过查看系统调用表(./arch/x86/entry/syscalls/syscall_64.tbl)得知29号系统调用是shmget函数。

   根据上图可以看到，29号所对应的系统调用为__x64_sys_shmget，其对应的API函数为shmget
2. shmget函数简介

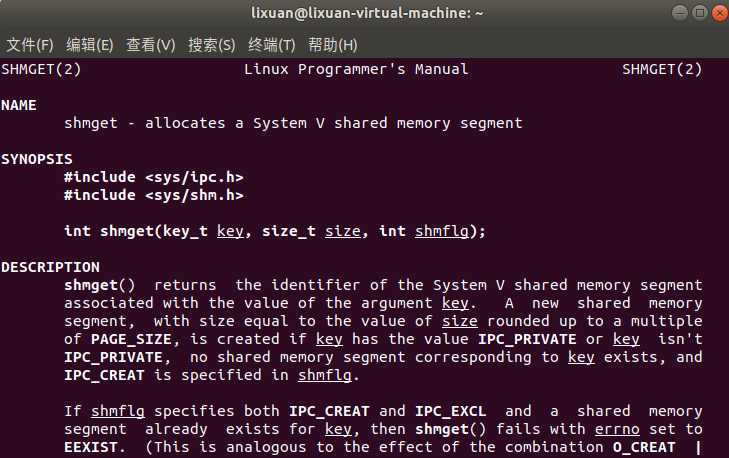

   shmget函数主要的功能是创建共享内存来实现进程之间的通信。也就是从内存中获得一段共享内存区域。查看man手册：

   得到shmget的函数签名为int shmget(key_t key, size_t size, int shmflg);。其中
   • key: 标识符的规则。key标识共享内存的键值。其中IPC_PRIVATE：会建立新共享内存对象
   • size:共享存储段的字节数
   • shmflg:读写的权限，包括IPC_CREAT和IPC_EXCL
     - IPC_CREAT: 创建共享内存，如果共享内存已经存在，就获取该共享内存的标识号。
     - IPC_EXCL: 与宏IPC_CREAT一起使用，单独使用无意义，此时只能创建一个不存在的共享内存，如果内存已存在，则调用失败。
   • 返回值：成功返回共享存储的标识符，失败返回-1

3. 通过汇编指令触发该系统调用

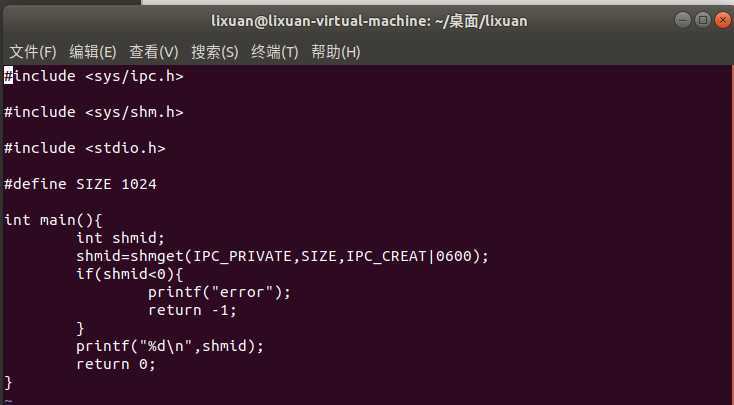

   通过了解shmget的功能以及各个参数的了解，使用c语言编写测试程序进行调用：

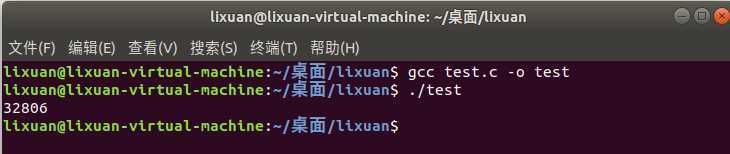

   使用gcc进行编译，运行结果如下：

   接着编写对应的汇编语言：

#include <sys/ipc.h>

#include <sys/shm.h>

#include <stdio.h>

#define SIZE 1024

int main(){
	int shmid;
	asm volatile(
        	"movl %1, %%edi\n\t"      //将第一个参数放入edi
        	"movl %2, %%rsi\n\t"      //将第二个参数放入rsi
		"movl %3, %%esi\n\t"      //将第三个参数放入esi
        	"movl $0x1D, %%eax\n\t"   //中断号29放入eax
        	"syscall\n\t"             //产生中断信号进行系统调用
        	"movl %%eax, %0\n\t"
        	:"=m"(shmid)              //将结果放入shmid中
        	:"b"(&IPC_PRIVATE),"c"(&SIZE),"d"(&SIZE,IPC_CREAT|0600)
    	);
	if(shmid<0){
		printf("error");
		return -1;
	}
	printf("%d\n",shmid);
	return 0;
}

  将形成的可执行文件放到rootfs/home/目录下,然后重新打包rootfs文件夹
  `$ find . -print0 | cpio --null -ov --format=newc | gzip -9 > ../rootfs.cpio.gz`

4. 通过gdb跟踪该系统调用的内核处理过程
   执行下列命令，重新打包根文件系统，开启虚拟机gdb调试。

   $ qemu-system-x86_64 -kernel linux-5.4.34/arch/x86/boot/bzImage -initrd rootfs.cpio.gz -S -s -nographic -append "console=ttyS0"
   开启新的terminal
   $ cd linux-5.4.34
   $ gdb vmlinux
   $ target remote:1234
   $ c

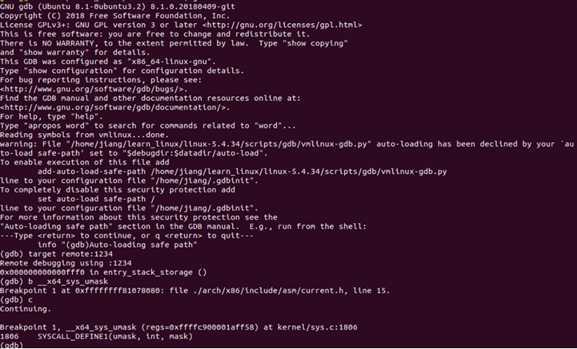

   运行结果如下：

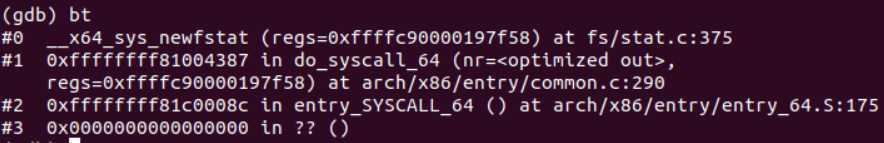

   使用bt命令查看系统调用栈：

   根据上图可以看出，系统调用的进入点为entry_SYSCALL_64，我们找到系统调用的入口并查看相应汇编代码。

ENTRY(entry_SYSCALL_64)
	UNWIND_HINT_EMPTY
	/*
	 * Interrupts are off on entry.
	 * We do not frame this tiny irq-off block with TRACE_IRQS_OFF/ON,
	 * it is too small to ever cause noticeable irq latency.
	 */

	swapgs  /*swapgs指令切换gs寄存器从用户态到内核态*/
	/* tss.sp2 is scratch space. */
	movq	%rsp, PER_CPU_VAR(cpu_tss_rw + TSS_sp2) /*保存中断上下文中的rsp寄存器的值*/
	SWITCH_TO_KERNEL_CR3 scratch_reg=%rsp      /*切换到内核堆栈空间*/
	movq	PER_CPU_VAR(cpu_current_top_of_stack), %rsp

	/* Construct struct pt_regs on stack */
	pushq	$__USER_DS				/* pt_regs->ss */
	pushq	PER_CPU_VAR(cpu_tss_rw + TSS_sp2)	/* pt_regs->sp */
	pushq	%r11					/* pt_regs->flags */
	pushq	$__USER_CS				/* pt_regs->cs */
	pushq	%rcx					/* pt_regs->ip */
GLOBAL(entry_SYSCALL_64_after_hwframe)
	pushq	%rax					/* pt_regs->orig_ax */

	PUSH_AND_CLEAR_REGS rax=$-ENOSYS

	TRACE_IRQS_OFF           /*关闭中断追踪*/

	/* IRQs are off. */
	movq	%rax, %rdi      /*保存系统调用号到rdi*/
	movq	%rsp, %rsi      /*保存内核堆栈地址在rsi*/
	call	do_syscall_64		/* returns with IRQs disabled */

swapgs指令主要的作用是将保存现场和恢复现场时的寄存器保存起来，然后将pt_regs中的相关字段保存到内核栈中。
代码最后调用了do_syscall_64。该函数包含两个参数，其中rdi传递的是系统调用号，rsi传递的是内核堆栈地址。函数do_syscall_64()的代码如下：

#ifdef CONFIG_X86_64
__visible void do_syscall_64(unsigned long nr, struct pt_regs *regs)
{
	struct thread_info *ti;

	enter_from_user_mode();
	local_irq_enable();
	ti = current_thread_info();
	if (READ_ONCE(ti->flags) & _TIF_WORK_SYSCALL_ENTRY)
		nr = syscall_trace_enter(regs);

	if (likely(nr < NR_syscalls)) {
		nr = array_index_nospec(nr, NR_syscalls);
		regs->ax = sys_call_table[nr](regs);
#ifdef CONFIG_X86_X32_ABI
	} else if (likely((nr & __X32_SYSCALL_BIT) &&
			  (nr & ~__X32_SYSCALL_BIT) < X32_NR_syscalls)) {
		nr = array_index_nospec(nr & ~__X32_SYSCALL_BIT,
					X32_NR_syscalls);
		regs->ax = x32_sys_call_table[nr](regs);
#endif
	}

	syscall_return_slowpath(regs);
}

首先通过传入的系统调用号nr找到相应的系统调用，并将返回值保存在regs的ax中。
调用结束后，执行syscall_return_slowpath，进行返回。然后在gdb单步调试中，我们可以看到从syscall_return_slowpath返回后，开始恢复现场。

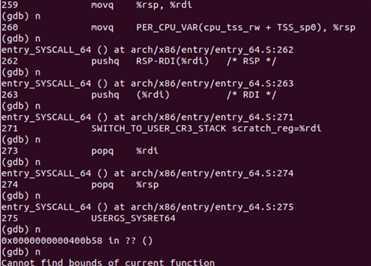

主要是将之前保存在栈中的寄存器的值，重新恢复到原来的寄存器中。继续单步执行，直到恢复现场完成：

4 实验总结
通过实验可知，系统调用的大致过程为：
首先，通过汇编指令中的系统调用号找到系统调用入口ENTRY(entry_SYSCALL_64)，然后在ENTRY(entry_SYSCALL_64)中，执行swapgs保存现场。随后执行do_syscall_64方法，该方法中根据传参nr保存的的系统调用号跳转至具体的系统调用函数，系统调用函数执行完毕后，执行syscall_return_slowpath，进行返回，最后进行现场恢复。
