类的UML图

一. 类的表示

类用矩形表示，分为三层，自顶向下分别是：类名、属性和方法。

属性格式：[可见性]  [属性名称] : [类型] = {缺省值,可选}
方法格式：[可见性]  [方法名称] (参数列表) : [类型]
可见性:      -表示private、+表示public、#表示protected。

二. 接口的表示

接口中通常没有属性（有属性也都是常量），只有抽象方法，没有实现。UML中用与类类似的方法表示接口。

 接口名上面的<<interface>>表示这是一个接口。接口一般没有属性，所以这里中间层没有，有属性要注意也都是常量。

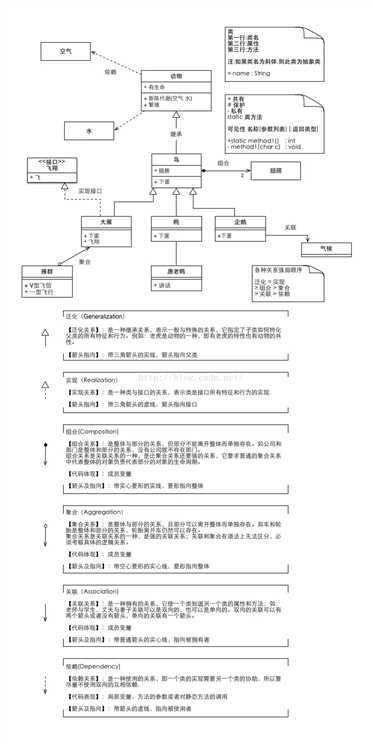

三. UML关系示例

类的UML图
