最近看了几个电源切换的帖子，凑凑热闹，把我手上一个项目上用的电源切换电路分享给大家，欢迎拍砖。
特点：
1、支持轻触开关、自锁开关
2、支持外接电源自动上电（焊接上D17即可实现）
3、支持待机常电输出
4、外接电源、锂电供电自动切换，由于PMOS内续流二极管的存在，切换过程不会出现电压跌落情况。
5、通过双PMOS背靠背连接，防止外接电源倒灌至锂电池

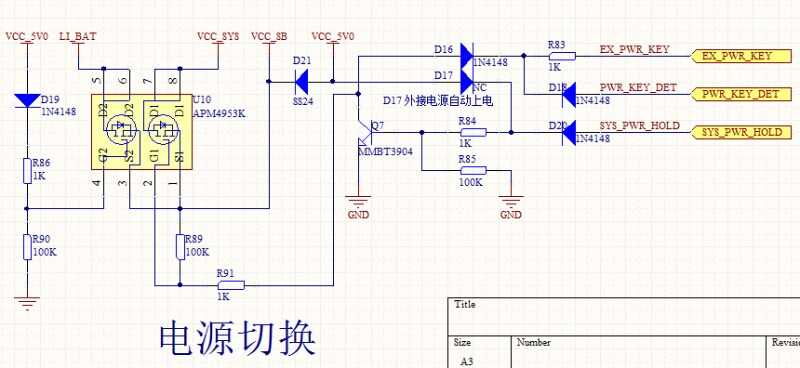

原理图如下，电源标号说明：
1、VCC_5V0 外接电源输入
2、LI_BAT 锂电池
3、VCC_SYS 主电源输出
4、VCC_SB 待机电源输出
控制接口说明：
1、EX_PWR_KEY 开关按键输入，外接轻触开关或自锁开关，低电平有效。
2、PWR_KEY_DET 开关按键检测，给单片机检测开关状态用，主要适用于采用轻触开关。
3、SYS_PWR_HOLD 电源保持，高电平有效，当采用轻触开关，或者系统想自己控制关机时有用
典型应用：
1、电源开关使用轻触开关，通过检测PWR_KEY_DET状态，控制SYS_PWR_HOLD，实现长按xx秒，系统开机，长按xx秒，系统关机。
2、车载设备，D17外接ACC信号，实现汽车点火，设备自动开机，汽车熄火，延时xx时间后，自动关机。
3、使用自锁开关，断开D17，不用PWR_KEY_DET 与 SYS_PWR_HOLD ，实现外接电源与内置电源自动切换，及小自锁开关控制大电流通断。
