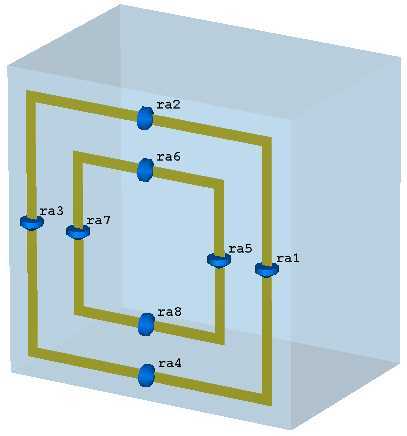

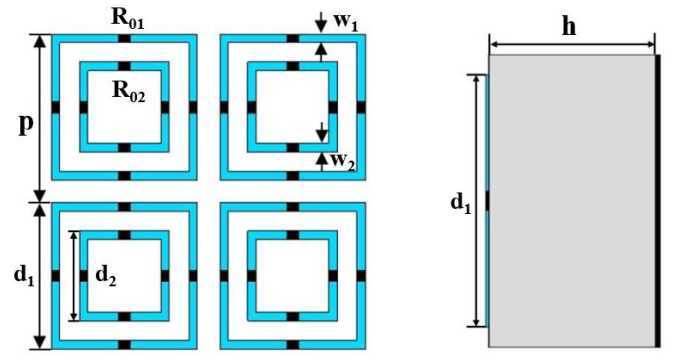

我们使用JSOP对一个吸波结构进行优化，吸波结构如下图所示。
将吸波结构的文件absorber.cst放入文件夹JSOP/interface/中，打开usr.m,将仿真设置部分设置如下
%仿真设置
model_name=‘absorber.cst‘; %CST模型名称
result_route=‘1D Results\S-Parameters‘; %仿真结果在Navigation Tree中的路径
result_name=‘S1,1‘; %仿真结果的名称(参见rtdata.txt)
plot_type=‘magnitudedb‘; %仿真结果的模式，包括‘magnitude‘,‘magnitudedb‘, ‘phase‘, ‘polar‘, ‘real‘, ‘imaginary‘, ‘smith‘, ‘smithy‘
solver_type=‘Solver‘; %频域求解器:FDSolver 时域求解器:Solver
start_cst=true; %是否调用CST
%变量设置
var_name={‘da1‘,‘da2‘,‘wa1‘,‘wa2‘,‘ra1‘,‘ra2‘}; %变量名称
var_bound=[[10,29];[10,29];[0.1,3];[0.1,3];[100,1000];[100,1000]]; %变量变化范围 [ [变量1的下界,变量1的上界] ; [变量2的下界,变量2的上界] ; ...]
inserts=[ ]; %插入指定个体
var_constrain=‘da1-2*wa1>da2‘; %变量的限制条件,若无限制请输入‘‘
model_name是CST模型的名称。
result_route是仿真结果在CST导航树中的路径，result_name是仿真结果的名称，可以从CST的Navigation Tree中看到，如下图所示
plot_type是仿真结果的输出模式，CST提供了仿真结果的多个模式，如下图所示。此处采用幅值的对数形式。
通过solver_type可选择频域求解器或时域求解器。
