一、OSPF 简介
OSPF（Open Shortest Path First，开放最短路径优先）是IETF（Internet Engineering Task Force，互联网工程任务组）组织开发的一个基于链路状态的 IGP（Interior Gateway Protocol，内部网关协议）。目前针对IPv4协议使用的是OSPF Version 2。
在一个自治系统AS（Autonomouse System）内，运行OSPF路由协议的路由器，将LSA（LinkState Advertisement，链路状态通告）传递给在某一区域内的所有设备，所有设备共同维护着LSDB（LinkState Database，链路状态数据库），链路状态数据库存放着自治系统AS中链路的拓扑信息，路由器基于LSDB使用SPF（Shortest Path First，最短路径算法），从而计算出OSPF路由表，OSPF路由与其他路由比较后优的加入全局路由表。
二、Router ID
Router ID 用于在OSPF domain 中唯一地标识一台OSPF路由器，而且禁止在域内出现两台路由器拥有相同的Router ID，Router ID可以通过手工配置也可能通过协议自动选取的方式。
三、OSPF Cost
（1）OSPF使用 Cost “开销” 作为路由度量值，每一个激活OSPF的接口都有一个Cost值。
（2）一条OSPF路由的Cost值，由该路由从起源一路到达本地的所有入接口Cost值的总和。
四、OSPF的邻居表、链路状态数据库、OSPF路由表
邻居表（Peer Table）：在路由器之间传递链路状态通告之前，需要建立OSPF邻居关系，hello报文用于发现链路上的OSPF路由器，经过一系列的OSPF消息交互最终建立毗邻的关系。
链路状态数据库（LinkState Advertisement，LSDB）：OSPF协议通过LSA（LinkState Advertisement，链路状态通告）描述网络拓扑结构，OSPF路由器用链路状态数据库来存储LSA。
OSPF路由表（Routing Table）：基于LSDB进行SPF计算（Dijkstra算法），得出OSPF路由表。
五、OSPF 报文类型
Hello 周期性发送，用于发现和维持OSPF邻居关系。
DBD 描述本地LSDB的摘要信息，用于两台设备进行数据库同步。
LSR 用于向邻居请求所需的LSA，设备只有在OSPF邻居成功建立后，交换DBD报文后才会发出LSR报文。
LSU 对LSR请求，进行回应，把完整信息发给邻居（包含一条或多条LSA）。
LSAck 对LSU中的LSA进行确认。
六、OSPF邻居关系建立的过程
（1）通过发现直连链路上的OSPF路由器，建立双向关系（通过Hello报文）
（2）协商主/从关系，交换LSA头部摘要信息（通过DBD报文）
（3）同步LSA，请求（通过LSR报文）/发送（通过LSU报文，LSAs）
（4）完成同步，进入OSPF全毗邻状态
七、DR、BDR
指定路由器（DR）：负责把信息更新到其它OSPF路由器。
备用指定路由器（BDR）：BDR会监控DR的状态，并在当DR发生故障时接替其角色。
其它路由器（DRother）：只允许与DR路由器建立邻居关系，彼此之间不相互建立邻居关系，这样可以大大减少LSA的泛洪。
注：（1）DR选举规则是，具有最高OSPF接口优先级的路由器被选作DR，如果优先级相等（默认为1），具有最高的OSPF Router-ID的路由器被选择成为DR，另外DR具有非抢占性。
（2）OSPF接口优先级为0，则路由器不参与DR和BDR的选举。
（3）OSPF为 接口敏感型协议，DR及BDR的身份状态是基于OSPF接口的。
八、OSPF 区域
九、OSPF协议 LSAs

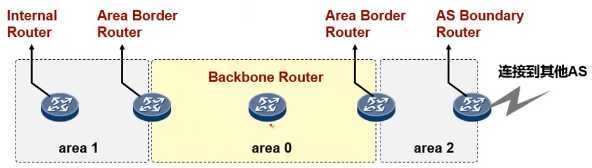

十、OSPF路由器的角色
区域内路由器 Internal Router
区域边界路由器ABR Area Border Router
骨干路由器 Backone Router
AS边界路由器ASBR AS Boundary Router
十一、相关命令
dis ospf //查看OSPF运行参数 dis ospf interface //查看OSPF本地接口 dis ospf peer //查看OSPF邻居表 dis ospf lsdb //查看LSDB表 dis ospf routing //查看OSPF路由 dis ospf statistics error //查看OSPF错误信息 [接口]ospf cost XX //修改cost值 [接口]ospf dr-priority //修改DR优先级
原文：https://www.cnblogs.com/PBDragon/p/12969702.html
