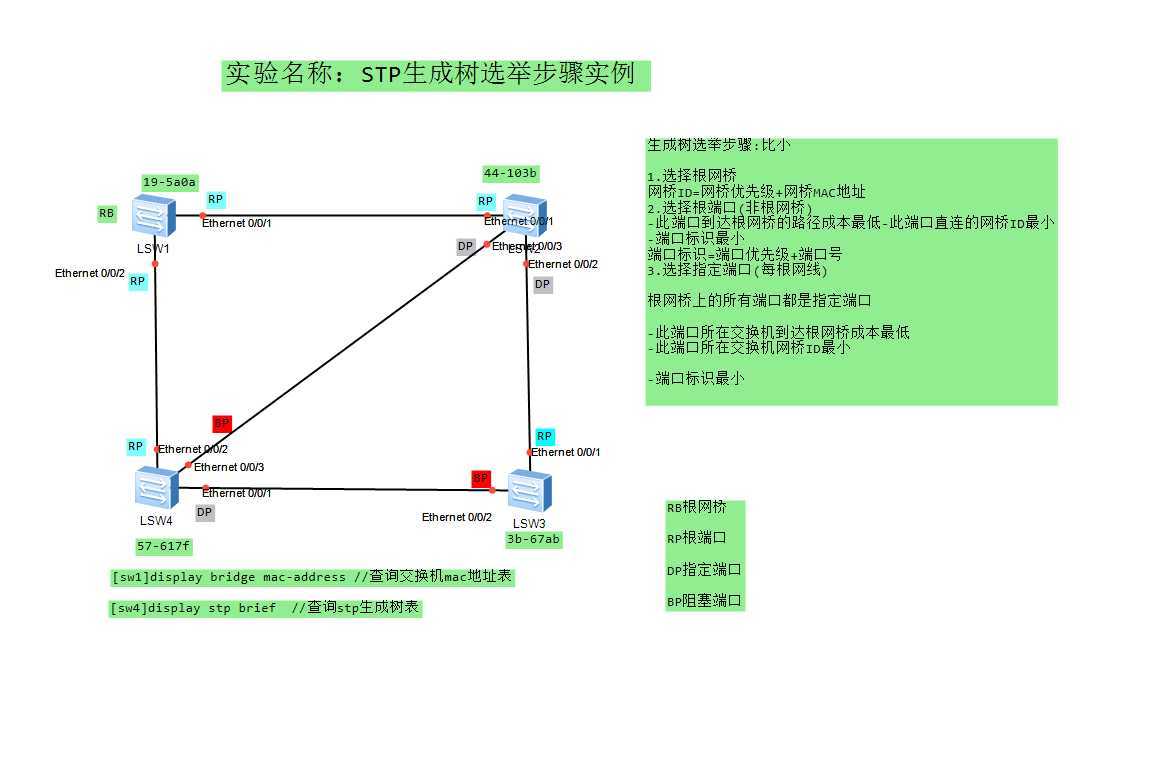

STP生成树选举

生成树选举步骤:
1.选择根网桥
网桥ID最小
网桥ID=网桥优先级+网桥MAC地址
网桥优先级: 0-65535
默认值: 32768
步长: 4096
2.选择根端口(非根网桥)
-此端口到达根网桥的路径成本最低
-此端口直连的网桥ID最小
-端口标识最小
端口标识=端口优先级+端口编号
端口优先级: 0-240
默认值: 128
步长: 16
3.选择指定端口(每根网线)
根网桥.上的所有端口都是指定端口
-此端口所在交换机到达根网桥路径成本最低
-此端口所在交换机的网桥ID最小
-端口标识最小
根端口、指定端口:比路径成本，网桥ID

生成树选举步骤:比小

1.选择根网桥
网桥ID=网桥优先级+网桥MAC地址
2.选择根端口(非根网桥)
-此端口到达根网桥的路径成本最低-此端口直连的网桥ID最小
-端口标识最小
端口标识=端口优先级+端口号
3.选择指定端口(每根网线)

根网桥上的所有端口都是指定端口

-此端口所在交换机到达根网桥成本最低
-此端口所在交换机网桥ID最小

-端口标识最小

RB根网桥

RP根端口

DP指定端口

BP阻塞端口

[sw1]display bridge mac-address //查询交换机mac地址表

[sw4]display stp brief //查询stp生成树表

STP生成树选举
