网络图指标的计算方法（软件项目管理）

1.时间参数

工作最早开始时间 ESi-j

工作最早完成时间 EFi-j

工作最迟开始时间 LSi-j

工作最迟完成时间 LFi-j

工作的总时差 TFi-j

工作的自由时差 FFi-j

工作的持续时间 Di-j

网络计划的计算工期 Tc

网络计划的计划工期 Tp

网络计划的规定工期 Tr

2.时间参数计算的步骤

工作持续时间-最早开始时间-最早完成时间-最迟完成时间-总时差-自由时差

3.时间参数计算公式

• 工作最早开始时间：

  • 以起点最早 ESi-j = 0
  • 当工作只有一个紧前工作时
    • ESi-j = ESh-i + Dh-i
  • 举例：ES1-2 = 0; ES2-7 = 7

• 工作最迟完成时间（所有紧后工作的最迟开始时间的最小值）

  • LF1-2 = 9, LF2-7 = 15
  • LF3-4 = min{ 12, 10 } = 10

• 工作最迟开始时间（

  • LS1-2 = 0 + (9 - 7) = 2 // 最迟减去开始
  • LS2-7 = 7 + (15-3)= 9

• 工作最早完成时间

  • 最早开始时间加持续时间

• 计划工期：Tp为项目经理规定的，Tc为实际实际工期，一般取Tp = Tc

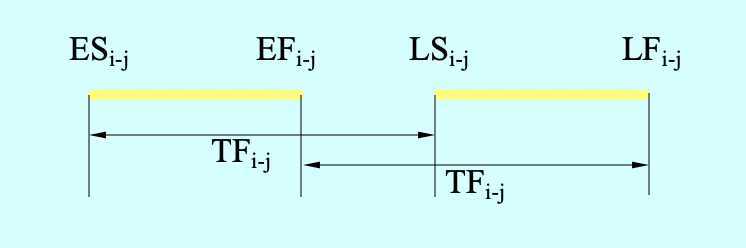

• 工作总时差

  • TFi-j = LSi-j - ESi-j = LFi-j - EFi-j

• 自由时差
  • FFi-j = ESj-k - EFi-j
