计算机原理 6.8 硬布线控制器设计

时间:2020-06-23 19:08:54      阅读:267      评论:0      收藏:0      [点我收藏+]

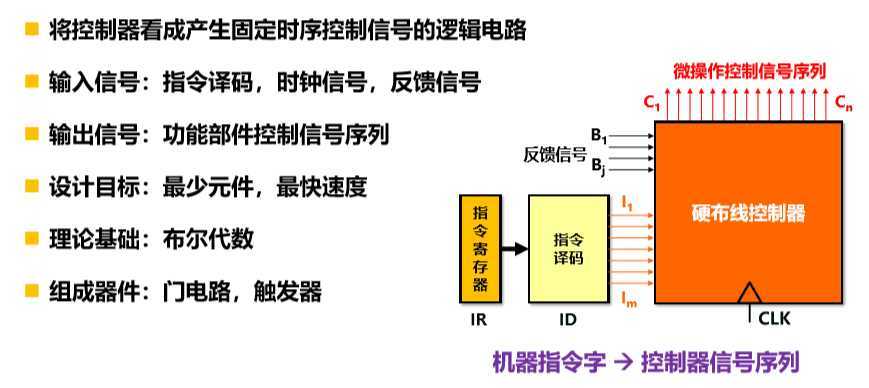

1、基本原理

控制器的核心功能是完成指令的自动执行,而指令的自动执行有赖于各功能部件之间的数据通路的建立,而数据通路的建立,有赖于控制器生成控制信号的序列,所以,从宏观上看,控制器可以看作为一个能够产生固定的时序控制信号的逻辑电路。

这个逻辑电路的输入是指令译码信号,每一条指令都会产生一个译码输出,另一个输入是时钟信号,还有就是指令执行时的一些反馈信号,

输出就是各功能部件所需要的微操作控制信号序列,

技术分享图片

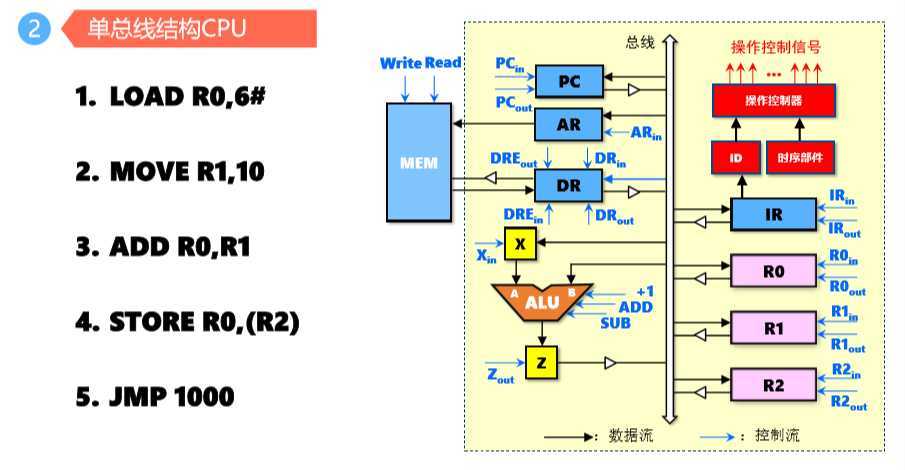

 2、单总线结构CPU

技术分享图片

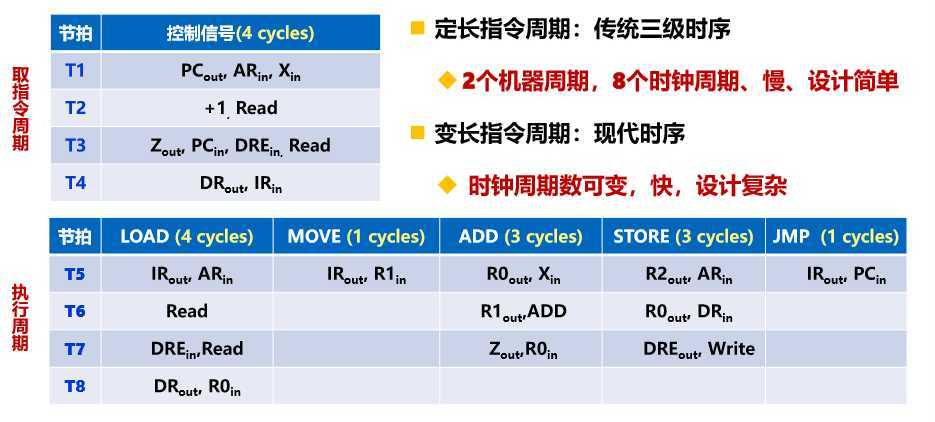

 3、单总线结构CPU指令周期

技术分享图片



 在设计硬布线控制器的时候有两种思路,第一种是所有的指令执行可能是定长的指令周期,在这种方法里,我们应该取所有指令里面最慢的那条指令进行同步,在这里因为load指令所需要的时间最长,所以我们用load指令的8个时钟周期进行同步,它需要两个机器周期分别完成取指令和执行指令(这里假设一个机器周期为4个时钟周期)

第二种方法就是用边长指令周期的方法,更加灵活。

首先来看定长指令周期的设计过程:

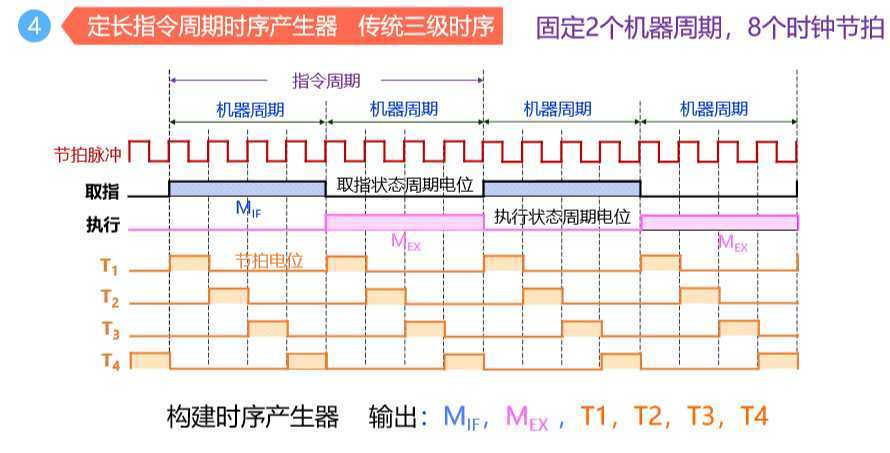

要设计定长指令周期,我们需要首先构建它的时序产生器,也就是生成传统的三级时序的这样一个时序产生器,由三级时序产生器里面非常重要的一个基础的时钟,就是节拍脉冲,由节拍脉冲生成具体的状态周期电位,状态周期电位包括取指令周期单位和执行指令周期单位,这个电位信号标识对应当前指令处于哪一个周期,我们还要有节拍电位,

三级时序指的就是,节拍脉冲、状态周期电位、节拍电位。

技术分享图片

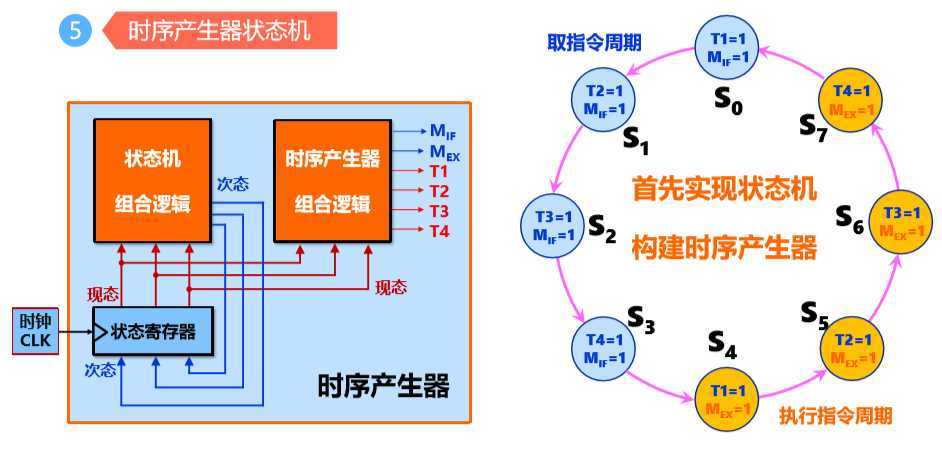

 5、时序产生器状态机

技术分享图片



 6、硬布线控制器基本架构技术分享图片

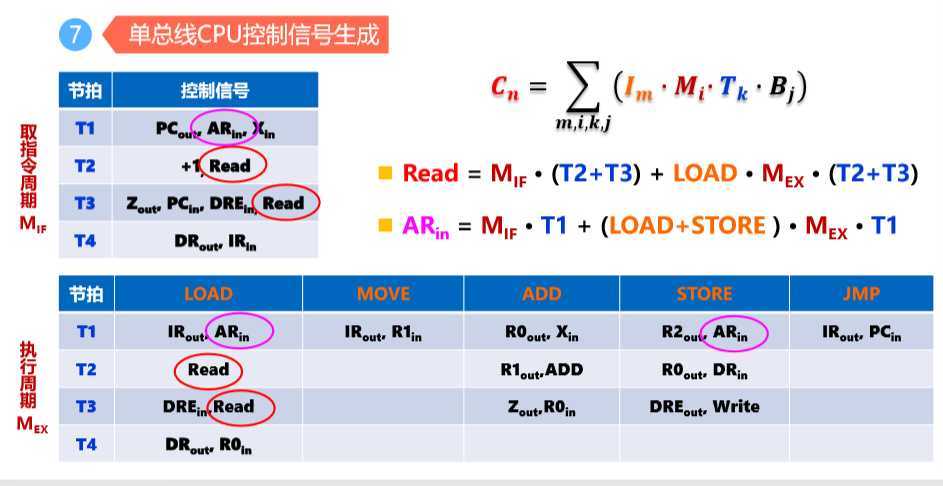

 7、单总线cpu控制信号生成

技术分享图片





8、固定指令周期硬布线控制器设计过程

1、设计三级时序产生器:所有指令固定机器周期数,节拍数

2、列出所有机器指令的指令周期流程图,明确每个节拍的控制信号,

3、找出产生同一微操作控制信号的条件

4、写处各微操作控制信号的布尔表达式

技术分享图片



 5、化简各表达式

6、利用组合逻辑电路实现。
