初识InnoDB体系架构和逻辑存储结构

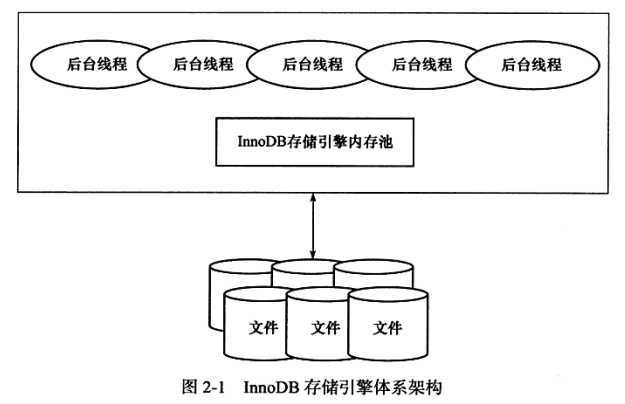

InnoDB体系简要架构如图所示，由后台线程和内存池组成。InnoDB存储引擎是多线程的模型，后台线程包括：

• Master Thread：主要负责将缓冲池中的数据异步刷新到磁盘，保证数据的一致性。

• IO Thread：负责写IO请求的回调处理。

• Purge Thread：回收已经使用并分配的undo页。

• Page Cleaner Thread：将之前版本中脏页的刷新打偶放到单独的线程中来完成。

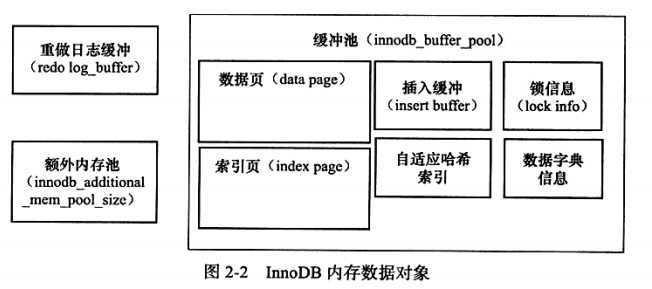

　　InnoDB存储引擎是基于磁盘存储的，将其中的记录按照页的方式进行管理。数据库系统通常使用缓冲池技术提高数据库的整体性能。缓冲池是一块内存区域， 在数据库中进行读取页的操作，首先将从磁盘读到的页存放到缓冲池中；对于数据库中页的修改操作，首先修改在缓冲池的页，然后通过Checkpoint的机制刷新回磁盘。缓冲池内存储的内容如图所示，数据页和索引页占据了很大空间。

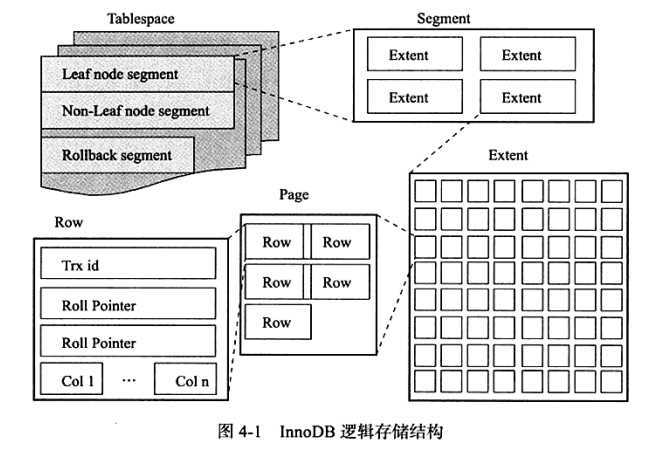

InnoDB逻辑存储结构

存储引擎中所有数据都被存储在表空间中，表又由Segment(段)、Extent(区)、Page(页)组成。

• 表空间：在默认情况下，InnoDB存储引擎有一个共享表空间 ibdata1，所有的数据都放在这个表空间内。

• 段：常见的段有数据段、索引段、回滚段等。数据段是B+树的叶子结点，索引段为B+树的非索引结点。

• 区：区由连续页组成，大小固定为1MB，一个区中有64个连续的页。

• 页：页是InnoDB磁盘管理的最小单位也叫做块，默认大小为16kB。常见的页有数据页、undo页、系统页等。类型为B-tree Node的页存放的即是表中行的实际数据。

• 行：InnoDB存储引擎中数据是按行进行存放的，每个页中最多存放7992行记录。
