苹果iphone8使用博通BCM59355（5W充电）接收芯片，全桥整流成19V,在送入SN2501A1降压电源管理芯片
ask通讯进行异物检测，通过分别检测无线发射端输出功率，和接收线圈的功率检测，效率已知。
通过全桥整流得到19V的直流电，通过c3410c3417进行滤波，0.02欧姆的R3410 作为电流检测，芯片分别连接两个肖特基二极管连接到线圈作为保护。

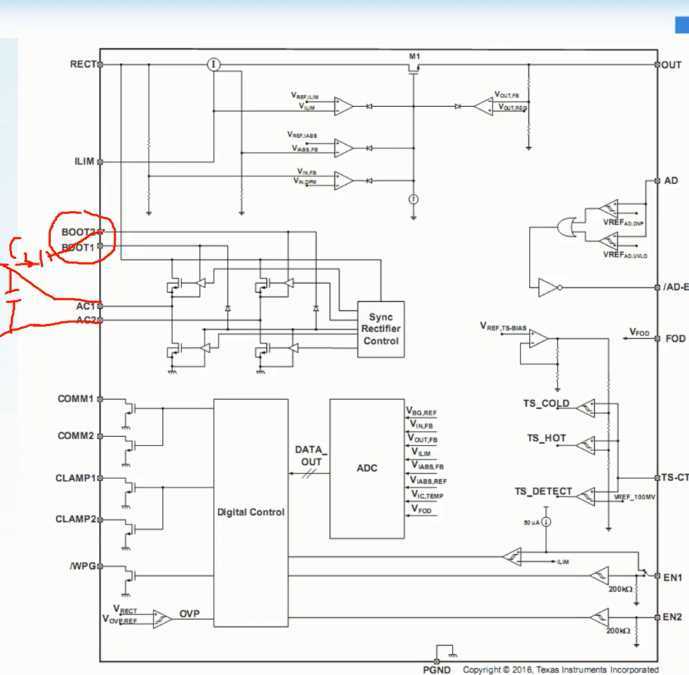

c3404和c3405为全桥整流的内部高侧mosfet的自举电容，C3406和C3407为ask编码。
降压管理芯片从19V降到5V或3.3V等
iphone无线充电芯片改为STPMB0（7.5W）发射底座使用NXP的MWCT1013，

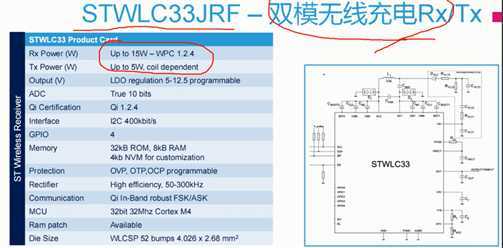

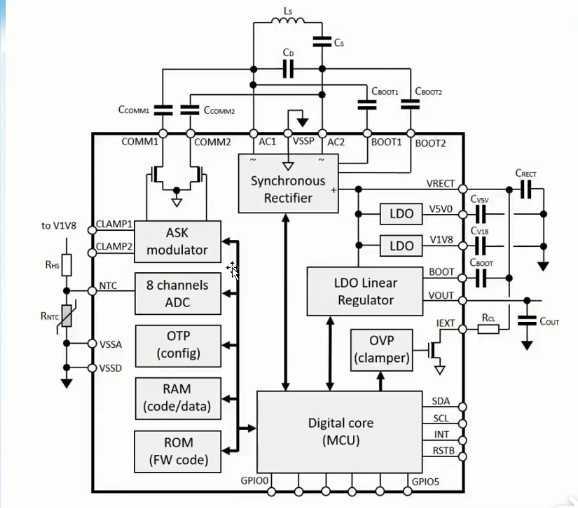

STWLC33JRF-双模无线充电Rx/Tx
