1. DR/BDR以及邻接关系

• DR/BDR是在2way状态下来选举的

在多点接入网络（NBMA，广播）需要DR/BDR，OSPF邻居间更新的是LSA这种材料

只有建立了邻接关系才会同步LSA（只有邻居是不够）

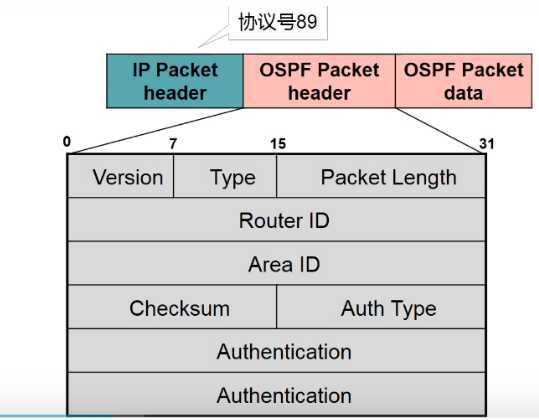

1.1 报文类型

OSPF    5种报文    协议号89
IS-IS   9种
BGP     5
RIP     2
EIGRP   5

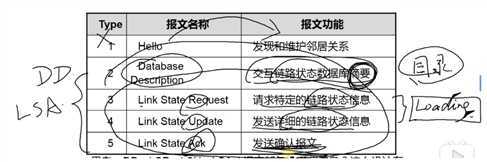

type       五种

Auth Type   认证类型：0  不认证
					1   明文
					2   MD5
Authentication   认证的数据

2. 邻接：开始交互LSA。

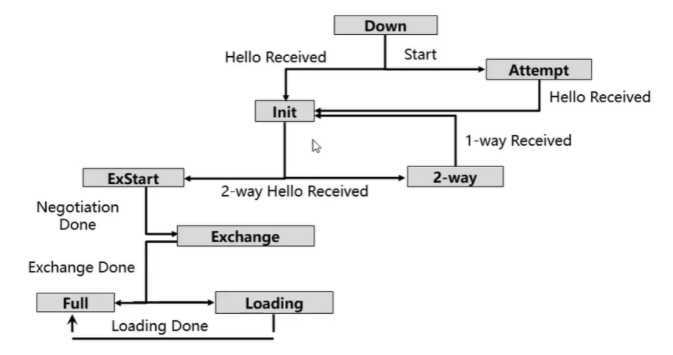

2.1 很关键的邻居状态机：

DOWN--（attempt）-->INIT-->2way/exstart--->exchange---loading--->FULL

2.2 状态含义

Down：这是邻居的初始状态，表示没有从邻居收到任何信息。

Attempt：此状态只在NBMA网络上存在，表示没有收到邻居的任何信息，但是已经周期性的向邻居发送报文，发送间隔为HelloInterval。如果	  RouterDeadInterval间隔内未收到邻居的Hello报文，则转为Down状态。

Init：在此状态下，路由器已经从邻居收到了Hello报文，但是自己的Router ID不在所收到的Hello报文的邻居列表中，表示尚未与邻居建立双向通信关系。

2-Way：在此状态下，路由器发现自己的Router ID存在于收到的Hello报文的邻居列表中，已确认可以双向通信。

1-WayReceived：此事件表示路由器发现自己没有在邻居发送Hello报文的邻居列表中，通常是由于对端邻居重启造成的。

2.3 建立过程：

//邻居建立过程
1. RTA和RTB的Router ID分别为1.1.1.1和2.2.2.2。当RTA启动OSPF后，RTA会发送第一个Hello报文。此报文中邻居列表为空，此时状态为Down，RTB收到RTA的这个Hello报文，状态置为Init。

2. RTB发送Hello报文，此报文中邻居列表为空，RTA收到RTB的Hello报文，状态置为Init。

3. RTB向RTA发送邻居列表为1.1.1.1的Hello报文，RTA在收到的Hello报文邻居列表中发现自己的Router ID，状态置为2-way。

4. RTA向RTB发送邻居列表为2.2.2.2的Hello报文，RTB在收到的Hello报文邻居列表中发现自己的Router ID，状态置为2-way。

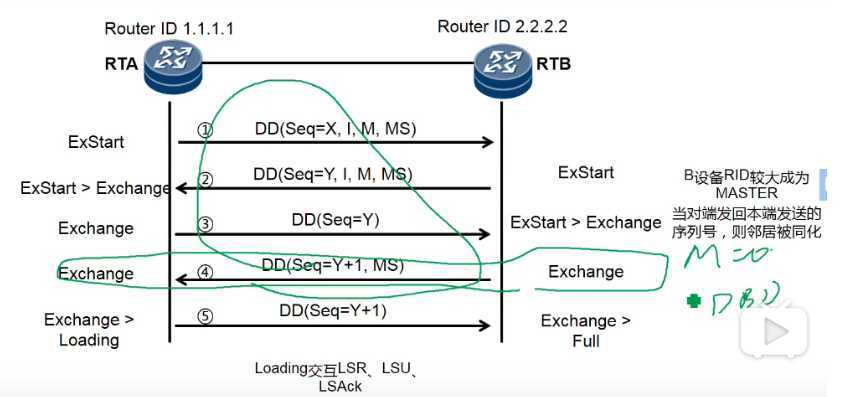

// 邻接建立过程
5. 邻居状态机变为ExStart以后，RTA向RTB发送第一个DD报文，在这个报文中，DD序列号被设置为552A（假设），Initial比特为1表示这是第一个DD报文，More比特为1表示后续还有DD报文要发送，Master比特为1表示RTA宣告自己为主路由器。

6. 邻居状态机变为ExStart以后，RTB向RTA发送第一个DD报文，在这个报文中，DD序列号被设置为5528（假设）。由于RTB的Router ID比RTA的大，所以RTB应当为主路由器，Router ID的比较结束后，RTA会产生一个Negotiation Done的事件，所以RTA将状态机从ExStart改变为Exchange。

7. 邻居状态机变为Exchange以后，RTA发送一个新的DD报文，在这个新的报文中包含LSDB的摘要信息，序列号设置为RTB在步骤2里使用的序列号，More比特为	0表示不需要另外的DD报文描述LSDB，Master比特为0表示RTA宣告自己为从路由器。收到这样一个报文以后，RTB会产生一个Negotiation Done的事件，因此RTB将邻居状态改变为Exchange。

8. 邻居状态变为Exchange以后，RTB发送一个新的DD报文，该报文中包含LSDB的描述信息，DD序列号设为5529（上次使用的序列号加1）。

9. 即使RTA不需要新的DD报文描述自己的LSDB，但是做为从路由器，RTA需要对主路由器RTB发送的每一个DD报文进行确认。所以，RTA向RTB发送一个新的DD报	文，序列号为5529，该报文内容为空。
发送完最后一个DD报文之后，RTA产生一个Exchange Done事件，将邻居状态改变为Loading；RTB收到最后一个DD报文之后，改变状态为Full（假设RTB的LSDB是最新最全的，不需要向RTA请求更新）。

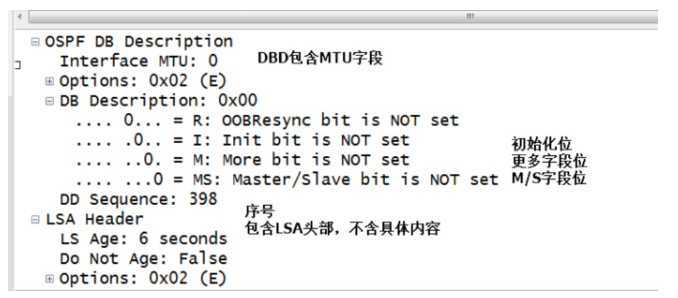

2.4 DBD报文

• exstart--邻居事件驱动->exchange

DBD中的MTU=0，不检查MTU

前2个DBD有序号
    I、M、M/S都置位(都想占据主动-->exchange,没有LS 头部)
    exstart通过RID来选举master。

同化之后，通过回送相同的DBD的序号做隐式确认
	I、M、M/S不置位，序号相同，同时携带LAS头部

点到点同步LSA成本小

多点接入网络同步LSA，成本大---DR/BDR

2.5 DR/BDR作用

DR：

? 负责网络建立和维护邻接关系，并负责LSA的同步

? 与其他路由器形成邻接关系并交换状态信息，其他路由器之间不能直接交换链路状态信息

? 优点：大大减少了MA网络中的邻接关系数量以及交换链路状态信息消耗的资源

BDR：

? 不负责同步LSA

? 为了避免单点故障风险，通过选举备份指定路由BDR，在DR失效时快速接管DR的工作

好处：

• 减少邻接关系
• 降低OSPF协议流量

多点接入网络，其他设备和DR（一家之主）建立邻接，DR负责同步LSA。

dis ospf interface s1/0/0
 // R1作为 BDR 不负责和 R4（其他设备）同步 LSA ，R1没能够成为DR，所以R1、R4没有同步LSA导致缺失路由。
 // BDR作为DR的备份，DR fail，BDR快速成为DR！

dis ospf lsbd router    //查看一类LSA

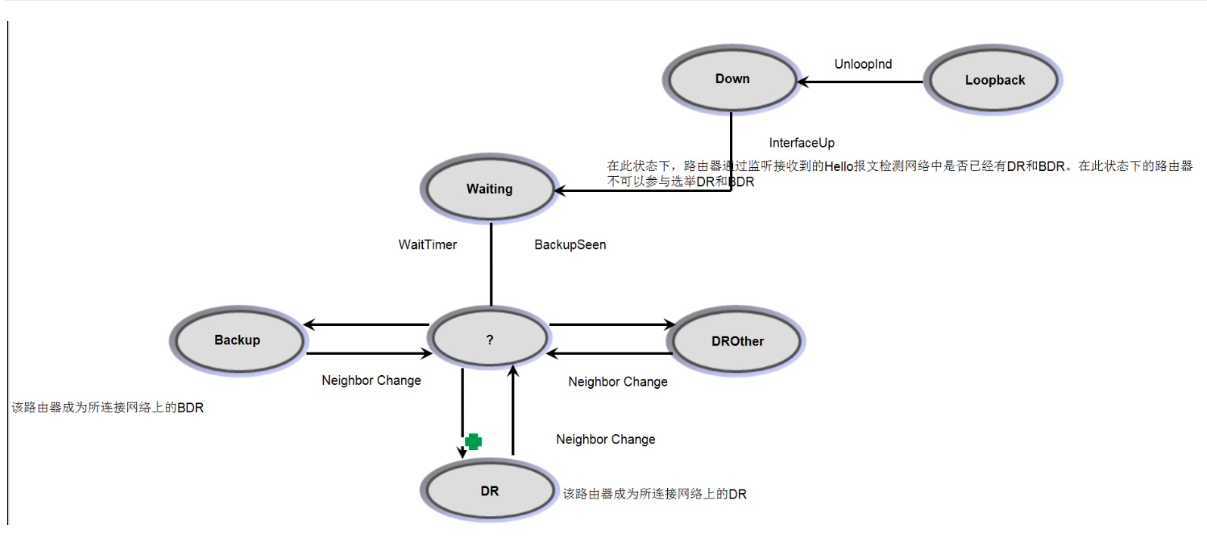

3. 端口状态变化--广播型网段和NBMA网段

3.1 DR与BDR选举

DR/BDR选举是基于接口的，而不是基于路由器的

在2way阶段选举（MA/NBMA），选举时间40S

? a. 接口的DR优先级越大越优先

? b. 接口的DR优先级相等时，RID越大越优先 //不是接口IP

? c. 接口优先级为0时，不参与选举

? d. DR不能被抢占 //IS-IS可以被抢占

? e. DR失效，则BDR成为DR

int g0/0/1
	ospf dr-priority 0   //不参与选举   1-255 1为默认 255最大 0不参与选举

1. 时间公平 //选举期
2. 优先级：1 - 255 // 1是默认，255最大
3. RID

作业：

在1、4、5的NBMA网络，R1成为DR，使得所有区域的路由完整（不要求数据通信）

4. DR/BDR以及邻接关系
