1. OSI参考模型

• a. 物理层（Physical Layer）

  • 工作在物理层的设备有：

    中继器、双绞线(RJ-45接口的网线)、集线器（相当于多端口的中继器）。在集线器连接的网络中，不管有多少个集线器都只有一个广播域和一个冲突域。

• b. 数据链路层（Date Link Layer）

  数据链路层是在不可靠的物理层上进行数据的可靠传输，将用户数据封装成帧（Frame），进行CRC检验（循环冗余效验）以及高速发送方的数据将低速方淹没等。

  • 工作在数据链路层的设备主要有：

    网卡（NIC Network Interface Card）：也叫网络适配器，在生产时将一个唯一的网络节点地址（MAC地址）烧录到它的ROM中。

    网桥（Bridge）：网桥可以将两个局域网（LAN）连接并按照MAC地址转发数据帧。

    交换机（Switch）：可以将交换机简单的看做多端口的网桥，因为它也根据收到的数据帧的源地址进行学习，也根据MAC地址表中的目的地址进行转发。

  • 交换机的工作方式：

    假设这个交换机学习到的MAC地址表如下：

    MAC Address	端口
    AAAAAAAAAAAA	1
    BBBBBBBBBBBB	2
    CCCCCCCCCCCC	3

    • 交换机对已知的单播帧（存在于交换机学习到的MAC地址表中），只发往对应的端口。
    • 交换机对未知的单播帧进行泛洪转发（即发往除接收端口外的所有端口）
    • 交换机对所有广播和组播，进行泛洪转发

  • 交换机的分类：

    • 传统交换机：属于链路层，一个广播域，每个接口是一个冲突域。
    • VLAN交换机：属于链路层，可网管型，可以划分多个VLAN，每个VLAN是一个广播域，每个接口是一个冲突域，并且可以配置IP地址。
    • 三层交换机：比VLAN型交换机多了路由功能，可以理解成交换机+路由器，属于OSI模型网络层。

• c. 网络层（Network）

  路由器与三层交换机都属于网络层设备，它们是应用于不同网段间的设备，路由器的每个端口属于一个单独的广播域，也是一个单独的冲突域。

• d. 传输层（Transport Layer）

  传输层实现了用户进程间端到端的通信，传输层相关协议有TCP、UDP等。

• e. 会话层（Session Layer）

  会话层提供的主要服务是会话控制、同步、重传等。

• f. 表示层（Presentation Layer）

  表示层提供的主要服务为数据的编码、压缩、加密解密等。

• g. 应用层（Application Layer）

  应用层包含了大量的协议应用，常见的有：HTTP-TCP80、FTP-TCP21、SMTP-TCP25、POP3-TCP110、DNS-TCP/UDP53、TELNET-TCP23等。

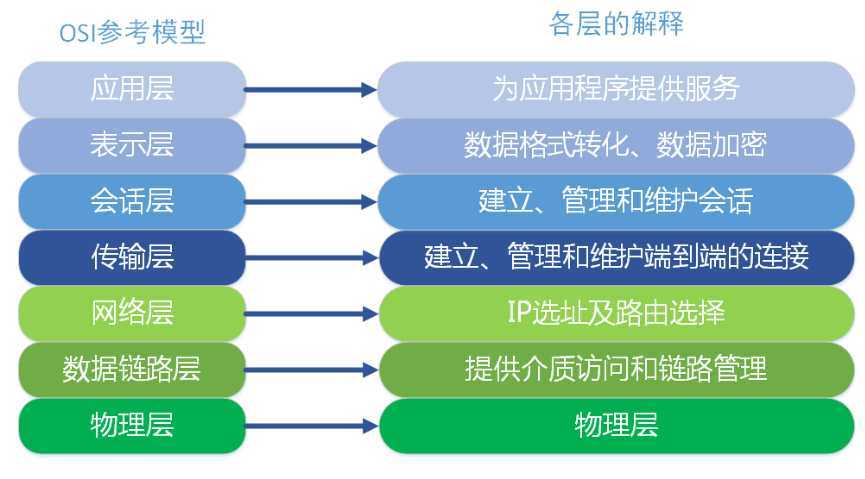

OSI参考模型
