一、基本概述
o 什么是影像：人对视觉感知的物质再现。影像可以由光学设备获取；
o 广义影像分类：
§ 摄影影像、航空、航天和其他地面摄影等；
§ 扫描影像、光学影像、热影像或微波影像等；
§ 数字影像、数码设备影像得到的像片等；
o 数码相机的相关设备
§ 监控相机、运动相机、行车记录仪、手机照相机、无人机照相机、PC摄像头
二、影像系统组成
三、手机影像开发
o 1.摄像头模组介绍
§ 概念：自从相机被嵌入手机后，相机就成为手机中的一个非常重要的组件，从开始被称为Cell-phone CameraModule，或者 CMOS Camera Module，或者简称CCM，这种微型的摄像模块或者紧凑型的摄像模块，我们都统一称为手机摄像头模组，或者就称为摄像头模组。 摄像头模组其实就是一个中间件 。

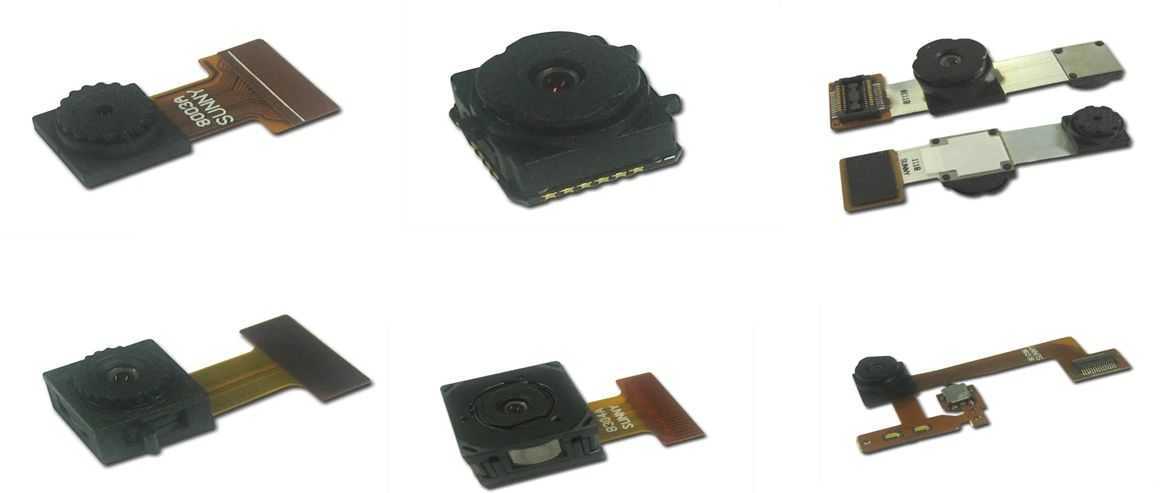

o 2.摄像头模组分类
§ 定焦模组（FF）：在一定的景深范围内清除；
§ 自动对焦模组（FF）：可以拍摄到不同距离的景物并高度清晰；
§ 自动变焦模组（ZOOM）：可以改变镜头的焦距和视场角，从而实现影响的放大及缩小，同时保证高度清晰；

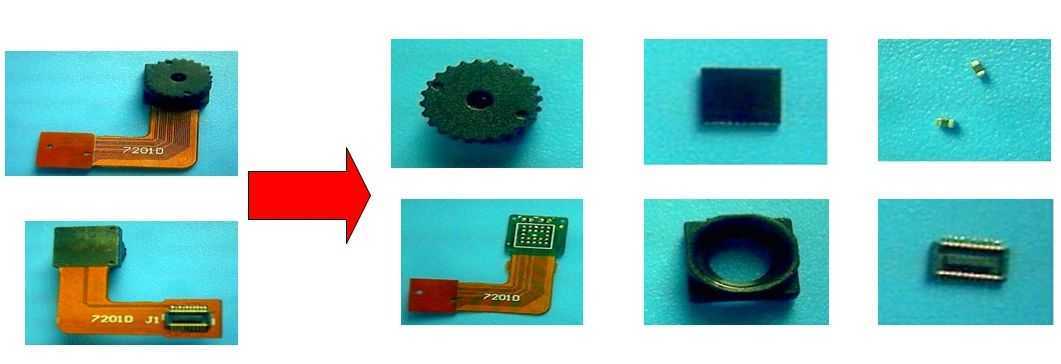

o 3.摄像头模组构成
§ 手机摄像头模组依次为：镜头（lens）、传感器（Sensor）、电容、FPC板、镜座（lens holder）、连接器（connecter）组成。AF（自动对焦）摄像头模组还有VCM（音圈马达）。

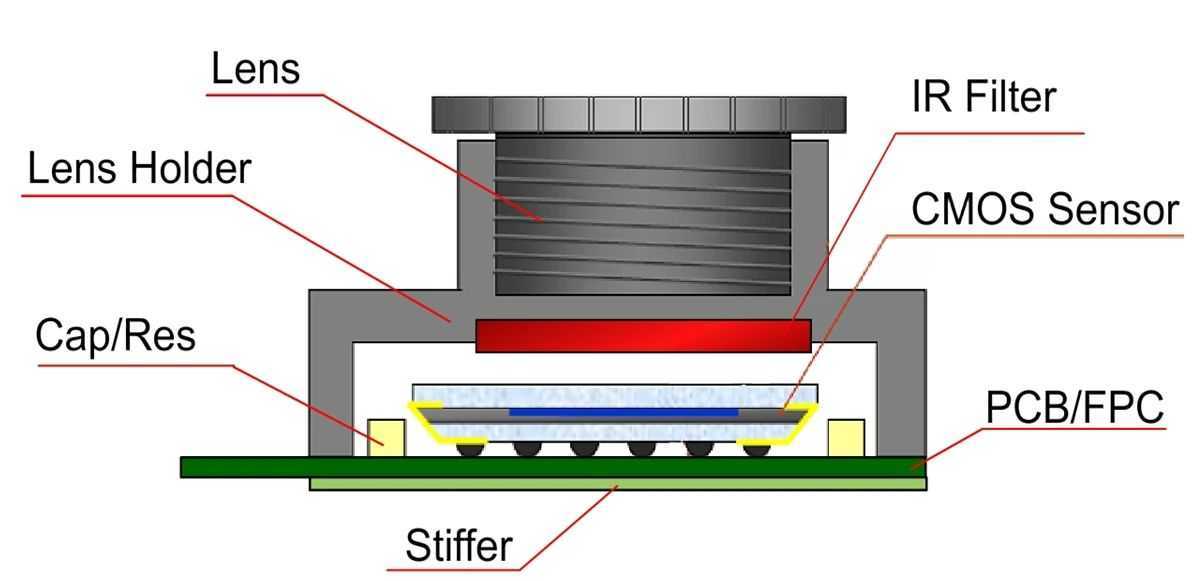

o 4.实物结构示意图
§ Lens：镜头
§ Lens Holder : 镜座
§ IR Filter：红外滤光片
§ CMOS Sensor：CMOS传感器一般用于手机、摄像头中；
§ Cap/Res：电容/电感

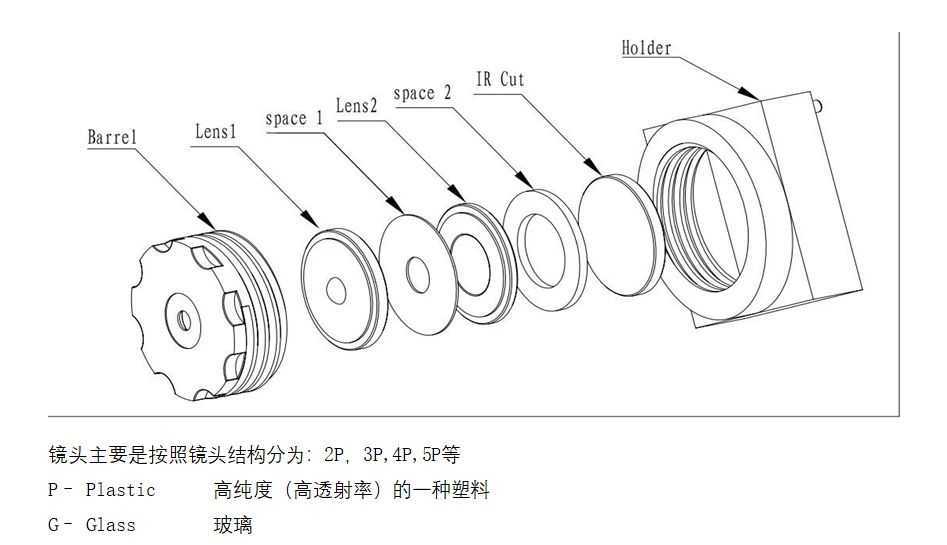

o 5.镜头内部结构
§ 概念：镜头，或者Lens，是指相机的重要组件之一，其实质上是一个光学系统，一般是由透明塑料或/与磨光玻璃以及保护固定的黑料加工成型来改变光线传播途径。 镜头对成像的效果起很重要的作用，因为它的好坏直接影响到拍摄成像的质量，被誉为相机的灵魂。

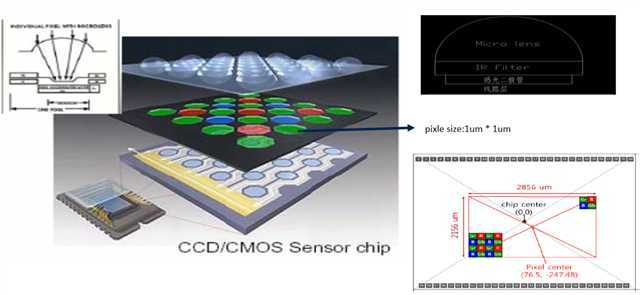

o 6.Sensor分解

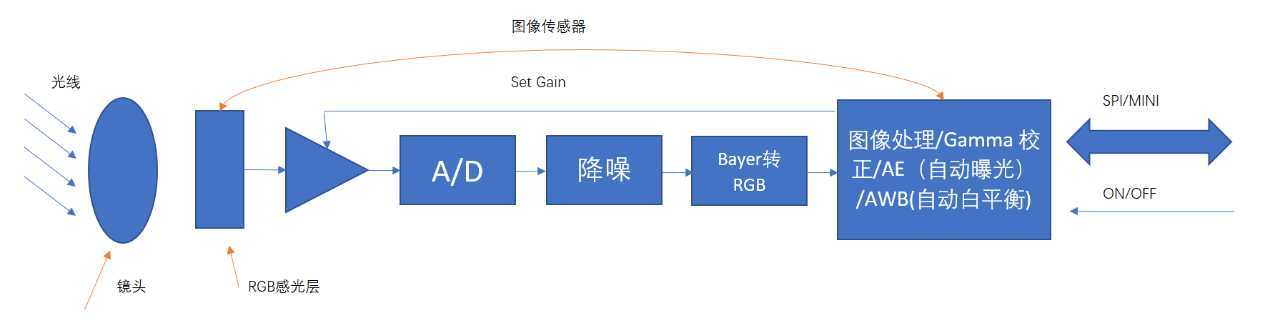

o 7.摄像头模组工作原理
§ “小孔成像”实验解释光线直行的性质，如何记录这个“像”就是“相机”产生的过程。
§ 电子相机：即是光电成像，将光信号（光学系统）转化成电信号（电系统）来获取影像信息的装置。
§ 光线通过镜头进入到图像传感器芯片的RGB感光层，将光线转电信号放大，模拟信号转换成数字信号，并进行噪声处理，到分别转化成RGB通道的信号，这些信号被进行各种数据处理后通过SPI或者MIPI接口输出图像信息。
四、影像实验室设备
o 1.Char（图片）

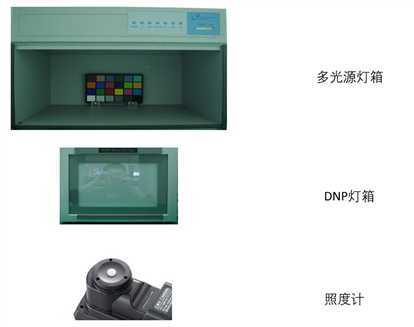

o 2.灯箱、照度计
