HCIE-BGP路由黑洞

实验需求

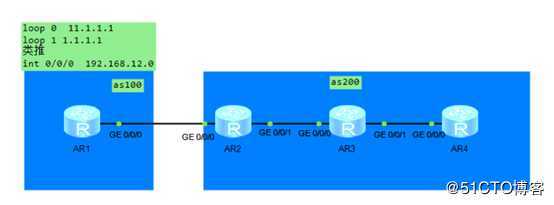

1）ASBR（区域边界路由器）R1 R2建立环回接口方式的EBGP
2）实现BGP路由黑洞(看上去得到了远端的业务路由，但不能通信)

实验说明
黑洞产生：当R1与R2为EBGP邻居 R2与R4为IBGP邻居 则R2收到的BGP路由将会被R4学到 （拓展：假如此刻与R4连接的有R5路由器同样建立IBGP邻居 那么根据IBGP路由的防环机制将不会传递路由信息给给R5）当R4发送数据到R1是 会查找下一跳为R3 然而此时R3没有去往R1的路由 则产生了路由黑洞

预配
IP地址 静态路由 AS200 区域运行ospf 进程号为10
检查R3ospf邻居

BGP的实施
R1
bgp 100
peer 22.2.2.2 as-number 200
peer 22.2.2.2 ebgp-max-hop 2 //EBGP建立邻居时基于TCP即携带IP报头 其中TTl默认值为1
peer 22.2.2.2 connect-interface LoopBack0 //指定建立邻居的源IP端口
#
peer 22.2.2.2 enable
network 1.1.1.1 255.255.255.255 //宣告ip地址
peer 22.2.2.2 next-hop-local //指定下一跳为自己的本地直连地址
R2
bgp 200
peer 11.1.1.1 as-number 100
peer 11.1.1.1 ebgp-max-hop 2
peer 11.1.1.1 connect-interface LoopBack0
peer 44.4.4.4 as-number 200
peer 44.4.4.4 connect-interface LoopBack0
#
peer 44.4.4.4 next-hop-local
R4
bgp 200
peer 22.2.2.2 as-number 200
peer 22.2.2.2 connect-interface LoopBack0
#
network 4.4.4.4 255.255.255.255

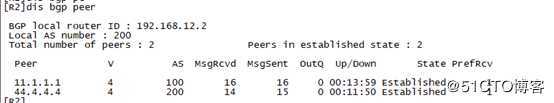

检查bgp邻居关系

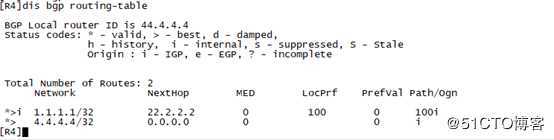

检查R4 BGP路由表

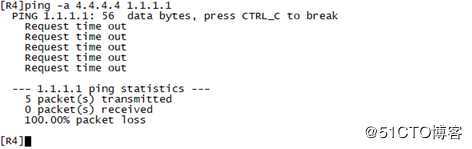

测试路由黑洞

预习：解决方案：
1) 可以在IGP网络中引入BGP
2) 全网运行BGP 在R3上运行BGP与其R2 R4建立IBGP关系
3) R2 R4之间运行EBGP
