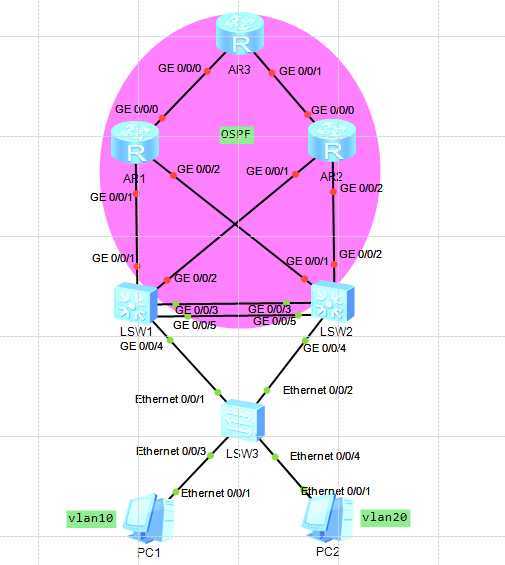

HUAWEI-VID-VRRP-OSPF

VID-VRRP+OSPF

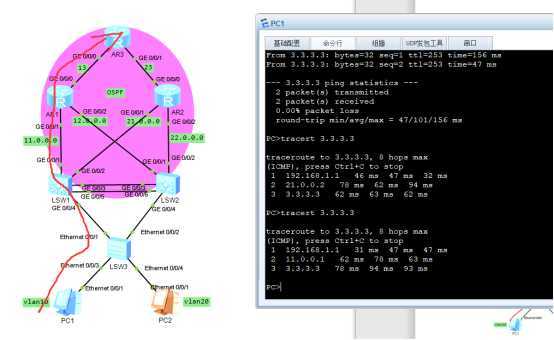

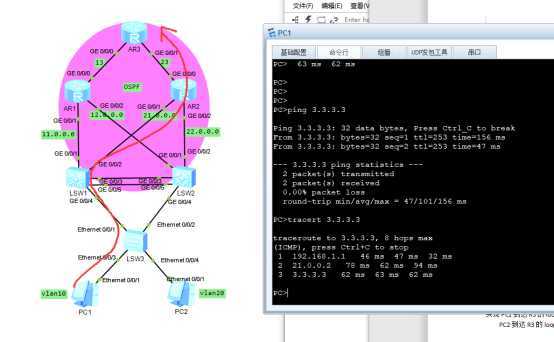

 实现PC1到达R3的loop1接口走向为sw3-sw1-ar1-ar3

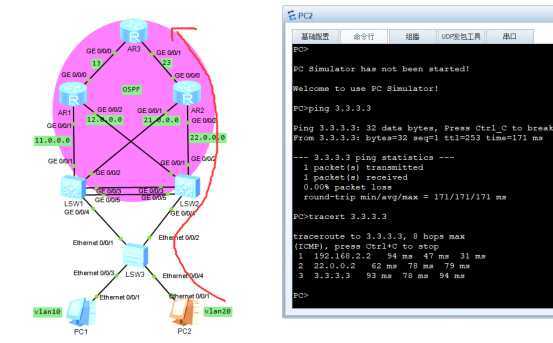

PC2到达R3的loop1接口走向为sw3-sw2-ar2-ar3

MSTP的部份相必不用多说了，

主要说的是VRRP应用在三层交换机上，其实就是应用在SVI上。

[sw1-Vlanif20]vrrp vrid 20 vi 192.168.2.254
[sw1-Vlanif10]vrrp vrid 10 virtual-ip 192.168.1.254
[sw1-Vlanif10]vrrp vrid 10 priority 110

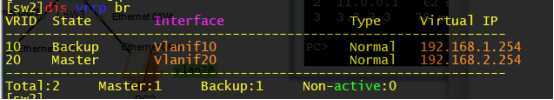

[sw2-Vlanif20]vrrp vrid 20 virtual-ip 192.168.2.254
[sw2-Vlanif20]vrrp vrid 20 priority  110
[sw2-Vlanif10]vrrp vrid 10 virtual-ip 192.168.1.254

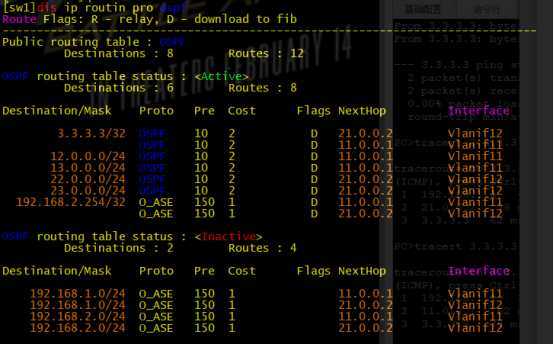

 需要修改OSPF的选路，这个详细的后面路由部份会详细说，去修改cost值，改变选路

今天只是看一下相关结果

至于其它的测试，NQA,对照上一个文档，看下，即可，

最主要的是什么呢？

现在上边使用ospf ,本身就会有自动收敛，而且是多线接入，所以，根本也不用去关联VRRP

只有当VRRP出现问题的时候再去切换就OK了

VRRP是VRRP，OSPF是OSPF，

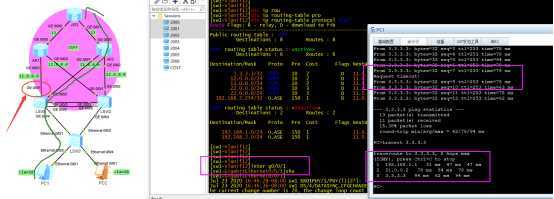

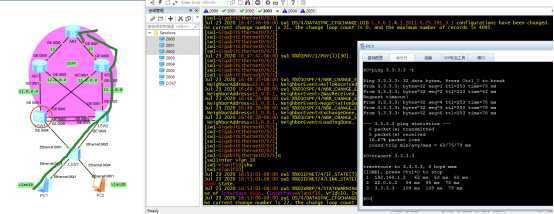

断掉VRRP master设备的上行接口，（是OSPF再动，和VRRP没关系因为是双线）

 断到R1到R3接口

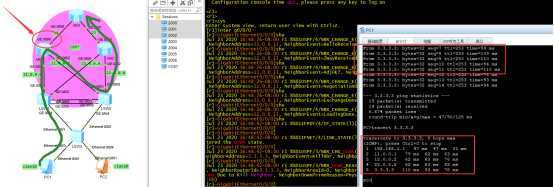

 直接断掉VLAN IF

 VRRP可以切换

OSPF 可以切换，

这个实验也就没啥可做的了。

---------------------------------------------
