汇编基础四 --函数调用与堆栈平衡

函数

将高级语言中定义的函数，被编译位汇编代码执行时，会被编译为一堆指令的集合，用来实现特定的功能，并获得执行后的结果。如果不关注函数中的具体实现，就可以将一个函数看作一个整体，函数调用过程等同于执行了一个操作，只不过这个操作比较复杂而已。

汇编中实现一个函数可以使用JMP 和 CALL 指令完成。

函数是一堆完成特定功能的指令集，这些指令集同样需要按照顺序依次执行，所以只要知道函数执行的第一条指令的地址（函数的首地址），函数将会依次执行这些指令，完成函数。

计算两数之和

我们使用C语言实现简单的加法函数

函数分为带参函数和无参函数，对于无参函数，直接使用CALL指令跳转到函数首地址然后开始执行即可，并且CALL指令会将下一行指令地址入栈保存，用于函数结束返回时跳回到原地址。

// 函数体
首地址         指令
00401019     ADD  EAX, 4
0040101D     RETN               // 将栈中的地址 00401038 取出， 赋值给ESI，下次执行回到00401038地址处执行

...
...

00401034    CALL  00401019       // 将下一行指令地址 00401038存入栈空间，然后执行 00401019地址处的函数

00401038 ...

如果函数带参数，我们使用C语言实现简单的加法函数为例

int  add(int x, int y)
{
  int  z = 0;
  z = x + y;
  return z;
}

void main()
{
  int x = 1;
  int y = 2;
  int z;
  z = add(x, y)
}

该函数执行时可以分为以下的步骤。

1. add函数需要x, y两个参数至，所以在调用函数前，将参数push 到栈中，为了在函数中使用，多个参数多次执行push即可。 push 1， push  2
2. 执行CALL 指令，该指令将下一指令地址存入栈中，并将函数首地址写入EIP寄存器，下一次将会执行函数体中的指令。
3. 函数中的指令开始执行，但是执行我们加法逻辑前，会执行一些操作

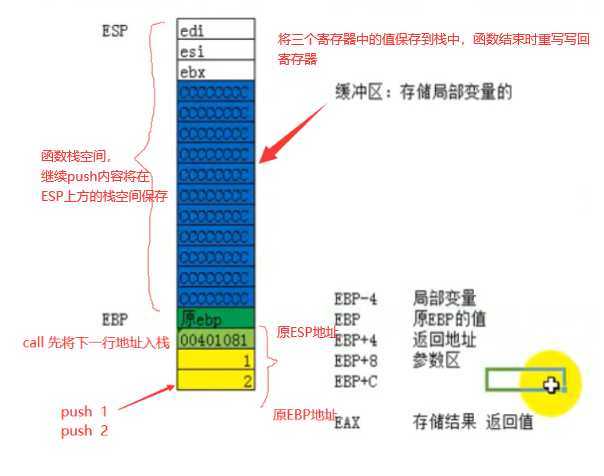

   1. 首先进行堆栈提升，并开启一段缓冲区空间用于储存函数中的临时变量，使用 SUB ESP, 40h指令，将ESP向上偏移40个数据宽度。堆栈提升后，使用EBP位置进行寻址。
   2. 将三个寄存器中的值写入栈中，函数执行的过程中会覆盖寄存器的值，保存在栈中后，函数结束时可以从该处恢复。
   3. 开始执行函数的主逻辑
4. 获取栈中 x,y的值进行加法操作。通过EBP寄存器中保存的位置，函数参数在栈中的位置分别为，EBP+8和EBP+C(16进制)
5. 执行加法操作
   1. MOV EAX, 0                            -- EAX寄存器中的值设置为0
   2. ADD EAX, ptr ds:[ EBP+8 ]     -- EAX寄存器中的值 + 内存地址 EBP +８位置值，结果保存在EAX中
   3. ADD EAX, ptr ds:[ EBP+C]　  -- EAX寄存器中的值 + 内存地址 EBP +C 位置值，结果保存在EAX中
   4. 执行结束后，结果被保存到了EAX寄存器中。
6. 函数执行结束，开始恢复堆栈，清除函数栈中的信息，保证函数执行前的堆栈信息和函数执行后的堆栈相同，也就是满足堆栈平衡。
   1. 恢复三个寄存器edi, esi, ebx中值，pop edi,   pop esi,    pop ebx
   2. 清除缓冲区，这里的清除并不删除其中的数据，将ESP指针恢复即可，这样缓冲区空间会被作为未使用区域，新的数据写入时候，将原来的数据覆盖。由于ESP提升执行了SUB，所以ADD ESP, 40h即可
   3. EBP恢复到原EBP位置，此时栈中保存了原EBP中的位置，所以 POP EBP ，将堆栈中的原EBP地址保存到EBP中，EBP地址恢复。
   4. 下一行指令地址赋值给EPI寄存器。到此为止，函数执行结束，并回到了CALL指令的下一行指令，但是函数参数空间还没有清除，所以需要在函数外部恢复堆栈平衡。
   5. CALL指令的下一行，清除函数参数。同样的，ESP向下移动，ADD EBP, C 即可。

 上面是执行过程，汇编代码为。

// 主程序入口
。。。
push 1
push 2
call  0040107D            -- 调用函数
add esp, 8                   -- 清楚堆栈中的参数值，恢复堆栈

-- 执行结果在eaxz中，需要使用时，获取即可
。。。


// 此处为函数首地址为  0040107D

push ebp          -- 堆栈提升，保存原ebp值，然后将esp赋值给esp
mov ebp, esp

sub  esp, 40h
push ebx
push esi
push edi

mov eax, 0
add  eax, ptr ds:[ebp+8]
add  eax, ptr ds:[ebp+c]

pop edi
pop esi
pop ebx
add esp, 40h
cmp ebp esp     -- 比较esp和ebp是否相同，清除栈信息后应该相，否则说明栈中的内容没有被清除。堆栈不平衡
pop ebp            -- 从栈中取出原ebp值，存入ebp即恢复原ebp值
ret

函数执行过程中的堆栈空间是在函数执行时才分配的，这里发生了一次堆栈提升，所以我们总是说函数执行时有独立的栈空间，也是通过这种方式实现。函数执行前后始终需要保证堆栈平衡。

总结

总结函数的执行过程

• 参数入栈
• 保存当前执行指令的地址，入栈
• 进入函数，
  • ESP 和 EBP 分别进行堆栈提升
  • sub esp　开辟缓冲区空间，缓冲区空间地址为 EBP + 4  -> ESP
  • 三个寄存器值保存到栈中
• 执行函数中内容，EBP为基址，获取通过+8 +C获取函数参数，+4位置为函数返回时跳转的地址
• 函数执行结束：
  • 恢复三个寄存器
  • add esp恢复 缓冲区，
  • ESP和EBP位置恢复
  • ret
• 函数外部add ebp  恢复参数空间。
• 在eax中获取函数返回值即可。
