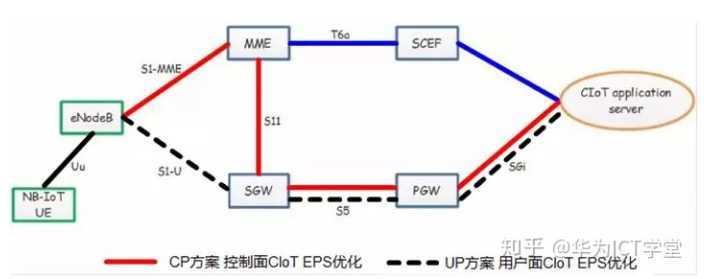

下图展示了NBIOT有CP模式和UP模式，简单来说CP模式就是数据量很小，频率很低，只通过控制面信令通道便可以进行传输，在此模式下不需要建立默认承载，也就是DRB，S1-U承载也不需要建立，因为数据直接通过S1-MME到MME，然后有两条路，一是经过SCEF上传至网络，二是先传输至SGW,然后至PGW最后传输至网络。而UP模式则和传统用户面的数据传输模式相同，不过增加 了RRC-Suspended 状态，前一次传输数据的用户面连接被挂起，下次传输可恢复挂起的用户面连接，无需新建用户面连接。（用户面的 优化，主要目的是简化从 RRC 空闲态到连接态变化的过程），
