反相加法器与同相加法器对比分析

　　最近对比复习了模电里面同相加法器与反相加法器电路。分析了他们之间的差别，并将分析过程记录在下，欢迎大家交流讨论。

1、反相加法器

　　R为平衡电阻，R=R1//R2//Rf。

　　根据运算放大器的虚短虚断特性，反相输入端的电压为0V

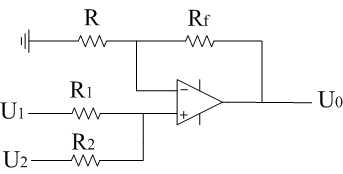

2、同相加法器

　　根据运算放大器的虚短虚断特性，同相输入端的电压为：

 　　则输出电压Uo为：

　　当R=R1=R2时，Uo可以化简为：

  优缺点对比：

　　　　同相加法器的输入阻抗大，输出阻抗小

　　　　反相比较器的输入阻抗小，输出阻抗大

因此，反相加法器的应用电路比同相加法器运用较广，同相加法器的缺点是输出电压反相，需要负电源。
