TR-069协议

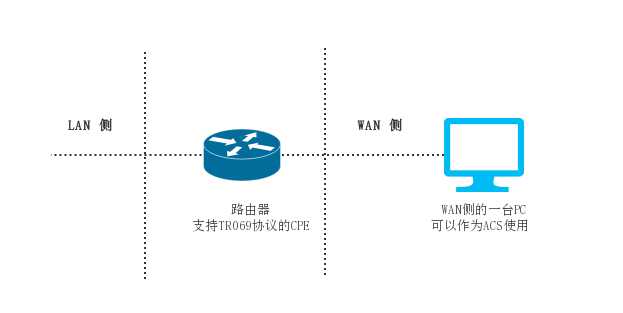

拓扑图

必须理解的几个术语: CPE, ACS, TR-069, CWMP。 CPE是只路由器，ACS指tr069的server，TR-069是一种协议，CWMP是TR-069的别称，全称为CPE WAN Management Protocol.

该协议的目的:  不需要LAN侧用户帮助,就可以在WAN侧远程管理CPE群

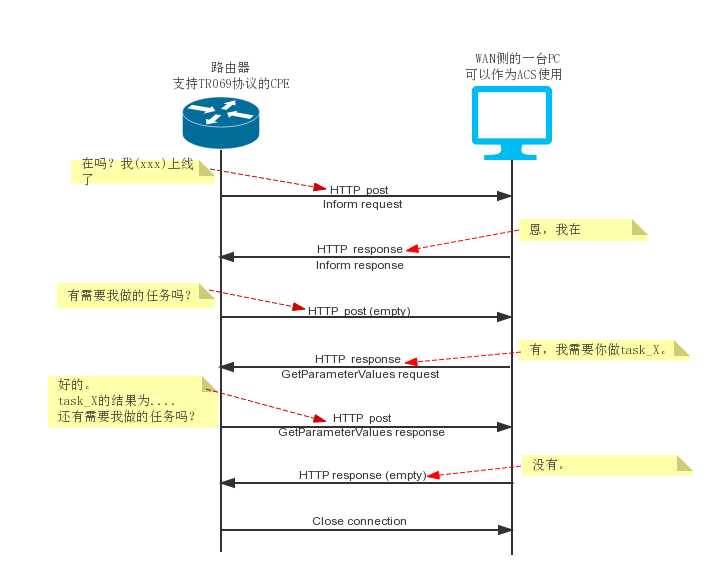

会话例子

认证 (RFC2617中有HTTP Digest的详细定义)

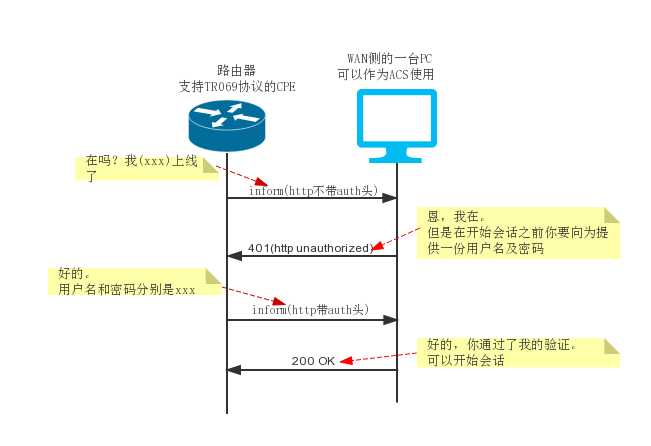

CPE端发起的Digest认证

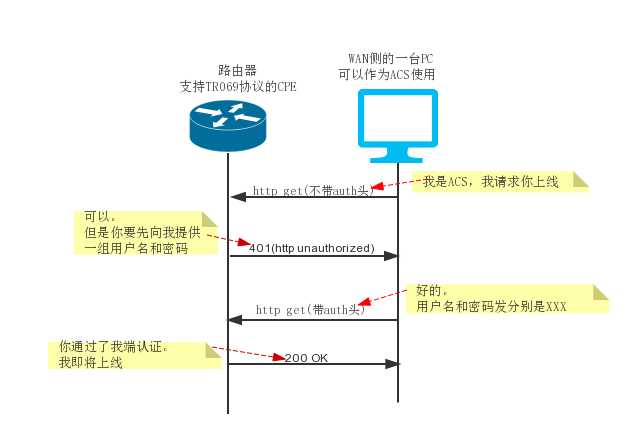

ACS端发起的Digest认证

所有会话都从CPE的一个inform(HTTP post)消息开始

如下情况，CPE需要上报一个Inform报文:

1. The first time the CPE establishes a connection to the access network on initial installation
2. 重启
3. 每隔一个时间周期
4. 被ScheduleInform指示
5. 收到ACS的连接请求并通过认证
6. ACS的URL发生改变
7. 一个值改变后必须要向ACS上报的结点值发生改变时
8. 一个被ACS通过SetParameterAttribution方法设置为"active notification"的结点值发生改变了
9. download或者upload完成后
10. 异常情况发生，需要重新尝试建立会话

RPC

CPE端必须要支持的RPC (由ACS调用，CPE去执行)

1. GetRPCMethods
2. SetParameterValues
3. GetParameterValues
4. GetParameterNames
5. SetParameterAttributes
6. GetParameterAttributes
7. AddObject
8. DeletObject
9. Reboot
10. Download (可从ACS端升级固件或者配置文件)

ACS端至少要支持的RPC  (由CPE调用，ACS去执行)

1. Inform
2. TransferComplete

总结来说， TR-069或者CWMP制定了一套协议规则。

其中的RPC相当于C代码里面的函数接口，只是调用和执行方分别在CPE和ACS端。

其他的如TR-098， TR-181等相当于是ACS和CPE交流用的语言

更多详细介绍请参考：

http://www.broadband-forum.org/technical/download/TR-069.pdf
