IfcBeamStandardCase是一个标准case元素，用于交换梁形状的参数化定义。
该示例包括局部放置、实体形状表示、材质轮廓集指定、梁引用和梁类型定义。重点是使用基点将梁截面轮廓与轴对齐、使用参数化轮廓定义以及将材料信息指定给截面轮廓。

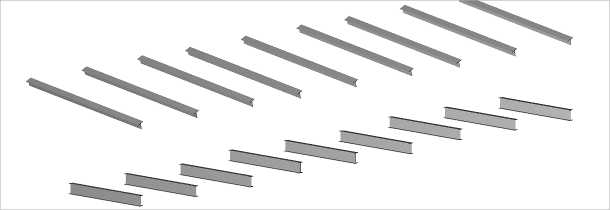

上图中的示例声明了两种参数化梁类型，一种具有I形截面轮廓，另一种具有T形截面轮廓。每种类型有九次出现，使用不同的基点来对齐轮廓。

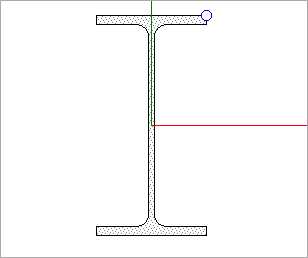

上图中的梁“A-9”是“IPE220”型的一个实例，具有I形剖面，沿使用右上角基点的轴放置。
梁“A-9”的基点设置在右上角，表示应生成“主体”表示，轮廓的右上角应与“轴表示”的曲线对齐。
上图中的“IPE220”梁类型由IFC梁类型表示。作为参数化定义，此梁类型没有任何几何表示，而是具有材质纵断面集关联，表示可以应用于引用处定义的路径的横截面。

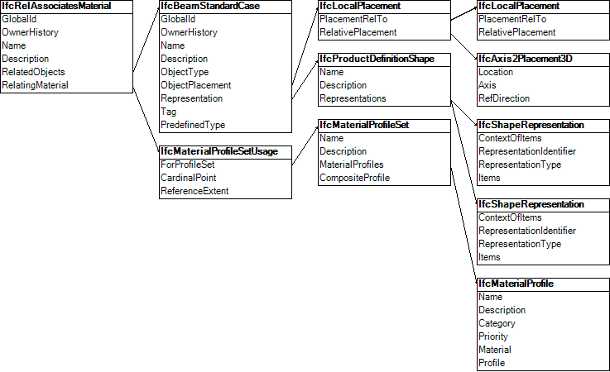

上图中的每个梁引用都由IfcBeamStandardCase表示。IfcMaterialProfileSetUsage实体根据基点指示物料配置文件集的对齐方式。IfcMaterialProfileSet表示单个材质配置文件。IFC材料配置文件表示钢的I形横截面。IfcIShapeProfileDef表示I形轮廓的形状参数。IfcMaterial表示钢材质，可以进一步详细说明结构特性、表面样式和填充区域样式。
IfcExtrudedAreaSolid—Beam standard case
