运行时数据区_3-方法区

概念

方法区（Method Area）与Java堆一样，是各个线程共享的内存区域，它用于存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据。
* 方法区（Method Area）与Java堆一样，是各个线程共享的内存区域
* 方法区在JVM启动时就会被创建，并且它的实际的物理内存空间中和Java堆区一样都可以是不连续的
* 方法区的大小，跟堆空间一样，可以选择固定大小或者可拓展
* 方法区的大小决定了系统可以保存多少个类，如果系统定义了太多的类，导致方法区溢出，虚拟机同样会抛出内存溢出错误： java.lang.OutOfMemoryError:PermGen space 或者 java.lang,OutOfMemoryError:Metaspace，比如：加载大量的第三方jar包；Tomcat部署的工程过多；大量动态生成反射类；
* 关闭JVM就会释放这个区域的内存。

栈、堆、方法区的交互关系

栈中储存本地变量表（储存局部变量），变量表中的引用指向java堆中的实例对象，实例对象指向（句柄）或包含（直接）到对象类型数据的指针，指向方法区中储存的类及其方法实现。

与永久代的概念区分

1. 尤其是在JDK 8以前，许多Java程序员都习惯在HotSpot虚拟机上开发、部署程序，很多人都更愿意把方法区称呼为“永久代”，或将两者混为一谈。本质上这两者并不是等价的，因为仅仅是当时的HotSpot虚拟机设计团队选择把收集器的分代设计扩展至方法区，或者说使用永久代来实现方法区而已，这样使得HotSpot的垃圾收集器能够像管理Java堆一样管理这部分内存，省去专门为方法区编写内存管理代码的工作。

2. 这种设计导致了Java应用更容易遇到内存溢出的问题（永久代有-XX：MaxPermSize的上限，即使不设置也有默认大小，而J9和JRockit只要没有触碰到进程可用内存的上限，例如32位系统中的4GB限制，就不会出问题），而且有极少数方法（例如String::intern()）会因永久代的原因而导致不同虚拟机下有不同的表现。

3. 在jdk8中，终于完全废弃了永久代的概念，改用与JRockit、J9一样在本地内存中实现的元空间（Metaspace）来代替



设置方法区大小和OOM

方法区的大小不必是固定的，jvm可以根据应用的需要动态调整

jdk7及以前

• 通过一XX：PermSize来设置永久代初始分配空间。默认值是20.75M
• -XX ： MaxPermSize来设定永久代最大可分配空间。32位机器默认是64M，64位机器模式是82M
• 当JVM加载的类信息容量超过了这个值，会报异常OutOfMemoryError ： PermGen space

jdk8及以后

• 元数据区大小可以使用参数一XX：MetaspaceSize和一XX ：MaxMetaspaceSize指定，替代上述原有的两个参数。
• 默认值依赖于平台。windows下，一XX：MetaspaceSize是21M，一 XX：MaxMetaspaceSize的值是一1， 即没有限制。
• 与永久代不同，如果不指定大小，默认情况下，虚拟机会耗尽所有的可用系统内存。 如果元数据区发生溢出，虚拟机一样会拋出异常OutOfMemoryError： Metaspace
• -XX：MetaspaceSize： 设置初始的元空间大小。对于一个64位的服务器端JVM来说， 其默认的一XX ：MetaspaceSize值为21MB.这就是初始的高水位线，一旦触及这个水位线，Full GC将会被触发并卸载没用的类（即这些类对应的类加载器不再存活），然后这个高水位线将会重置。新的高水位线的值取决于GC后释放了多少元空间。如果释放的空间不足，那么在不超过MaxMetaspaceSize时，适当提高该值。如果释放空间过多，则适当降低该值。
• 如果初始化的高水位线设置过低，.上 述高水位线调整情况会发生很多次。通过垃圾回收器的日志可以观察到Full GC多次调用。为了避免频繁地GC，建议将- XX ：MetaspaceSize设置为一个相对较高的值。

 *  jdk7及以前：
 *  查询 jps  -> jinfo -flag PermSize [进程id]
 *  -XX:PermSize=100m -XX:MaxPermSize=100m
 *
 *  jdk8及以后：
 *  查询 jps  -> jinfo -flag MetaspaceSize [进程id]
 *  -XX:MetaspaceSize=100m  -XX:MaxMetaspaceSize=100m

OOM异常

1、要解决OOM异常或heap space的异常，一般的手段是首先通过内存映像分析工具（如Eclipse Memory Analyzer） 对dump出来的堆转储快照进行分析，重点是确认内存中的对象是否是必要的，也就是要先分清楚到底是出现了内存泄漏（Memory Leak）还是内存溢出（Memory 0verflow） 。
2、如果是内存泄漏，可进一步通过工具查看泄漏对象到GC Roots 的引用链。于是就能找到泄漏对象是通过怎样的路径与GCRoots相关联并导致垃圾收集器无法自动回收它们的。掌握了泄漏对象的类型信息，以及GC Roots引用链的信息，就可以比较准确地定位出泄漏代码的位置。
3、如果不存在内存泄漏，换句话说就是内存中的对象确实都还必须存活着，那就应当检查虚拟机的堆参数（一Xmx与一Xms） ，与机器物理内存对比看是否还可以调大，从代码_上检查是否存在某些对象生命周期过长、持有状态时间过长的情况，尝试减少程序运行期的内存消耗。

以下代码在JDK8环境下会报 Exception in thread "main" java.lang.OutOfMemoryError: Compressed class space 错误

/**
 * jdk6/7中：
 * -XX:PermSize=10m -XX:MaxPermSize=10m
 *
 * jdk8中：
 * -XX:MetaspaceSize=10m -XX:MaxMetaspaceSize=10m
 *
 */
public class OOMTest extends ClassLoader {
	public static void main(String[] args) {
		int j = 0;
		try {
			OOMTest test = new OOMTest();
			for (int i = 0; i < 10000; i++) {
				//创建ClassWriter对象，用于生成类的二进制字节码
				ClassWriter classWriter = new ClassWriter(0);
				//指明版本号，修饰符，类名，包名，父类，接口
				classWriter.visit(Opcodes.V1_6, Opcodes.ACC_PUBLIC, "Class" + i, null, "java/lang/Object", null);
				//返回byte[]
				byte[] code = classWriter.toByteArray();
				//类的加载
				test.defineClass("Class" + i, code, 0, code.length);
				//Class对象
				j++;
			}
		}
		finally {
			System.out.println(j);
		}
	}
}

方法区的内部结构

方法区用于存储已被虚拟机加载的==类型信息、常量、静态变量、即时编译器编译后的代码缓存等。

类信息

1. 类型信息
   对每个加载的类型（ 类class、接口interface、枚举enum、注解annotation），JVM必 .须在方法区中存储以下类型信息
   ①这个类型的完整有效名称（全名=包名.类名）
   ②这个类型直接父类的完整有效名（对于interface或是java. lang.Object，都没有父类）
   ③这个类型的修饰符（public， abstract， final的某个子集）
   ④这个类型直接接口的一个有序列表

2. 域信息
   JVM必须在方法区中保存类型的所有域的相关信息以及域的声明顺序。
   域的相关信息包括：域名称、 域类型、域修饰符（public， private， protected， static， final， volatile， transient的某个子集

3. 方法信息
   JVM必须保存所有方法的以下信息，同域信息一样包括声明顺序：

   • 方法名称
   • 方法的返回类型（或void）
   • 方法参数的数量和类型（按顺序）
   • 方法的修饰符（public， private， protected， static， final， synchronized， native ， abstract的一个子集）
   • 方法的字节码（bytecodes）、操作数栈、局部变量表及大小（ abstract和native 方法除外）

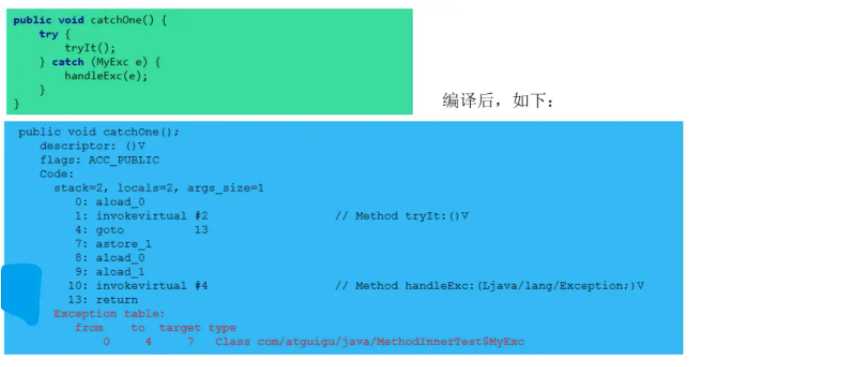

   • 异常表（ abstract和native方法除外）每个异常处理的开始位置、结束位置、代码处理在程序计数器中的偏移地址、被捕获的
     异常类的常量池索引

4. non-final的类变量

• 静态变量和类关联在一起，随着类的加载而加载，他们成为类数据在逻辑上的一部分
• 类变量被类的所有实例所共享，即使没有类实例你也可以访问它。

public class MethodAreaTest {
	public static void main(String[] args) {
		Order order = null;
		order.hello();
		System.out.println(order.count);
	}
}
class Order {
	public static int count = 1;
	public static final int number = 2;
	public static void hello() {
		System.out.println("hello!");
	}
}

5. static final变量
   被声明为final的类变量的处理方法则不同，每个全局常量在编译的时候就被分配了。
   代码解析
   Order.class字节码文件，右键Open in Teminal打开控制台，使用javap -v -p Order.class > tst.txt 将字节码文件反编译并输出为txt文件,可以看到==被声明为static final的常量number在编译的时候就被赋值了，这不同于没有被final修饰的static变量count是在类加载的准备阶段被赋值

 public static int count;
    descriptor: I
    flags: ACC_PUBLIC, ACC_STATIC

  public static final int number;
    descriptor: I
    flags: ACC_PUBLIC, ACC_STATIC, ACC_FINAL
    ConstantValue: int 2

运行时常量池

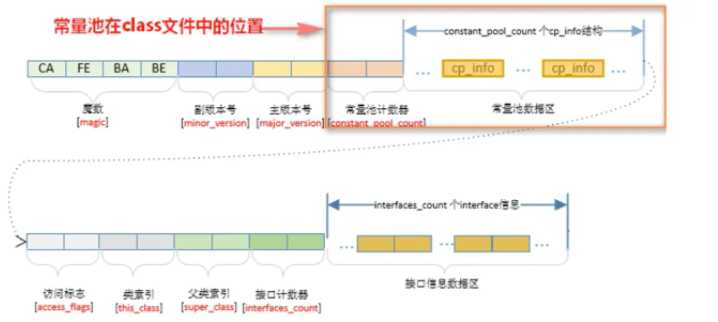

• 一个有效的字节码文件中除了包含类的版本信息、字段、方法以及接口等描述信息外，还包含一项信息那就是常量池表（Constant Poo1 Table），包括各种字面量和对类型域和方法的符号引用。
• 一个 java 源文件中的类、接口，编译后产生一个字节码文件。而 Java 中的字节码需要数据支持，通常这种数据会很大以至于不能直接存到字节码里，换另一种方式，可以存到常量池这个字节码包含了指向常量池的引用。在动态链接的时候会用到运行时常量池.
• 比如如下代码，虽然只有 194 字节，但是里面却使用了 string、System、Printstream 及 Object 等结构。这里代码量其实已经很小了。如果代码多，引用到的结构会更多！

Public class Simpleclass {
	public void sayhelloo() {
		System.out.Println (hello)
	}
}

几种在常量池内存储的数据类型包括：

• 数量值
• 字符串值
• 类引用
• 字段引用
• 方法引用
  常量池，可以看做是一张表，虚拟机指令根据这张常量表找到要执行的类名，方法名，参数类型、字面量等信息。

方法区的使用举例

public class MethodAreaDemo {
	public static void main(String[] args) {
		int x = 500;
		int y = 100;
		int a = x / y;
		int b = 50;
		System.out.println(a + b);
	}
}

main方法的字节码指令

 0 sipush 500
 3 istore_1
 4 bipush 100
 6 istore_2
 7 iload_1
 8 iload_2
 9 idiv
10 istore_3
11 bipush 50
13 istore 4
15 getstatic #2 <java/lang/System.out>
18 iload_3
19 iload 4
21 iadd
22 invokevirtual #3 <java/io/PrintStream.println>
25 return

方法区的演进细节

1. 首先明确：只有HotSpot才有永久代。 BEA JRockit、IBM J9等来说，是不存在永久代的概念的。原则上如何实现方法区属于虛拟机实现细节，不受《Java虚拟机规范》管束，并不要求统一。
2. Hotspot中 方法区的变化：jdk1.6及之前：有永久代（permanent generation）

• 静态变量存放在 永久代上
• jdk1.7：有永久代，但已经逐步“去永久代”，字符串常量池、静态变量移除，保存在堆中
• jdk1.8及之后： 无永久代，类型信息、字段、方法、常量保存在本地内存的元空间，但字符串常量池、静态变量仍在堆


永久代为什么要被元空间替换

• 随着Java8的到来，HotSpot VM中再也见不到永久代了。但是这并不意味着类.的元数据信息也消失了。这些数据被移到了一个与堆不相连的本地内存区域，这个区域叫做元空间（ Metaspace ）。
• 由于类的元数据分配在本地内存中，元空间的最大可分配空间就是系统可用内存空间。
• 这项改动是很有必要的，原因有：
  1）为永久代设置空间大小是很难确定的。 在某些场景下，如果动态加载类过多，容易产生Perm区的O0M。比如某个实际Web工程中，因为功能点比较多，在运行过程中，要不断动态加载很多类，经常出现致命错误。 "Exception in thread‘ dubbo client x.x connector’java.lang.OutOfMemoryError： PermGenspace" 而元空间和永久代之间最大的区别在于：元空间并不在虚拟机中，而是使用本地内存。因此，默认情况下，元空间的大小仅受本地内存限制。
  2）对永久代进行调优是很困难的。

StringTable 为什么要调整

jdk7中将StringTable放到了堆空间中。因为永久代的回收效率很低，在full gc的时候才会触发。而full GC 是老年代的空间不足、永久代不足时才会触发。这就导致了StringTable回收效率不高。而我们开发中会有大量的字符串被创建，回收效率低，导致永久代内存不足。放到堆里，能及时回收内存.

如何证明静态变量存在哪

/**
 * 《深入理解Java虚拟机》中的案例：
 * staticObj、instanceObj、localObj存放在哪里？
 */
public class StaticObjTest {
	static class Test {
		static ObjectHolder staticObj = new ObjectHolder();
		ObjectHolder instanceObj = new ObjectHolder();
		void foo() {
			ObjectHolder localObj = new ObjectHolder();
			System.out.println("done");
		}
	}
	private static class ObjectHolder {
	}
	public static void main(String[] args) {
		Test test = new StaticObjTest.Test();
		test.foo();
	}
}

• staticObj随着Test的类型信息存放在方法区，instance0bj 随着Test的对象实例存放在Java堆，localobject则是存放在foo（）方法栈帧的局部变量表中。
• 测试发现：三个对象的数据在内存中的地址都落在Eden区范围内，所以结论：只要是对象实例必然会在Java堆中分配。
• 接着，找到了一个引用该staticObj对象的地方，是在一个java. lang . Class的实例里，并且给出了这个实例的地址，通过Inspector查看该对象实例，可以清楚看到这确实是一个 java.lang.Class类型的对象实例，里面有一个名为staticObj的实例字段
• JDK7 及其以后版本的 Hotspot 虚拟机选择把静态变量与类型在 Java 语言一端的映射Class 对象存放在一起，存储于java 堆之中，从我们的实验中也明确验证了这一点.

方法区的垃圾回收

有些人认为方法区（如Hotspot，虚拟机中的元空间或者永久代）是没有垃圾收集行为的，其实不然。《Java 虚拟机规范》对方法区的约束是非常宽松的，提到过可以不要求虚拟机在方法区中实现垃圾收集。事实上也确实有未实现或未能完整实现方法区类型卸载的收集器存在（如 JDK11 时期的 2GC 收集器就不支持类卸载）。

一般来说这个区域的回收效果比较难令人满意，尤其是类型的卸载，条件相当苛刻。但是这部分区域的回收有时又确实是必要的。以前 Sun 公司的 Bug 列表中，曾出现过的若干个严重的 Bug 就是由于低版本的 Hotspot 虚拟机对此区域未完全回收而导致内存泄漏。
??方法区的垃圾收集主要回收两部分内容：常量池中废奔的常量和不再使用的类型

• 先来说说方法区内常量池之中主要存放的两大类常量：字面量和符号引用
  字面量比较接近Java语言层次的常量概念，如文本字符串、被声明为final的常量值等。
  而符号引用则属于编译原理方面的概念，包括下面三类常量：
  1、类和接口的全限定名
  2、字段的名称和描述符
  3、方法的名称和描述符

• HotSpot虚拟机对常量池的回收策略是很明确的，只要常量池中的常量没有被任何地方引用，就可以被回收。

• 回收废弃常量与回收Java堆中的对象非常类似。

• 判定一个常量是否“废弃”还是相对简单，而要判定一个类型是否属于“不再被使用的类”的条件就比较苛刻了。需要同时满足下面三个条件：
  该类所有的实例都已经被回收，也就是Java堆中不存在该类及其任何派生子类的实例。
  加载该类的类加载器已经被回收，这个条件除非是经过精心设计的可替换类加载器的场景，如OSGi、JSP的重加载等，否则通常是很难达成的.
  该类对应的java.lang.Class对象没有在任何地方被引用，无法在任何地方通过反射访问该类的方法。

• Java虛拟机被允许对满足上述三个条件的无用类进行回收，这里说的仅仅是“被允许”，而并不是和对象一样，没有引用了就必然会回收。关于是否要对类型进行回收，HotSpot虚拟机提供了一Xnoclassgc 参数进行控制，还可以使用一verbose：class以及一XX： +TraceClass一Loading、一XX：+TraceClassUnLoading查 看类加载和卸载信息

• 在大量使用反射、动态代理、CGLib等字节码框架，动态生成JSP以及oSGi这类频繁自定义类加载器的场景中，通常都需要Java虚拟机具备类型卸载的能力，以保证不会对方法区造成过大的内存压力。

总结
