总线操作和定时

时间:2020-09-10 13:07:46      阅读:73      评论:0      收藏:0      [点我收藏+]

占用总线的一堆设备如何进行数据传输?

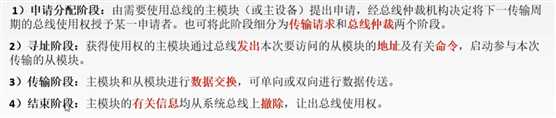

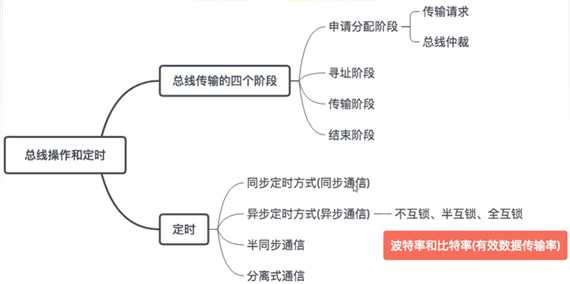

总线传输的四个阶段

  1. 申请分配阶段
  2. 寻址阶段
  3. 传输阶段
  4. 结束阶段

技术分享图片

总线定时:总线在双方交换数据的过程中需要时间上配合关系的控制,这种控制称为总线定时,它的实质是一种协议或规则

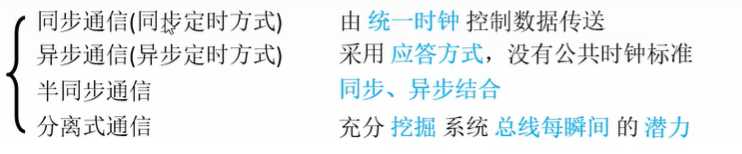

技术分享图片

理解过程

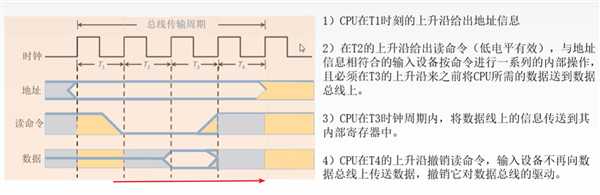

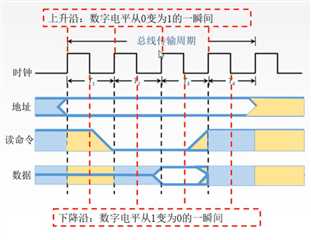

同步定时方式-读命令

(同步通信)

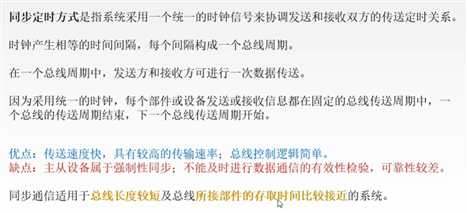

系统采用一个统一的时钟信号来协调发送和接受双方的传送定时关系。

上升沿、下降沿:

技术分享图片

过程不需要掌握。

技术分享图片

技术分享图片

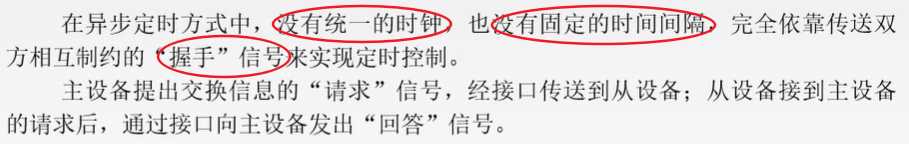

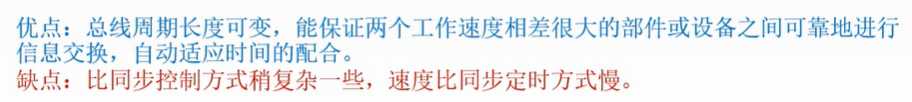

异步定时方式

技术分享图片

技术分享图片

技术分享图片

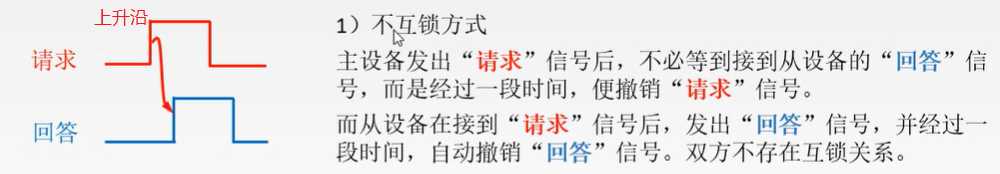

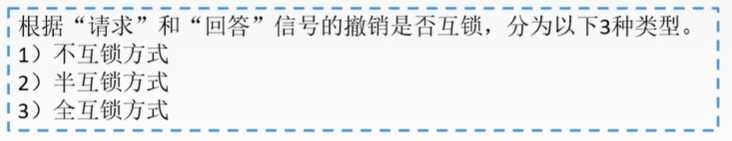

不互锁方式

技术分享图片

相互之间是不负责的

速度最快,可靠性最差

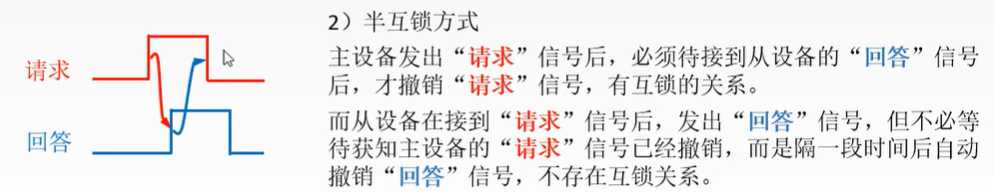

半互锁方式

技术分享图片

主设备负责,从设备不负责

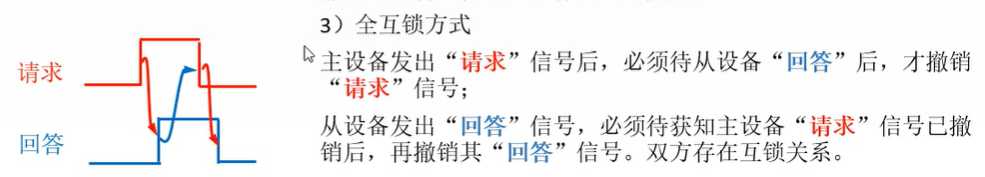

全互锁方式

技术分享图片

最可靠,速度最慢

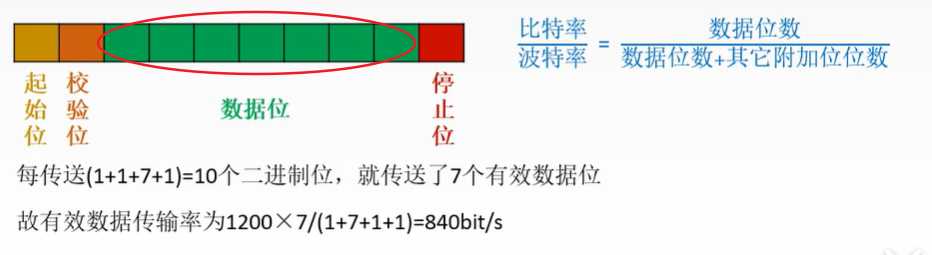

数据传输率计算题

技术分享图片

技术分享图片

技术分享图片

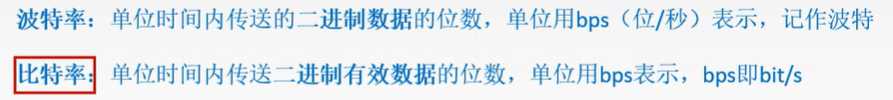

波特率*(有效传输位数/总的位数)

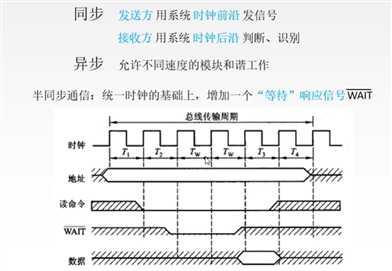

半同步通信

有印象即可

技术分享图片

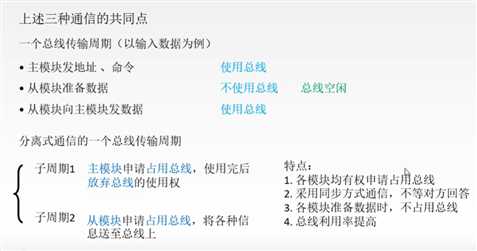

分离式通信

技术分享图片

本节回顾

技术分享图片

总线操作和定时
