实验 2：Mininet 实验——拓扑的命令脚本生成

实验 2：Mininet 实验——拓扑的命令脚本生成

一、实验目的

掌握 Mininet 的自定义拓扑生成方法：命令行创建、Python 脚本编写

二、实验任务

通过使用命令行创建、Python 脚本编写生成拓扑，熟悉 Mininet 的基本功能。

四、实验步骤

1. 实验环境

安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机

2. 实验过程

（1）针对特定拓扑的命令行快速创建

// 线性拓扑，交换机连成一线，每台交换机下挂 1 台主机，此处有 3 台交换机 3 台主机

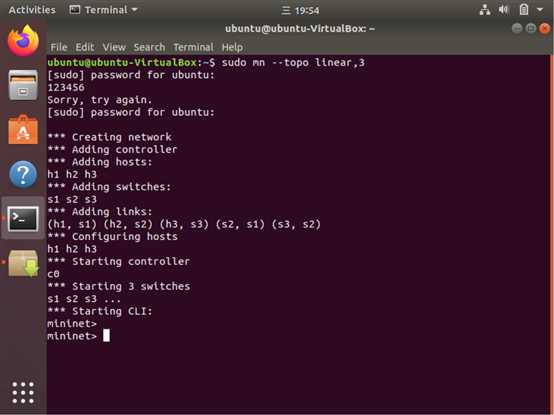

$ sudo mn --topo linear,3

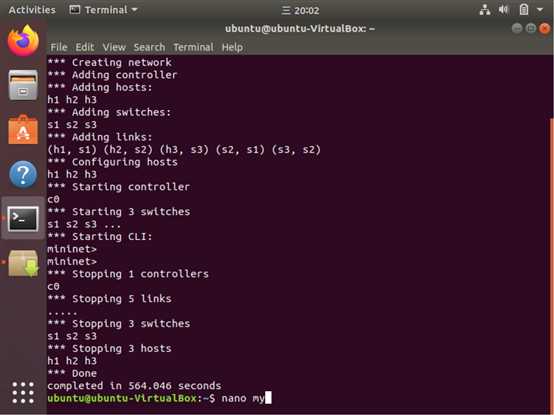

crtl+d  退出当前状态得下图

执行命令：

$ nano mytopo.py // 复制 Python 代码到 py 文件中（Python代码在文末提供，此为程序一）

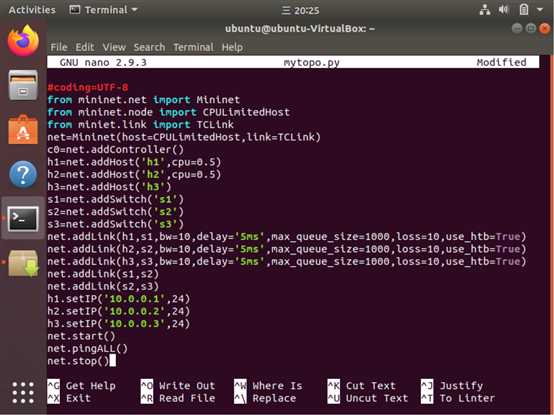

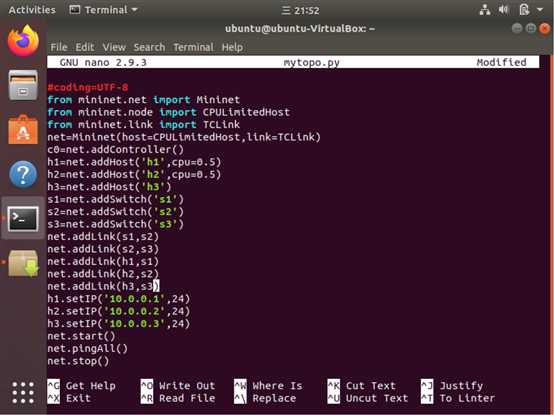

执行后跳出下框，在内进行编辑



 （注：net.addLink(h1,s1,bw=10,delay=‘5ms‘,max_queue_size=1000,loss=10,use_htb=True)内黄色部分可能引发ping不成功的问题，详细请看部分五、错误）

Crtl+x(Exit)-> shift+y(Yes) -> enter(退出)

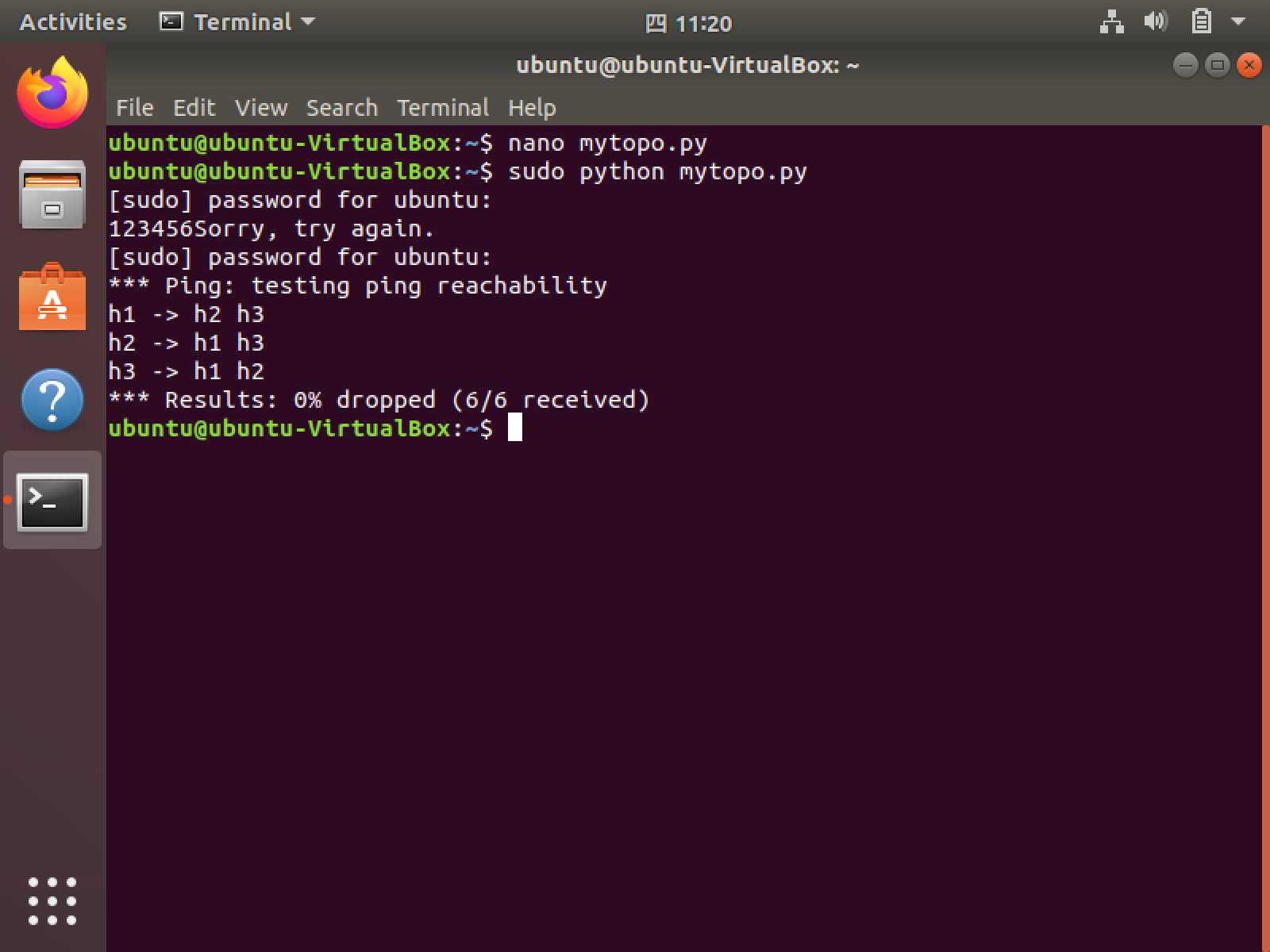

$ sudo python mytopo.py // 执行 py 文件

修改之前的 Python 程序，使之可用 iPerf 测试网络拓扑中的指定主机之间的带宽。

执行命令：

$ nano IperfTest.py

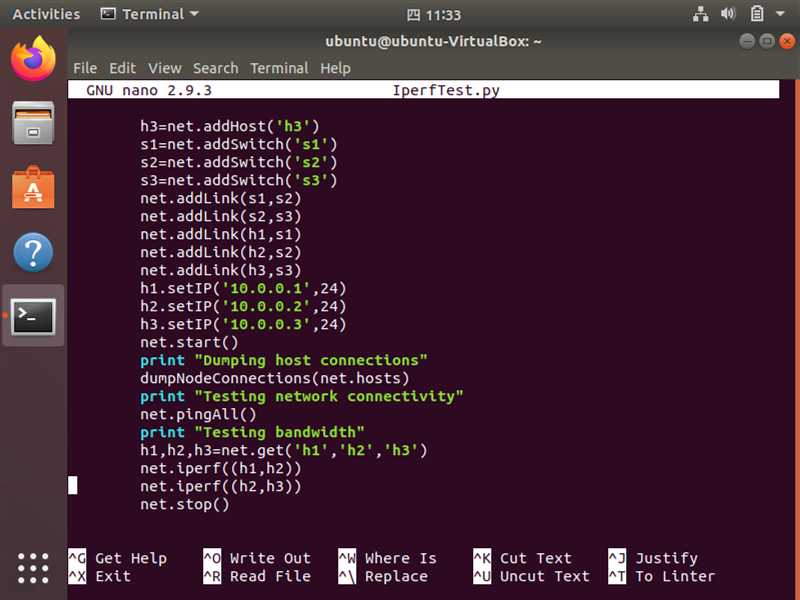

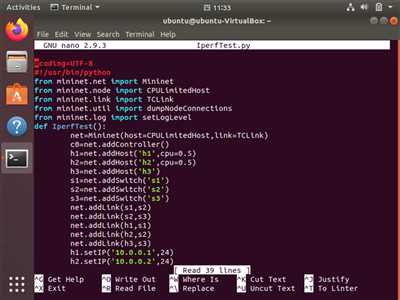

跳出下框，进行编辑。

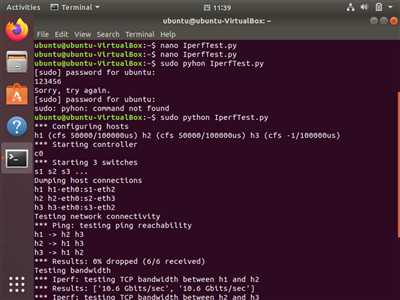

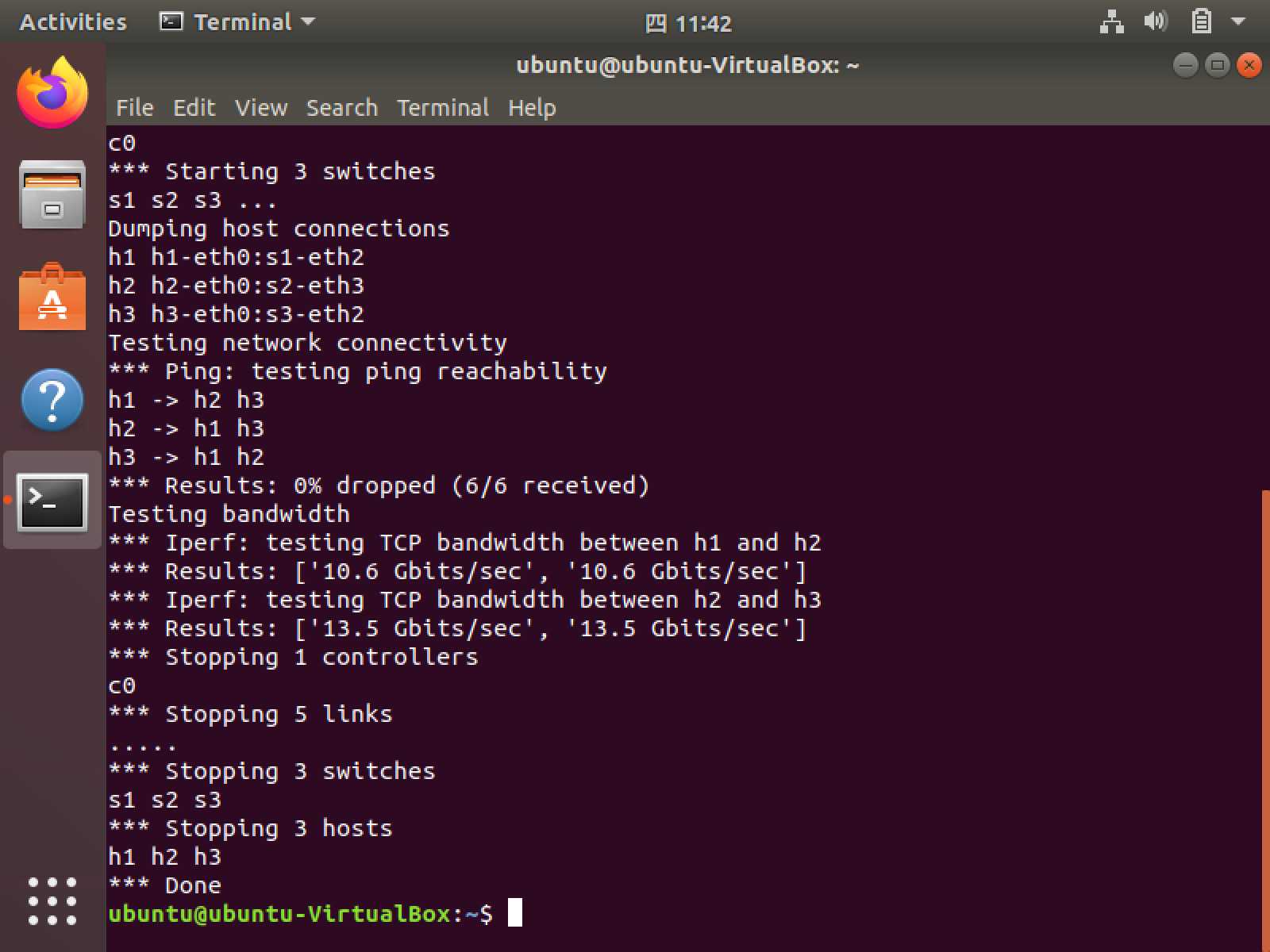

$ sudo python IperfTest.py









 五、遇到的错误

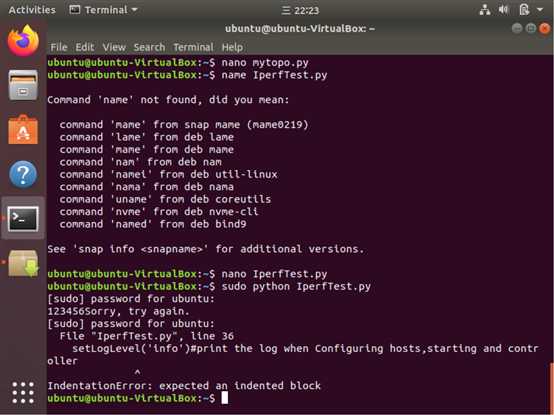

• 字母错打、大小写未区分（如mininet打成miniet，pingAll打成pingALL，nano打成name）

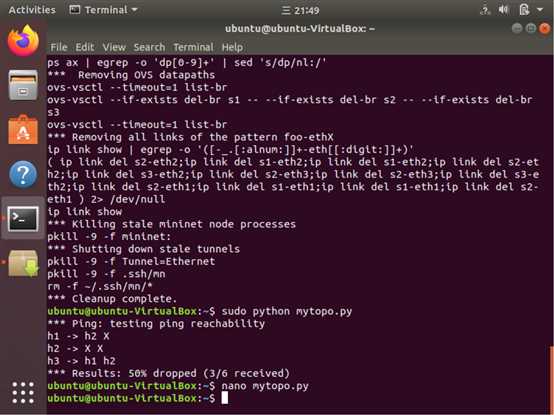

• 之前的拓扑未删净，提示如下：



   可执行指令：$ sudo mn -c

• 程序代码有部分可引起ping不成功，如实验步骤（2）中黄色部分，引起如下结果：

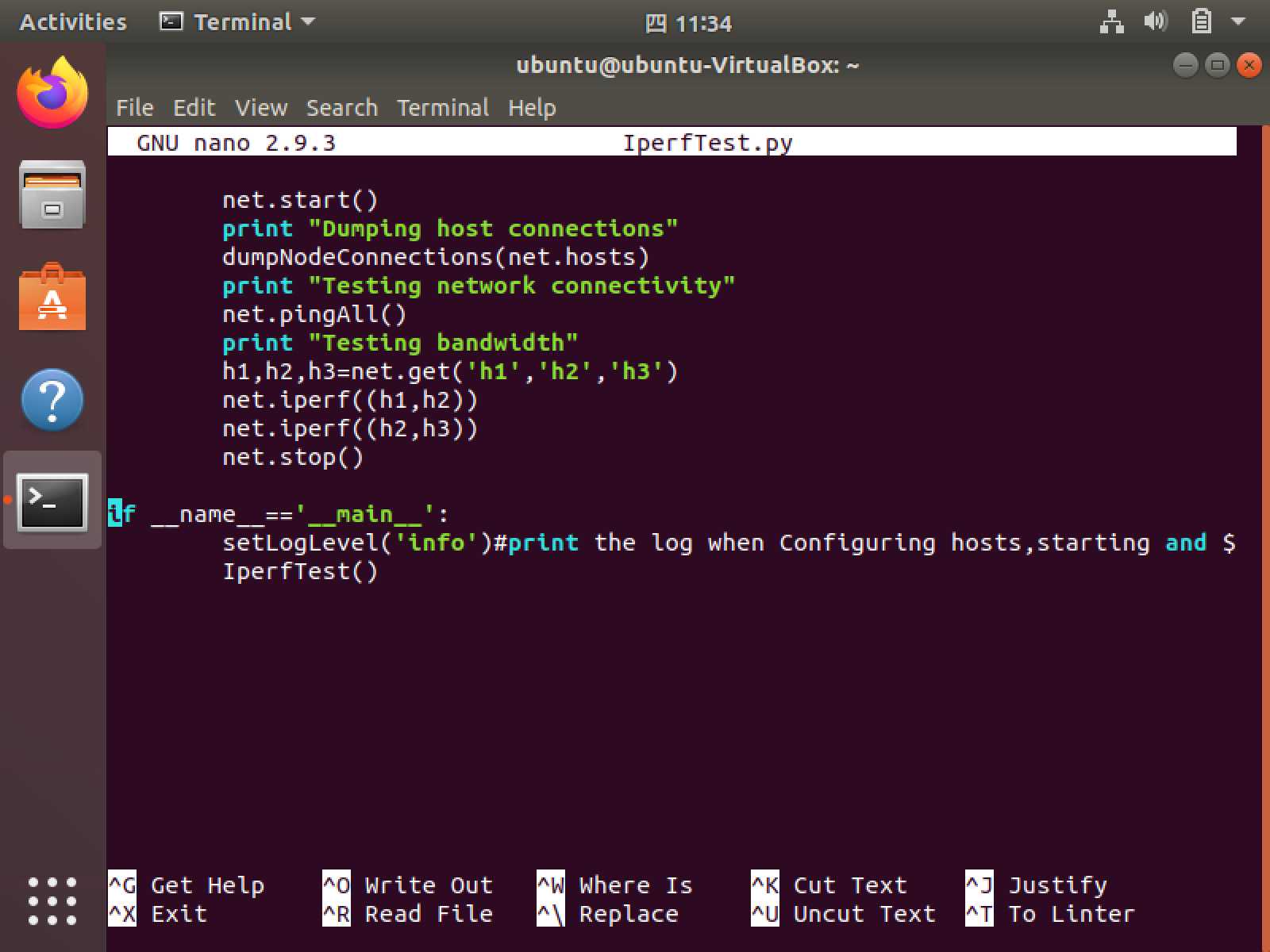

   应修改为：

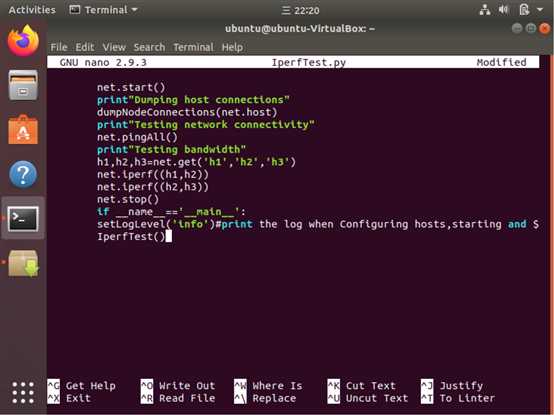

• 程序代码错误，如 if 应顶格，不可缩进成为IperfTest()函数的一部分，否则如下图：



六、Python程序中的代码文本案例（非本例使用代码）

程序一：

# coding=UTF-8

from mininet.net import Mininet

from mininet.node import CPULimitedHost

from mininet.link import TCLink

net = Mininet(host=CPULimitedHost, link=TCLink) # 如不限制性能，参数为空

# 创建网络节点

c0 = net.addController()

h1 = net.addHost(‘h1‘, cpu=0.5)

h2 = net.addHost(‘h2‘, cpu=0.5)

h3 = net.addHost(‘h3‘)

h4 = net.addHost(‘h4‘)

s1 = net.addSwitch(‘s1‘)

s2 = net.addSwitch(‘s2‘)

# 创建节点间的链路

net.addLink(h1, s1, bw=10, delay=‘5ms‘,max_queue_size=1000, loss=10, use_htb=True)

net.addLink(h3, s1)

net.addLink(h2, s2, bw=10, delay=‘5ms‘,max_queue_size=1000, loss=10, use_htb=True)

net.addLink(h4, s2)

net.addLink(s1, s2)

# 配置主机 ip

h1.setIP(‘10.0.0.1‘, 24)

h2.setIP(‘10.0.0.2‘, 24)

h3.setIP(‘10.0.0.3‘, 24)

h4.setIP(‘10.0.0.4‘, 24)

net.start()

net.pingAll()

net.stop()



程序二：

# coding=UTF-8

#!/usr/bin/python

from mininet.net import Mininet

from mininet.node import CPULimitedHost

from mininet.link import TCLink

from mininet.util import dumpNodeConnections

from mininet.log import setLogLevel

def IperfTest():

　　net = Mininet(host=CPULimitedHost, link=TCLink)

　　c0 = net.addController()

　　h1 = net.addHost(‘h1‘, cpu=0.5)

　　h2 = net.addHost(‘h2‘, cpu=0.5)

　　h3 = net.addHost(‘h3‘)

　　h4 = net.addHost(‘h4‘)

　　s1 = net.addSwitch(‘s1‘)

　　s2 = net.addSwitch(‘s2‘)

　　net.addLink(h1, s1, bw=10, delay=‘5ms‘,max_queue_size=1000, loss=0, use_htb=True)

　　net.addLink(h3, s1)

　　net.addLink(h2, s2, bw=10, delay=‘5ms‘,max_queue_size=1000, loss=0, use_htb=True)

　　net.addLink(h4, s2)

　　net.addLink(s1, s2)

　　h1.setIP(‘10.0.0.1‘, 24)

　　h2.setIP(‘10.0.0.2‘, 24)

　　h3.setIP(‘10.0.0.3‘, 24)

　　h4.setIP(‘10.0.0.4‘, 24)

　　net.start()

　　print "Dumping host connections"

　　dumpNodeConnections(net.hosts)

　　print "Testing network connectivity"

　　net.pingAll()

　　print "Testing bandwidth"

　　h1, h2, h3, h4 = net.get(‘h1‘, ‘h2‘, ‘h3‘, ‘h4‘)

　　net.iperf((h1, h3))

　　net.iperf((h2, h4))

　　net.stop()

if __name__==‘__main__‘:

setLogLevel(‘info‘) #print the log when Configuring hosts, starting switches and controller

　　IperfTest()
