实验 2:Mininet 实验——拓扑的命令脚本生成

时间:2020-09-16 21:14:21      阅读:19      评论:0      收藏:0      [点我收藏+]

标签:==   connect   虚拟机   图片   mit   image

一、实验目的

掌握 Mininet 的自定义拓扑生成方法:命令行创建、Python 脚本编写

二、实验任务

通过使用命令行创建、Python 脚本编写生成拓扑,熟悉 Mininet 的基本功能。

三、实验步骤

1.实验环境

安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机

2.实验过程

(1)针对特定拓扑的命令行快速创建

// 最小拓扑,1 台交换机下挂 2 台主机
$ sudo mn --topo minimal
// 简单拓扑,1 台交换机下挂 n 台主机,此处 n=3,n=2 即为最小拓扑
$ sudo mn --topo single,3
// 线性拓扑,交换机连成一线,每台交换机下挂 1 台主机,此处有 3 台交换机 3 台主机
$ sudo mn --topo linear,3
// 树形拓扑,基于深度 depth 和扇出 fanout,此处均为 2
$ sudo mn --topo tree, fanout=2,depth=2

(2)通用情形的 Python 脚本自定义创建

此种方法需要具备 Python 的编程能力。

创建一个交换机和主机数均为 3的线性拓扑。

  • 拓扑创建脚本。

    # coding=UTF-8
    from mininet.net import Mininet
    from mininet.node import CPULimitedHost
    from mininet.link import TCLink
    net = Mininet(host=CPULimitedHost, link=TCLink) # 如不限制性能,参数为空
    # 创建网络节点
    c0 = net.addController()
    h1 = net.addHost(‘h1‘, cpu=0.5)
    h2 = net.addHost(‘h2‘, cpu=0.5)
    h3 = net.addHost(‘h3‘)
    s1 = net.addSwitch(‘s1‘)
    s2 = net.addSwitch(‘s2‘)
    s3 = net.addSwitch(‘s3‘)
    # 创建节点间的链路
    net.addLink(h1, s1, bw=10, delay=‘5ms‘,max_queue_size=1000, loss=10, use_htb=True)
    net.addLink(h2, s2)
    net.addLink(h3, s3)
    net.addLink(s1, s2)
    net.addLink(s2, s3)
    # 配置主机 ip
    h1.setIP(‘10.0.0.1‘, 24)
    h2.setIP(‘10.0.0.2‘, 24)
    h3.setIP(‘10.0.0.3‘, 24)
    net.start()
    net.pingAll()
    net.stop()

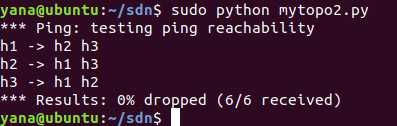

执行命令:

$ nano mytopo2.py // 复制 Python 代码到 py 文件中
$ sudo python mytopo2.py // 执行 py 文件

技术分享图片

修改之前的 Python 程序,使之可用 iPerf 测试网络拓扑中的指定主机之间的带宽。

# coding=UTF-8
#!/usr/bin/python
from mininet.net import Mininet
from mininet.node import CPULimitedHost
from mininet.link import TCLink
from mininet.util import dumpNodeConnections
from mininet.log import setLogLevel
def IperfTest():
    net = Mininet(host=CPULimitedHost, link=TCLink) # 如不限制性能,参数为空
    # 创建网络节点
    c0 = net.addController()
    h1 = net.addHost(‘h1‘, cpu=0.5)
    h2 = net.addHost(‘h2‘, cpu=0.5)
    h3 = net.addHost(‘h3‘)
    s1 = net.addSwitch(‘s1‘)
    s2 = net.addSwitch(‘s2‘)
    s3 = net.addSwitch(‘s3‘)
    # 创建节点间的链路
    net.addLink(h1, s1, bw=10, delay=‘5ms‘,max_queue_size=1000, loss=10, use_htb=True)
    net.addLink(h2, s2)
    net.addLink(h3, s3)
    net.addLink(s1, s2)
    net.addLink(s2, s3)
    # 配置主机 ip
    h1.setIP(‘10.0.0.1‘, 24)
    h2.setIP(‘10.0.0.2‘, 24)
    h3.setIP(‘10.0.0.3‘, 24)

    net.start()
    print "Dumping host connections"
    dumpNodeConnections(net.hosts)
    print "Testing network connectivity"
    net.pingAll()
    print "Testing bandwidth"
    h1, h2, h3 = net.get(‘h1‘, ‘h2‘, ‘h3‘)
    net.iperf((h1, h2))
    net.iperf((h1, h3))
    net.iperf((h2, h3))
    net.stop()
if __name__==‘__main__‘:
    setLogLevel(‘info‘) #print the log when Configuring hosts, starting switches and controller
    IperfTest()

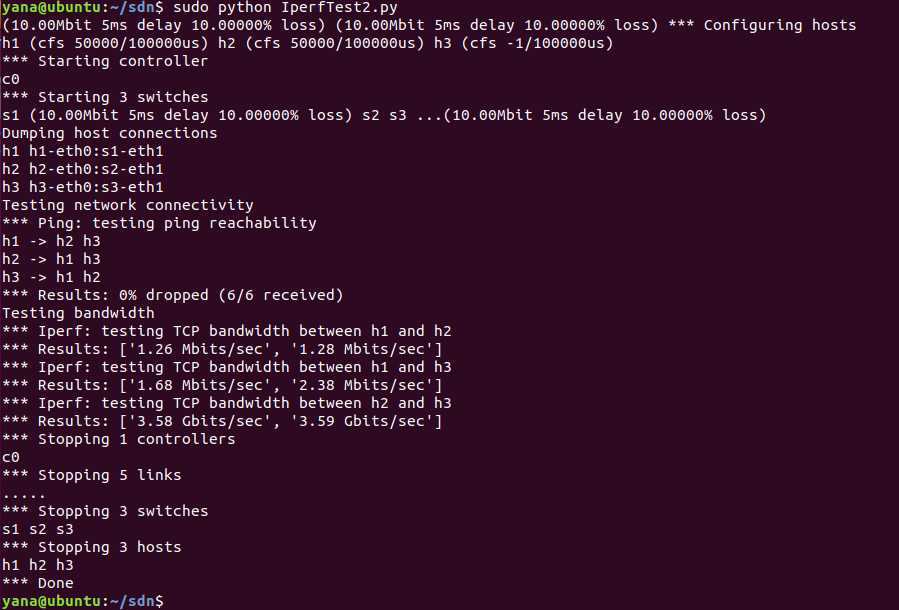

执行命令:

$ nano IperfTest2.py
$ sudo python IperfTest2.py

技术分享图片

3.实验小结

实验需要熟悉线性拓扑。
