实验 3:Mininet 实验——测量路径的损耗率

时间:2020-09-16 21:18:04      阅读:21      评论:0      收藏:0      [点我收藏+]

标签:sta   pytho   req   同时   脚本   ron

一、实验目的

在实验 2 的基础上进一步熟悉 Mininet 自定义拓扑脚本,以及与损耗率相关的设

定;初步了解 Mininet 安装时自带的 POX 控制器脚本编写,测试路径损耗率。

技术分享图片

二、实验任务

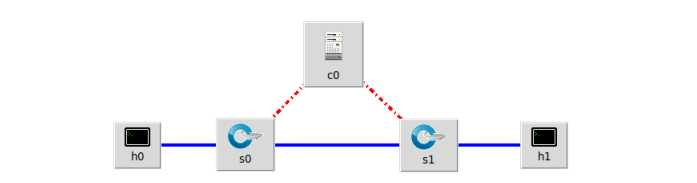

h0 向 h1 发送数据包,由于在 Mininet 脚本中设置了连接损耗率,在传输过程中

会丢失一些包,本次实验的目的是展示如何通过控制器计算路径损耗速率(h0-

s0-s1-h1)。这里假设控制器预先知道网络拓扑。控制器将向 s0 和 s1 发送

flow_stats_request,当控制器接收到来自 s0 的 response 时,将特定流的数据包

数保存在 input_pkts 中,当控制器接收到来自 s1 的 response 时,将接收到特定

流的数据包数保存在 output_pkts 中,差值就是丢失的数据包数量。

基于上述拓扑,编写 Mininet 脚本,设置特定的交换机间的路径损耗速率,然后

编写 POX 控制器脚本,实现对路径的损耗率的测量。

三、实验步骤

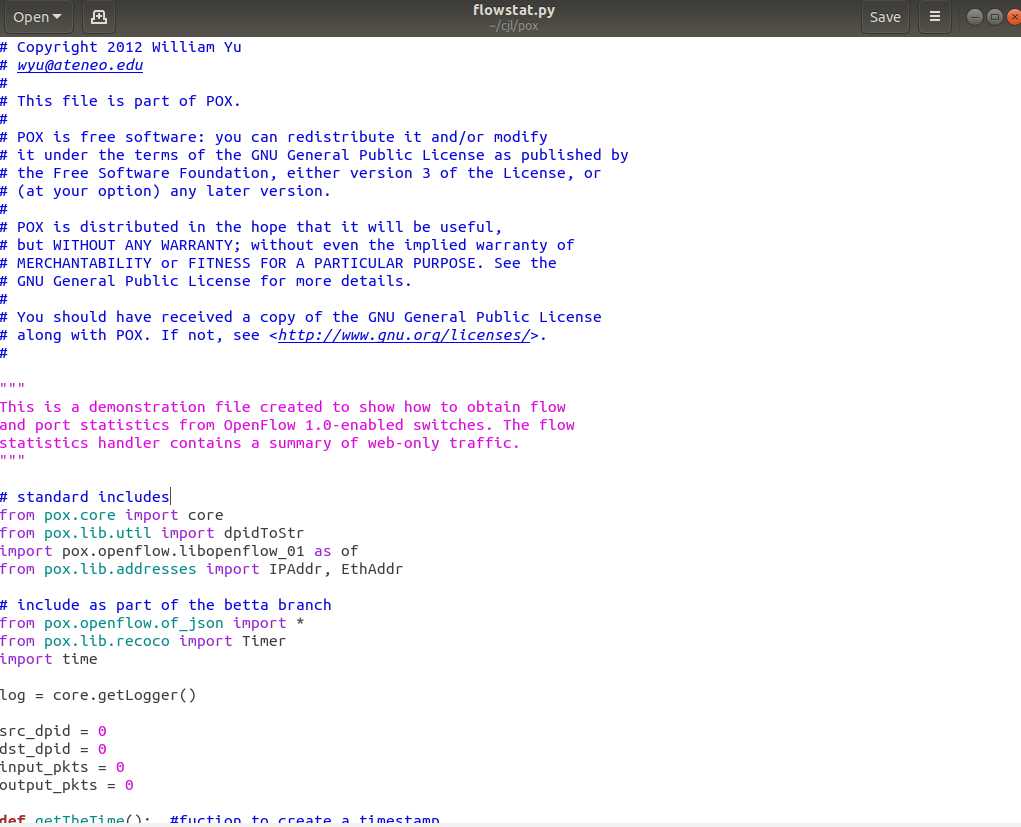

(1)新建并编辑 pox 脚本 flowstat.py:

技术分享图片

? 插入代码:

? 技术分享图片

(2)编辑 Mininet 脚本 mymininet3.py

技术分享图片

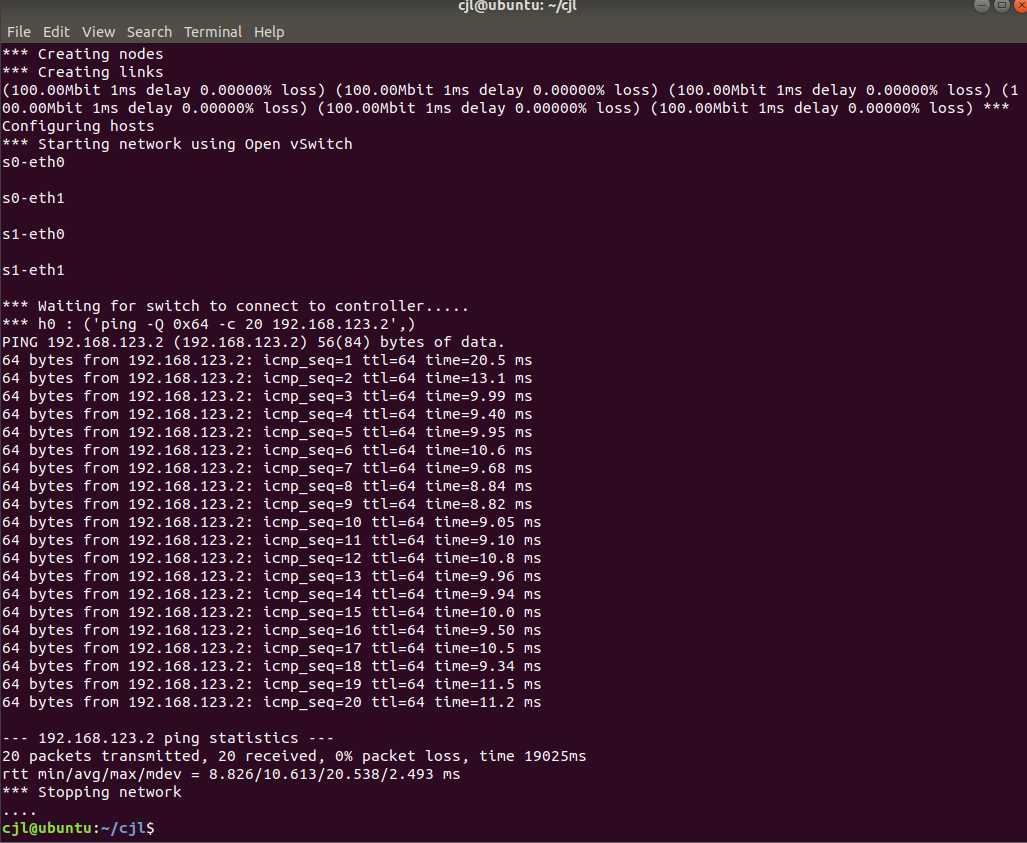

执行命令运行 Mininet 脚本 mymininet3.py

$ sudo python mymininet3.py

技术分享图片

  • 共 ping 了 20次,每次都能通,丢包率是 0。

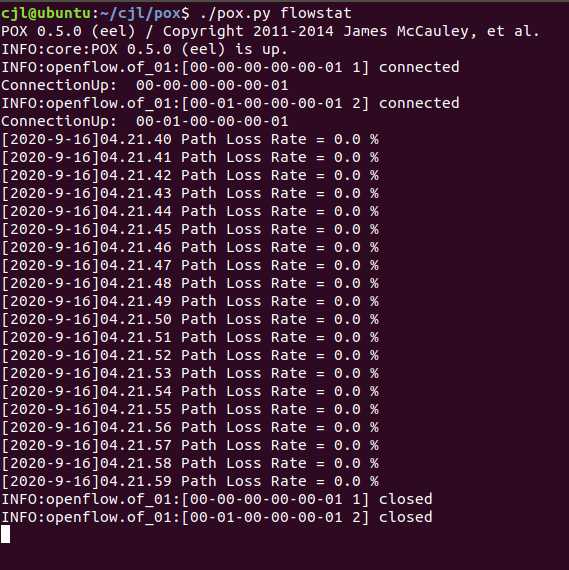

  • 观察 pox 侧的实时状态更新

    技术分享图片

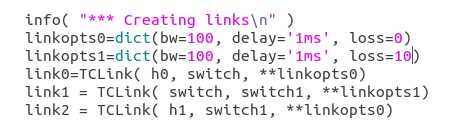

  • 修改代码中 s0 和 s1 之间链路的丢包率为 10。

    技术分享图片

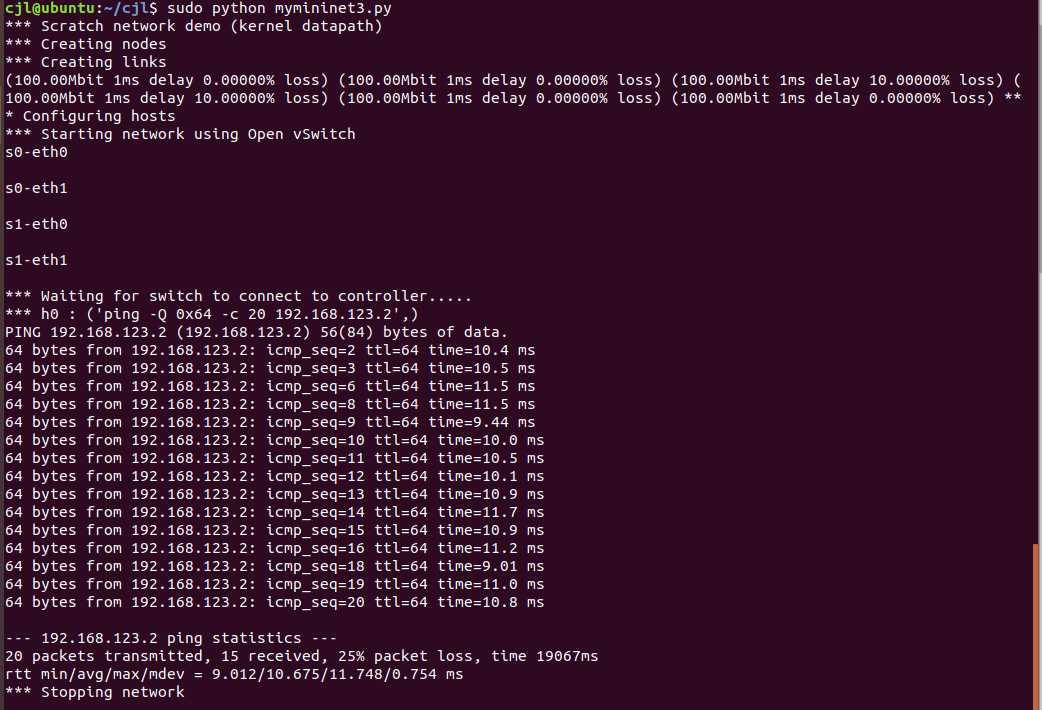

    • 重新运行 Mininet 脚本 mymininet3.py

    技术分享图片

  • 20 秒时间的 ping 过程中有 icmp_seq 为1/4/5/7/17 ping不通,丢包率为25%

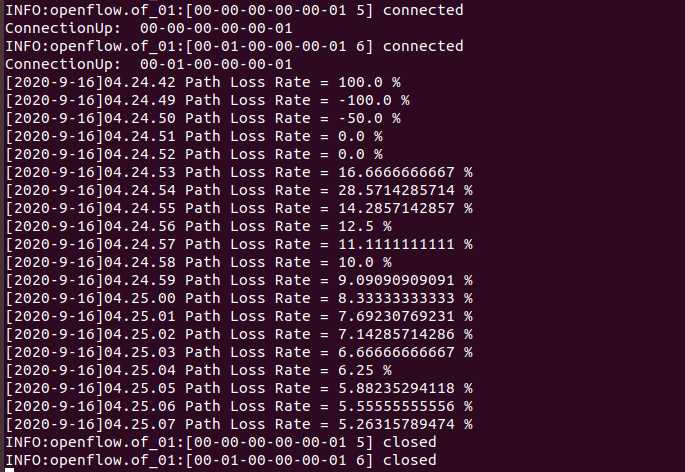

  • POX 端重新测试,会发现出现丢包现象:

技术分享图片

四、实验总结

  • 初步了解了pox控制器的脚本编写,也进一步熟悉了 Mninet 自定义拓扑脚本,以及与损耗率相关的设定,同时因为实验实在Linux系统上操作,需要了解一些Linux基础操作命令。
