Cilium Network Policy

时间:2020-09-17 09:29:28      阅读:22      评论:0      收藏:0      [点我收藏+]

标签:标签   eth   png   prefix   数据包   策略

一、第三层配置示例

1. 基于Label的策略

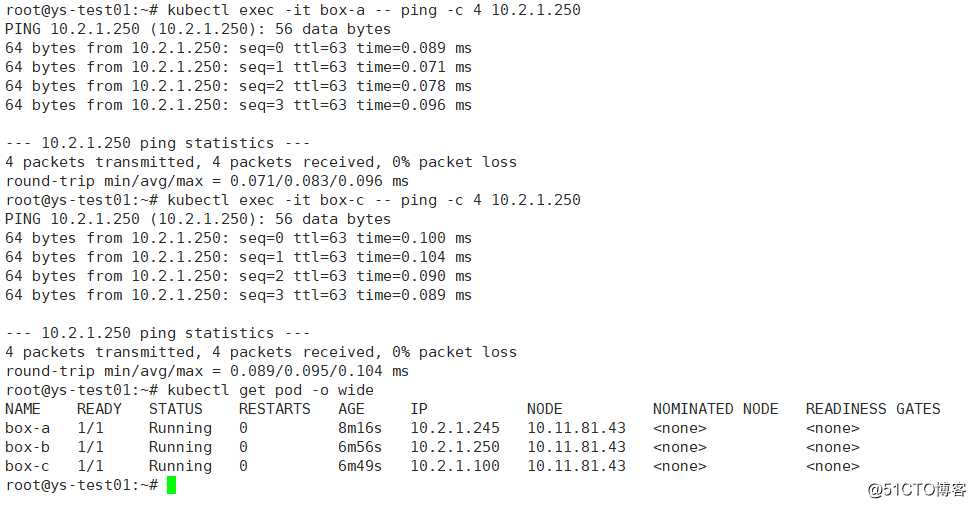

使用busybox启动三个pod:box-a,box-b,box-c,测试a->b,c->b联通性
技术分享图片

入口策略

配置基于label的策略:只允许a->b

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "a-to-b-allow"
spec:
  endpointSelector:
    matchLabels:
      app: box-b
  ingress:
  - fromEndpoints:
    - matchLabels:
        app: box-a

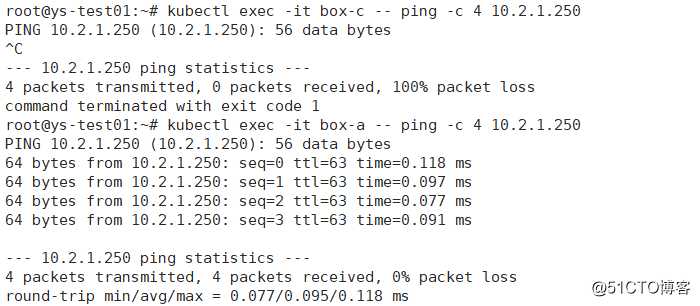

以上配置使用了简单的入口规则来允许带有标签app=box-a的endpoint到带有标签app=box-b的endpoint的通信,其他的默认拒绝。即:b只允许a的流量通过,其他拒绝

技术分享图片

配置允许所有的endpoints到app=box-b的通信

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "all-to-b-allow"
spec:
  endpointSelector:
    matchLabels:
      app: box-b
  ingress:
  - fromEndpoints:
    - {}

配置拒绝所有的endpoints到app=box-b的通信

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "all-to-b-deny"
spec:
  endpointSelector:
    matchLabels:
      app: box-b
  ingress:
  - {}

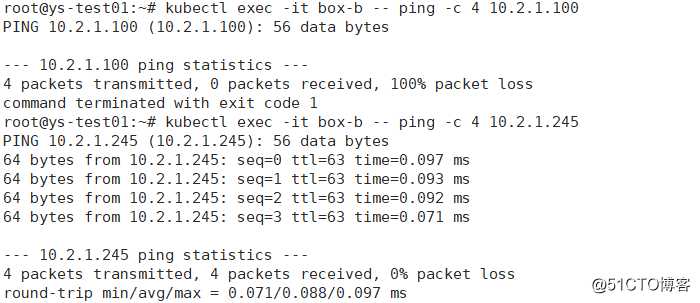

技术分享图片

出口策略

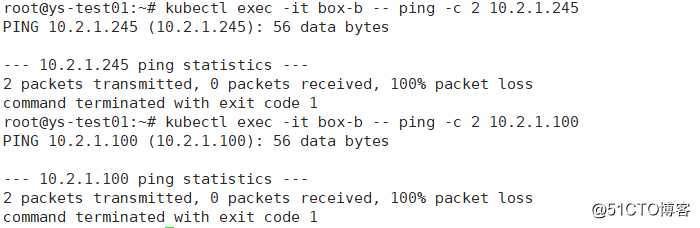

配置基于label的策略,b只能到a

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "a-from-b-allow"
spec:
  endpointSelector:
    matchLabels:
      app: box-b
  egress:
  - toEndpoints:
    - matchLabels:
        app: box-a

技术分享图片

配置允许app=box-b到所有的endpoints的通信

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "a-from-b-allow"
spec:
  endpointSelector:
    matchLabels:
      app: box-b
  egress:
  - toEndpoints:
    - {}

配置拒绝app=box-b到所有的endpoints的通信

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "a-from-b-allow"
spec:
  endpointSelector:
    matchLabels:
      app: box-b
  egress:
  - {}

技术分享图片

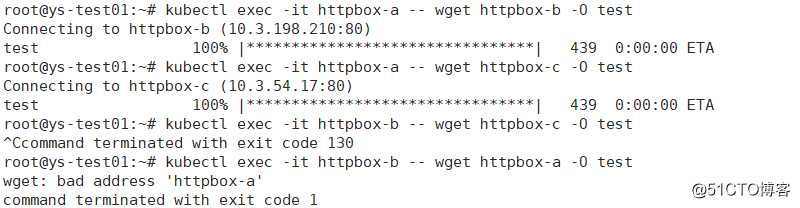

2. 基于Service的策略

配置允许app=httpbox-b的endpoint到default命名空间中的所有的serviceName=httpbox-a的endpoint的通信

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "svc-a-from-b-allow"
spec:
  endpointSelector:
    matchLabels:
      app: httpbox-b
  egress:
  - toServices:
    - k8sService:
        serviceName: httpbox-a
        namespace: default

*配置之后没有达到预期效果,反而是httpbox-b到其他所有的通信都被拒绝了

技术分享图片

3. 基于Entities的策略

Cilium基于entities的策略由fromEntitiestoEntities来定义;

fromEntities用于描述那些类型的实体可以访问所选择的endpoint;

toEntities用于描述所选择的endpoint可以访问的那些类型的实体。

Cilium定义了下列实体类型:

  • host:主机实体类型包括本地主机,还包括在本地主机上以host networking模式运行的所有容器;
  • remote-node:除本地主机以外的集群中的其他主机。还包括其他节点上以host networking模式运行的所有容器;
  • cluster:cluster是本地集群内所有network endpoints的逻辑组。这包括本地集群的所有Cilium-managed endpoints、本地集群中的unmanaged endpoints以及 host, remote-node和init类型;
  • init:init类型包含引导阶段中尚未解析其安全身份的所有endpoints,通常只在非Kubernetes环境中观察到;
  • health:运行状况健康的endpoints,用于检查群集连接状况。Cilium管理的每个节点都承载一个health endpoints
  • unmanaged:unmanaged表示不由Cilium管理的endpoints。Unmanaged endpoints被视为cluster的一部分,并包含在cluster实体中。
  • world:world实体对应于cluster之外的所有endpoints,允许world实体等同于允许CIDR0.0.0.0/0。允许和拒绝world模式的另一种实现方式是基于DNS或CIDR的细粒度策略。
  • all:所有已知cluster以及world的组合,并将所有通信列入白名单。

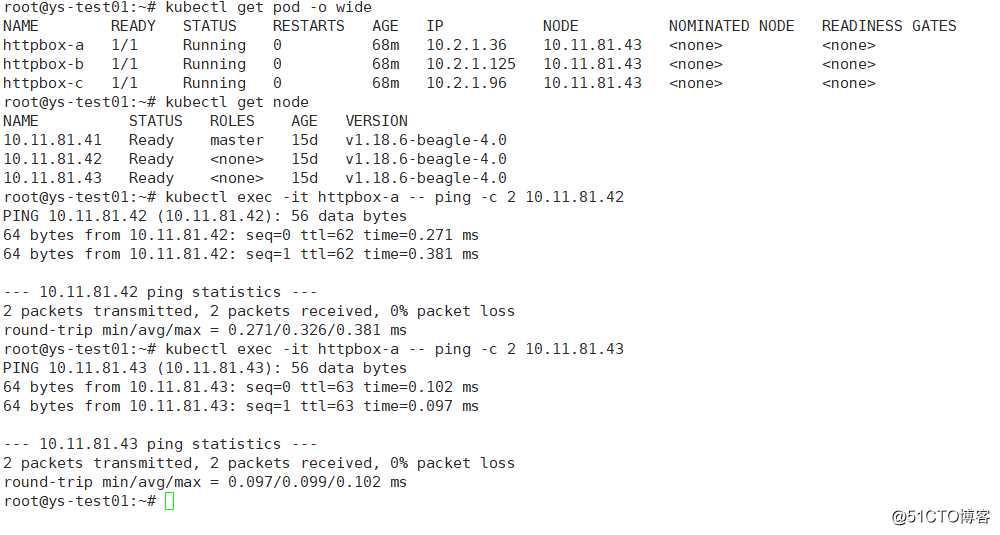

配置允许app=httpbox-a的endpoint到本地主机的通信

技术分享图片

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "a-to-host"
spec:
  endpointSelector:
    matchLabels:
      app: httpbox-a
  egress:
    - toEntities:
      - host

技术分享图片

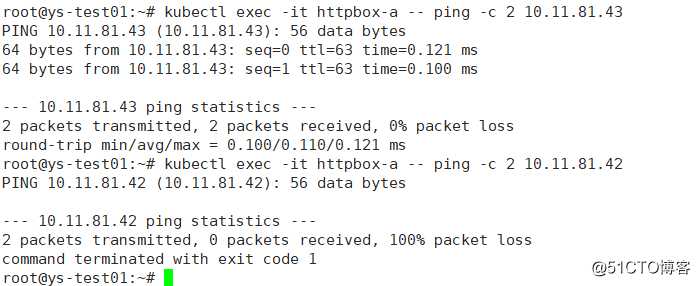

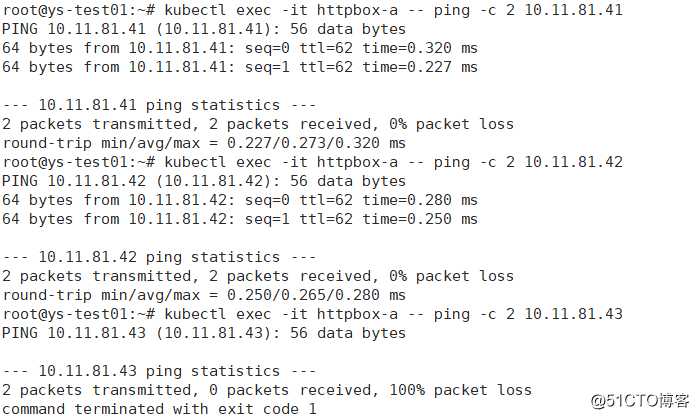

配置允许app=httpbox-a的endpoint只到集群中其他节点,不到本地主机的通信

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "a-to-remote"
spec:
  endpointSelector:
    matchLabels:
      app: httpbox-a
  egress:
    - toEntities:
      - remote-node

技术分享图片

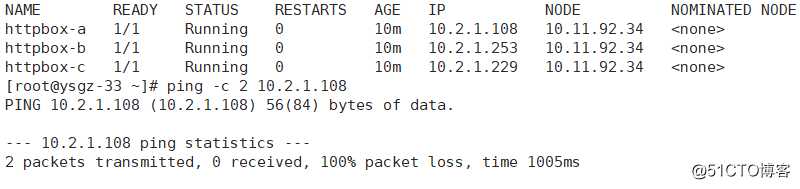

配置只允许本地主机到app=httpbox-a的endpoint的通信

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "a-from-host"
spec:
  endpointSelector:
    matchLabels:
      app: httpbox-a
  ingress:
    - fromEntities:
      - host

技术分享图片

4. 基于IP/CIDR的策略

CIDR策略用于定义往返于不受Cilium管理的endpoints的策略,因此没有与之关联的标签。这些通常是运行在特定子网中的外部服务,VM或金属机。CIDR策略还可以用于限制对外部服务的访问,例如,将外部访问限制为特定的IP范围。CIDR策略可以在入口或出口应用。

如果Cilium无法将源或目的地映射到由labels定义的endpoints的身份,则CIDR适用于CIDR。例如,CIDR规则将适用于连接一侧为:

  • 集群外的网络端点
  • 运行Pod的主机网络名称空间。
  • 在群集前缀内,但Cilium不提供IP网络。

相反,CIDR规则不适用于连接的两端都由Cilium管理或使用属于群集中某个节点的IP(包括主机联网Pod)的流量。如上所述,可以使用基于labels, services或者entities的策略来允许该流量。

Cilium CIDR定义了以下几种类型的策略

入口策略

  • fromCIDR:允许与endpointSelector选择的所有endpoints进行通信的源prefixes/CIDR列表。

  • fromCIDRSet:允许与endpointSelector所选择的所有endpoints进行通信的源prefixes/CIDR列表,但是这个列表中排除的部分子网是被禁止的。

出口策略

  • toCIDR:允许与endpointSelector选择的endpoints进行通信的目标prefixes/CIDR列表 。需要注意的是,由一个fromEndpoints选择的endpoints将自动允许回复给相应的目标endpoints。

  • toCIDRSet:允许与endpointSelector所选择的所有endpoints进行通信的目标prefixes/CIDR列表,但是这个列表中排除的部分子网是被禁止的。

定义一个允许到外部CIDR网段的通信

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "a-to-cidr"
spec:
  endpointSelector:
    matchLabels:
      app: httpbox-a
  egress:
  - toCIDR:
    - 114.114.114.114/32
  - toCIDRSet:
    - cidr: 223.0.0.0/8
      except:
      - 223.6.0.0/16

该策略定义了标签app=httpbox-a所选择的endpoints只能访问114.114.114.114/32这个IP,和223.0.0.0/8中除了223.6.0.0/16这个子网的其他IP地址。

配置CIDR策略前

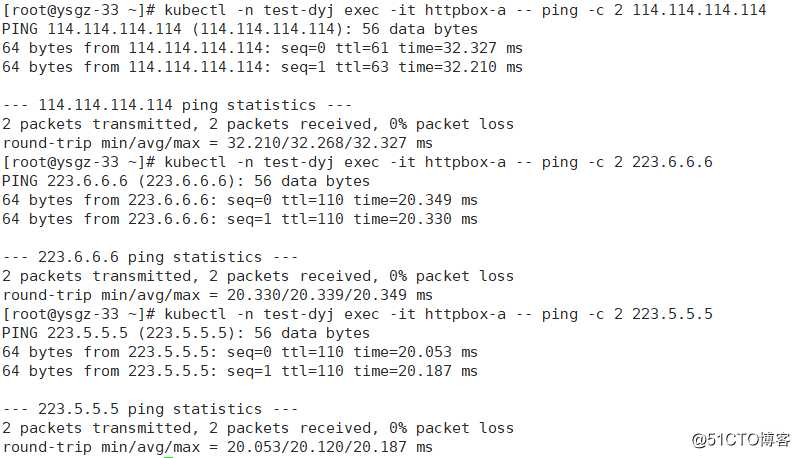

策略未配置前

技术分享图片

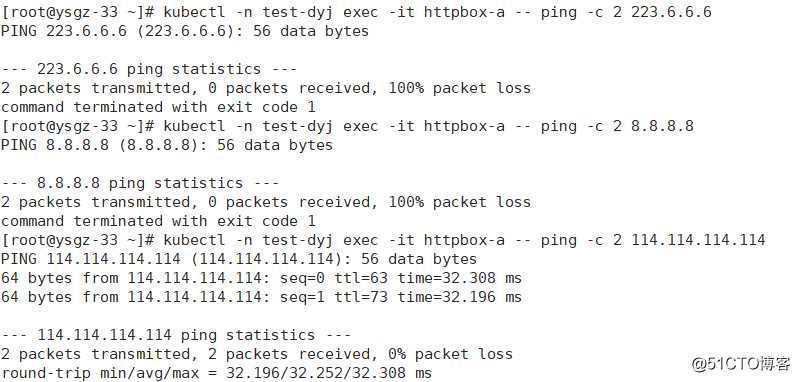

策略配置生效后

技术分享图片

5. 基于DNS的策略

DNS策略用于为不受Cilium管理但具有DNS可查询域名的endpoints定义第3层策略。Cilium允许从DNS响应中提供的IP地址,其方式类似于基于CIDR的策略中的IP 。当远程IP可能更改或事先不知道时,或者DNS更方便时,它是一种替代方案。要对DNS请求本身实施策略,需要使用第七层的策略。

*需要注意的是,基于DNS的规则旨在用于外部连接,其行为类似于基于CIDR的规则。

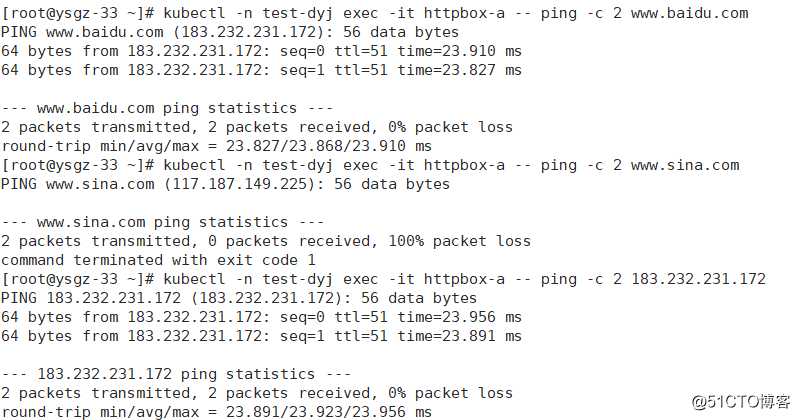

定义一个使用DNS的策略,httpbox-a只能访问百度的域名和IP

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "a-to-baidu-dns"
spec:
  endpointSelector:
    matchLabels:
      app: httpbox-a
  egress:
    - toEndpoints:
      - matchLabels:
          "k8s:io.kubernetes.pod.namespace": kube-system
          "k8s:k8s-app": kube-dns
      toPorts:
        - ports:
           - port: "53"
             protocol: ANY
          rules:
            dns:
              - matchPattern: "*"
    - toFQDNs:
        - matchName: "www.baidu.com"

技术分享图片

二、第四层配置示例

除了第3层策略外,还可以单独指定第4层的策略,它限制了endpoints使用特定协议在特定端口上收发数据包的能力。如果没有为endpoints指定第4层策略,则允许其在所有第4层端口和协议(包括ICMP)上发送和接收。如果指定了任何第4层策略,则ICMP将被阻止,除非它与该策略允许的连接相关。应用服务端口映射后,第4层策略将应用于端口。

1.Port

配置一个简单的示例,httpbox-b对其他的所有服务只开启8000端口

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "b-from-all-port"
spec:
  endpointSelector:
    matchLabels:
      app: httpbox-b
  ingress:
    - toPorts:
      - ports:
        - port: "8000"
          protocol: TCP

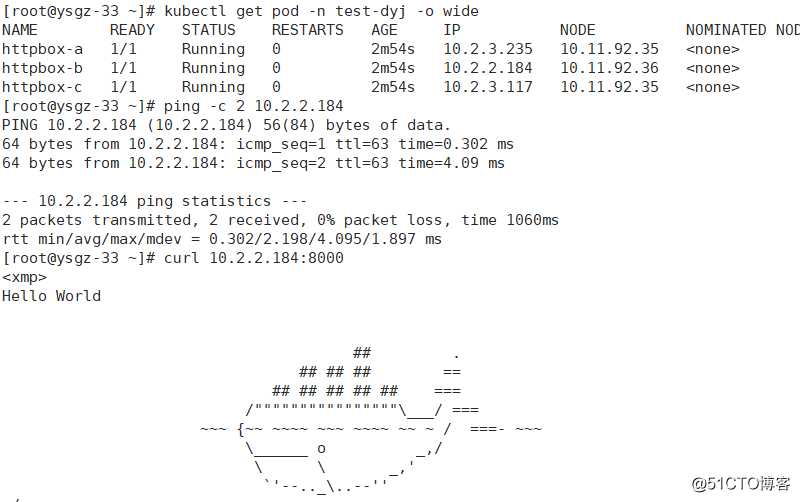

策略未配置前

技术分享图片

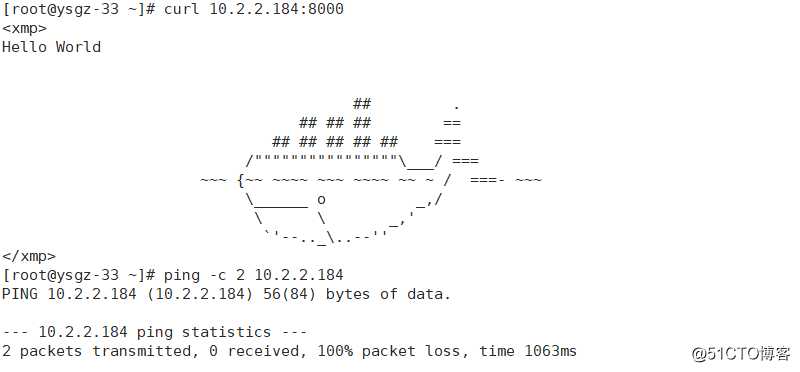

策略配置后,可以看到ICMP报文已经被禁止

技术分享图片

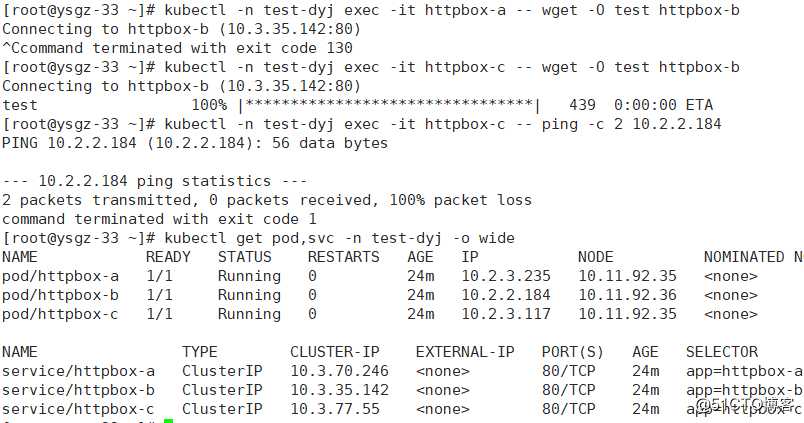

与labels相关的4层配置,该策略定义了标签app=httpbox-c所选择的endpoints才能访问httpbox-b的相应端口

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "b-from-c-port"
spec:
  endpointSelector:
    matchLabels:
      app: httpbox-b
  ingress:
  - fromEndpoints:
    - matchLabels:
        app: httpbox-c
    toPorts:
    - ports:
      - port: "8000"
        protocol: TCP

技术分享图片

三、第七层配置示例

第7层策略规则嵌入第4层示例规则中,并且可以为入口和出口指定。L7Rules结构是是一个包含协议特定字段枚举的基本类型。

目前第七层策略支持的有HTTP\DNS\Kafka(测试阶段)。

需要注意的是当前每个endpoints最多支持40个端口在第七层策略上,以及不支持节点选择的策略。

1.HTTP

使用http类型的策略有以下字段可以选择:

  • Path:与请求路径匹配的扩展POSIX正则表达式;
  • Method:请求的方法,如GETPOSTPUTPATCHDELETE等;
  • Host:与请求的主机header匹配的正则表达式,例如:foo.com;
  • Headers:请求中存在的http header列表。

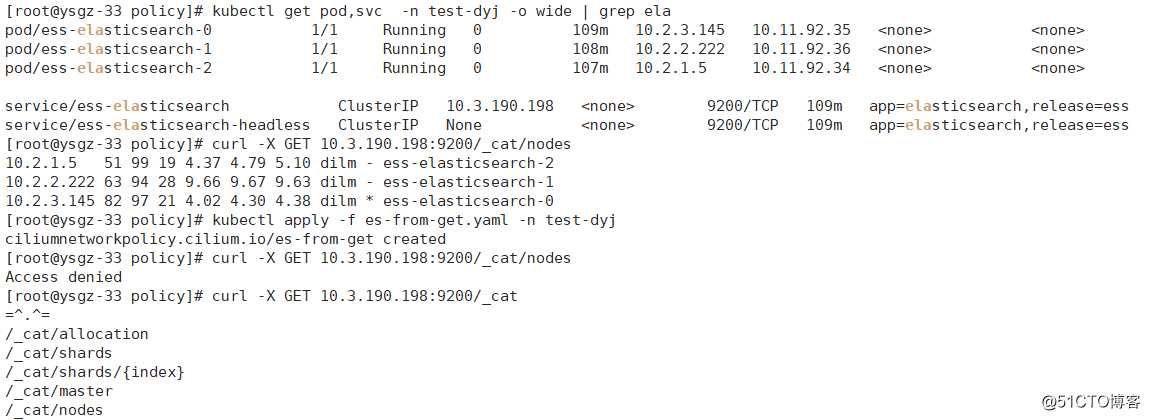

配置示例:允许GET /_cat

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "es-from-get"
spec:
  endpointSelector:
    matchLabels:
      app: elasticsearch
      release: ess
  ingress:
  - toCIDR:
    - 10.11.92.33/32
    toPorts:
    - ports:
      - port: "9200"
        protocol: TCP
      rules:
        http:
        - method: "GET"
          path: "/_cat"

技术分享图片

2.DNS

DNS策略可以通过以下方式应用:

  • matchName:允许查询matchName完全匹配的域。多个不同的名称可能会包含在单独的matchName条目中,并且允许查询与matchName匹配的域;
  • matchPattern:允许查询匹配matchPattern模式中的域,并考虑通配符。模式中域名允许由a-z0-9 .-这些字符组成;

注意事项:尽管可以在不使用任何其他第3层规则的情况下应用第7层DNS策略,但是第7层规则的存在将阻止其他的流量。

配置一个示例:httpbox-a只能访问baidu.com以及*.baidu.com

apiVersion: cilium.io/v2
kind: CiliumNetworkPolicy
metadata:
  name: "a-to-baidu-only-dns"
spec:
  endpointSelector:
    matchLabels:
      app: httpbox-a
  egress:
  - toEndpoints:
    - matchLabels:
       "k8s:io.kubernetes.pod.namespace": kube-system
       "k8s:k8s-app": kube-dns
    toPorts:
      - ports:
         - port: "53"
           protocol: ANY
        rules:
          dns:
            - matchName: "baidu.com"
            - matchPattern: "*.baidu.com"

  - toFQDNs:
      - matchName: "baidu.com"
      - matchPattern: "*.baidu.com"

技术分享图片

3.Kafka(测试阶段)

Kafka策略可以定义的字段为:

  • Role:支持两种类型的角色,produce和consume;
  • APIKey:与请求的key匹配的不区分大小写的字符串,例如 produce, fetch ,createtopic, deletetopic,该字段与Role不兼容;
  • APIVersion:允许的Kafka api版本,为空则允许所有版本;
  • ClientID:请求中提供的客户端标识符;
  • Topic:息中包含的主题名称。
apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "rule1"
spec:
  endpointSelector:
    matchLabels:
      app: kafka
  ingress:
  - fromEndpoints:
    - matchLabels:
        app: empire-hq
    toPorts:
    - ports:
      - port: "9092"
        protocol: TCP
      rules:
        kafka:
        - role: "produce"
          topic: "deathstar-plans"
        - role: "produce"
          topic: "empire-announce"
