Ansys Maxwell3——二维电场应用

时间：2020-09-18 12:15:15 阅读：130 评论：0 收藏：0 [点我收藏+]

3.1 二维静电场（Electrostatic）应用

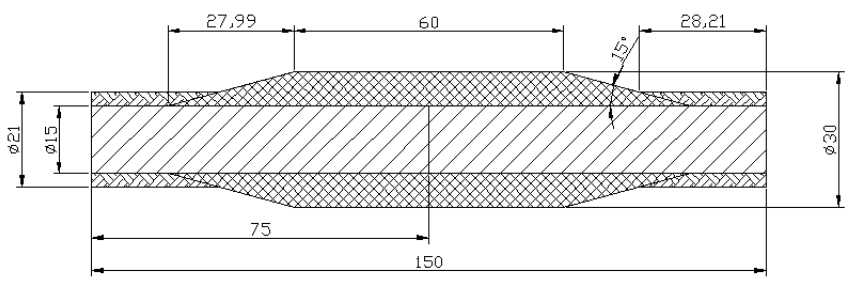

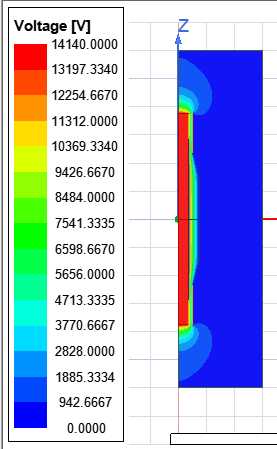

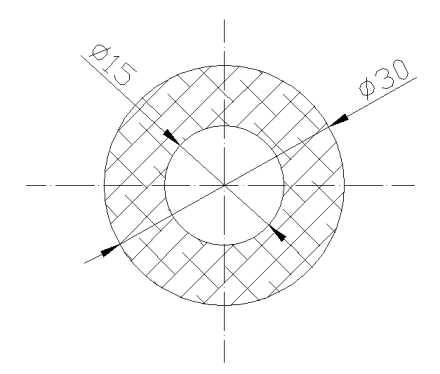

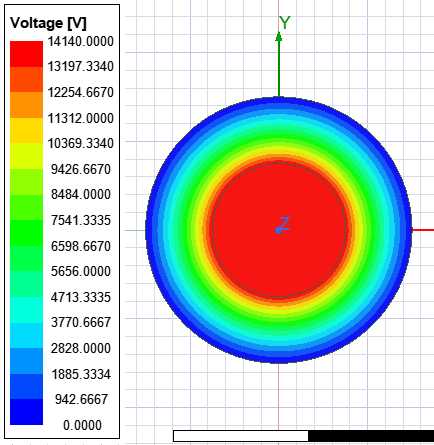

电压&电场强度：

技术分享图片

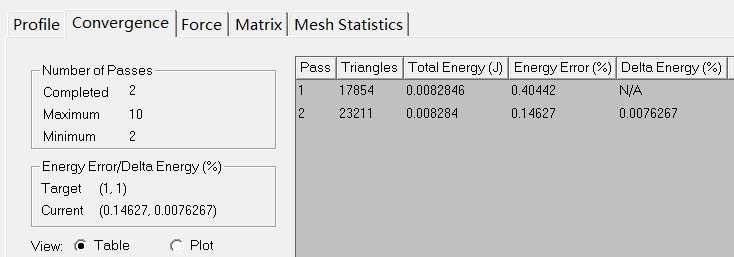

Solution Data：

技术分享图片

仅经过了一次网格加密就达到了所要的能量误差等级，满足了收敛要求。最终，网格剖分总个数为 23211 个。

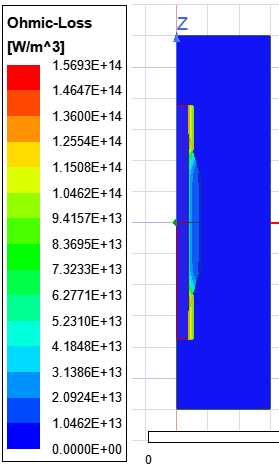

交流传导电密&欧姆损耗：

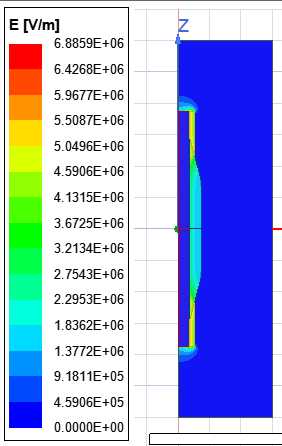

电场分布：

技术分享图片

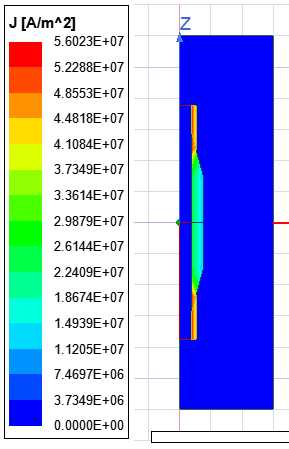

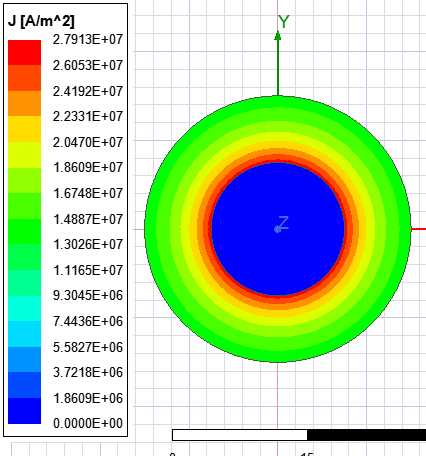

直流传导电密分布：

技术分享图片

静电场模块：可以计算恒定情况下的电荷分布、电势分布，计算的是标量电位函数，其余的例如电容分布矩阵、转矩、电场储能等都可以由标量电位计算得到。

交流传导电场模块：可以计算在正弦激励源下，绝缘层内的传导电密分布，以及由此形成的损耗分布。通过标量电位可以计算得到，容抗矩阵分布等相关属性。

直流传导电场模块：可以计算在直流源激励下，绝缘层里的传导电密分布，也可以计算得到由此形成的损耗分布等。
