NX二次开发-装配篇详解(UFUN C,NXOPEN C++,C# API介绍)【还没更新完】

这篇文章的内容涉及比较多，我一次写不完，要分几次去更新。

相信很多人在刚开始学NX装配相关二次开发的时候，都会有点搞不清楚，什么是实例，什么是原型这些专业术语等等。

我在刚接触的时候，也是很懵逼的。今天我整理了一下，做个装配篇特辑。我喜欢把自己的所学每日记下来，变成一种习惯，日积月累，提升自己。

作为一名开发者。一名程序员。就是要不断的去学习新知识新技术。一旦停止学习就意味着被淘汰。所以我并不在意别人去学习我的博客文章。

因为我是在不断的提升自我，坚持写博客就是一种体现。

------------------------------------------------------------------------

Assembly装配的常用术语

在装配环境中总保持只有一个部件是当前活动的，它叫工作部件(workpart)。用户创建的所有UF对象、表达式等都是在工作部件中创建。此外，还有一个叫当前显示部件(displaypart)的概念。

在UG的某些应用(如Modeling)时，当前显示部件和工作部件可以不同。

装配图是一类特殊的Part，它本身由多个Part所组成。装配图中的各个子图称为组件，组件本身也可以是装配图。装配图中并不包含子图，而是子图的再现。子图的所有再现都来自子图的原型，

子图的每个再现都叫做子图的实例。

• Prototype Tag：Part或Object在原本文件中的tag。
• Instance Tag：子Part被装配到父档中作为Instance的tag，是指用户绝对装配次数。
• Occurrence Tag：子Part或Object装配到主文档中作为Occurrence的tag。它只是一种映像，当同一个子Part或Object在主文档中被装配多次，它们的Occurrence Tag是不同的，分别表明了装配的先后次序以及在主文档中不同的映像。

装配树的结构

UG装配是以树型结构组织装配中的部件，一个部件文件中只能有一棵装配树，即只能存在一个装配根节点。装配中的节点由部件原型、部件事件与部件实例3种对象进行描述。

• 部件事件(partoccurrence)是装配环境下对实际存在的部件模型(即部件原型)的一种引用，部件事件也可以理解为指向部件原型的指针。如果需要一次或多次装配一个部件，并不复制该部件的原型，而是建立该部件原型所对应的事件。在装配中，不同的部件事件表征不同的装配节点，因此UG赋予它唯一的标识。
• 部件原型(partPrototype)是真实存在的部件模型，它记录了模型所需的所有数据。当一个部件文件被多次装入时，将产生不同的部件事件，但这些事件都指向相同的部件原型。可以看出，部件原型与部件事件之间形成一对多的映射关系。部件事件随原型的改变而改变，但修改部件事件不会影响它的原型。
• 部件实例(partInstance)记录子节点与其父节点之间的关联关系，从而形成各节点间的层次结构。在装配体重，部件与其子部件之间的装配关系是利用部件实例来描述的。部件实例是指一次或多次装入装配体的部件对象，它描述装配环境下实例之间的层次关系，并表征唯一的上下级部件间的装配关系。部件实例也可以理解为一种指针，由下级部件事件指向上一级部件事件。可以看出，部件实例与部件事件之间形成一对多的映射关系，即不同的装配节点可能具有相同的装配关系。

装配节点具有相同部件实例的条件有3个：

• 装配节点具有相同的部件原型。
• 父装配节点不能相同，即父节点事件不同。
• 父节点事件指向同一个部件文件，即父节点原型相同。

Assembly结构范例

 例如，由于Wheel Part-occur-tag-5与Wheel Part-occur-tag-7具有相同的部件原型和不同的父节点事件Axle Part-occur-tag-3与Axle Part-occur-tag-4，且父节点事件都指向相同

的部件原型，因此它们具有相同的部件实例Instance-tag-1；尽管Wheel Part-occur-tag-5与Wheel Part-occur-tag-6指向同一个部件原型，但其父节点相同，不满足上述条件(2)，因此它们具有不同的部件实例Instance-tag-1与Instance-tag-2。

通俗讲解：

以上这一堆专业术语都是出自西门子文档里。

你能看懂，能理解最好，不理解，我下面在通俗的讲一下，我个人的理解。如果理解有误，请留言评论指正错误。

一个工作部件里面添加了装配，由装配树根目录可以找到实例，实例可以找到部件事件(partocc)，事件可以找到原型对象(objectocc)

当前工作部件，当前显示部件，装配树，装配引用集这些我就不讲了，做二次开发的，应该多少都知道。

这里只重点介绍 部件事件，部件原型，部件实例。三种的区别。

• 部件事件(也叫partocc)
• 部件原型(也叫partPrototype)
• 部件实例(也叫partInstance)

请看下图

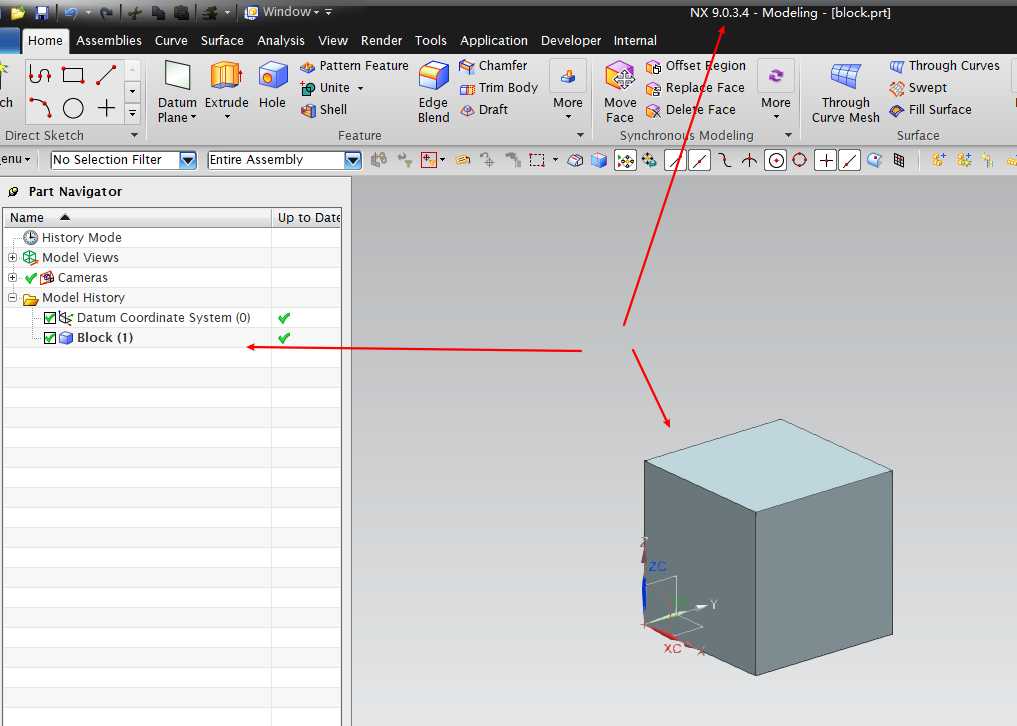

如图所示：我在当前的part里装配进来三个装配组件，这三个装配实际是由两个part装配进来的。而这两个单独part里的块和球是就是部件原型。

 然后现在你把块装配进来了，就产生了一种映射关系，被装配进来的并不是部件原型，而是部件事件，一个部件原型块，被装配进来两次，就产生了两个部件事件。

 上面装配进来显示的1，2，3块和球就是部件事件(partocc)。

那部件实例，又是什么呢？装配进来后，在装配树上体现父子级的，就是装配实例的体现。我们对装配子部件的操作，也都是要对部件实例去操作的，比如组件移动，组件抑制等等。

简单讲，每一个部件事件(partocc)都对应一个部件实例，想要在当前工作部件里对装配子部件做操作，就要先获取部件实例，在对其操作。如果操作部件事件或者部件原型是不管用的。

每个部件实例的名字是不同的，正常来说就是part文件的名字。但可以通过二次开发API把名字改掉，可以改成全部一样，或者全部不一样。手动没有办法去修改实例的名字，只能另存组件part，或者

重新装一个不同名字的组件进来。

装配模块常用API介绍：

1.UFUN C

2.NXOPEN C++

3.NXOPEN C#
