ER图是什么呢？

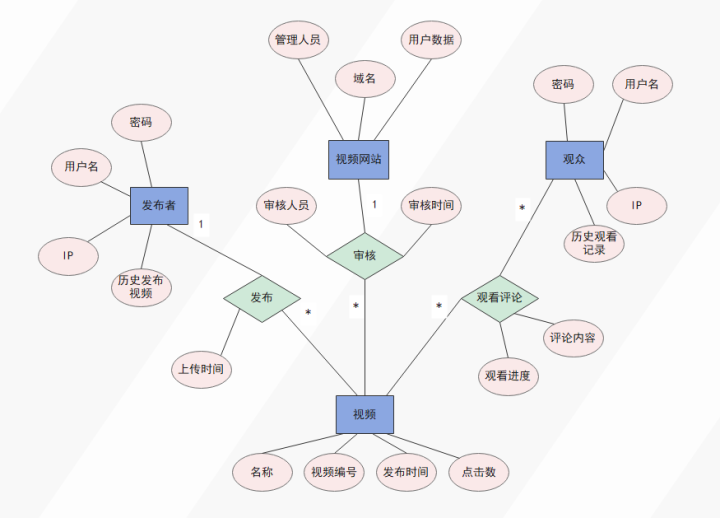

E-R图也称实体-联系图(Entity Relationship Diagram)，提供了表示实体类型、属性和联系的方法，用来描述现实世界的概念模型。它是描述现实世界关系概念模型的有效方法。是表示概念关系模型的一种方式。用“矩形框”表示实体型，矩形框内写明实体名称；用“椭圆图框”或圆角矩形表示实体的属性，并用“实心线段”将其与相应关系的“实体型”连接起来

ER图常见用途

ER图常常用在设计新的功能模板里，因为ER图专门清理实体类型和他们之间的关系。ER图不仅为你选择合适的技术方法，还能把明确的思想传达出出去，使得核心要素得到规范。



ER图绘制方法

如果你想方便快速的绘制出一幅专业的ER图，就只需要跟着以下的五个步骤便可以绘制出来，你会发现ER图的绘制很简单。

第一步：点击下载“亿图图示”软件，或者你也可以在网页在线版本进入，随后启动它，点击“新建”命令即可开始绘制了。

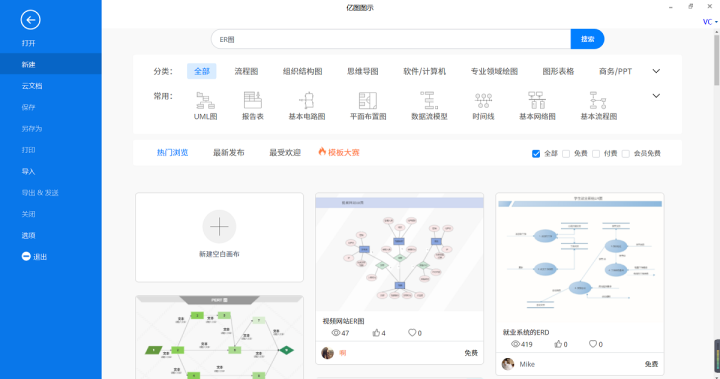

第二步：搜索框中输入ER图或者实体-联系图，选择自己喜欢的模板开始绘制选定好想要的模板后即可开始绘制。

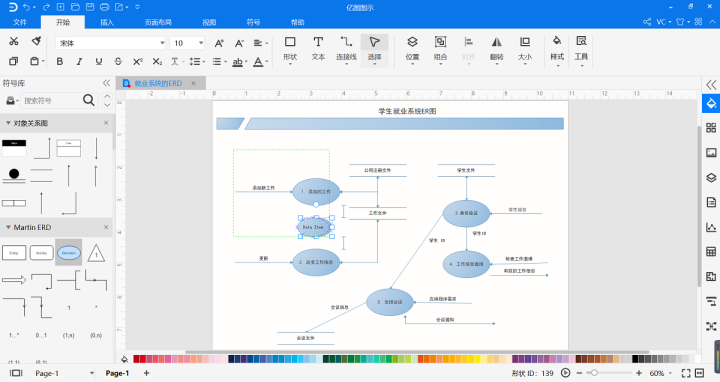

第三步：鼠标点击画布中的ER图，然后在左侧的属性面板中点击喜欢的符号图形，鼠标直接点击拖拽到想要的位置，具有自动对齐功能的亿图图示，能让你轻松摆布好ER图，不用手动去输入参数。轻松完成一个整齐而美观的ER图。还能变换格式，方便快捷，一键生成实体-联系图。

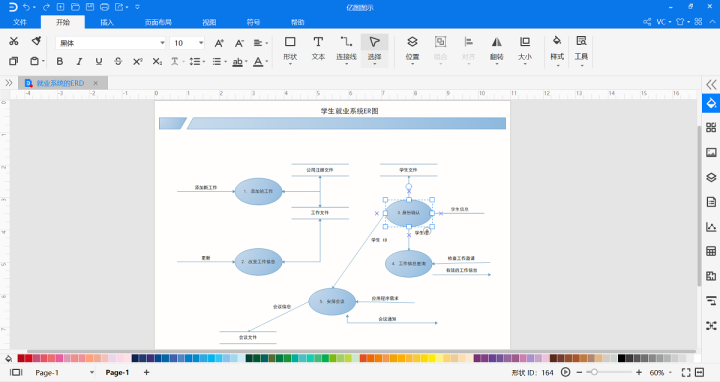

第四步：直接双击文本框，替换模板中需要更改的文字。

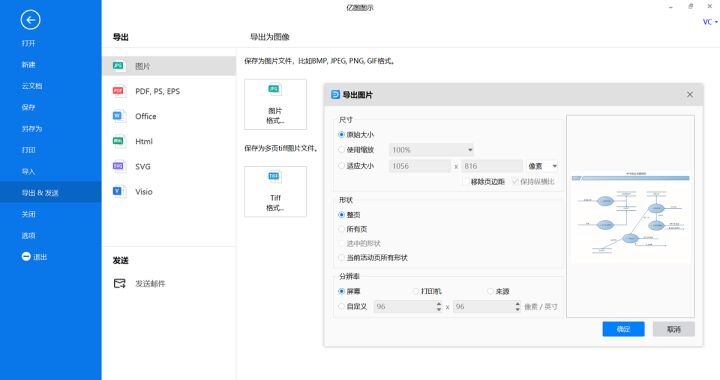

第五步：完成绘制后，直接点击左上角进行保存，当然，还可以直接保存为图片、Html、PDF、SVG、Word和Excel等格等等一些快捷阅读的格式。同时，你也可以点击一键快速分享给你那些有需要的朋友们。



ER图绘制软件——亿图图示

亿图图示作为一个设计型的可视化软件，可以在任何场合发挥你的创意和思维。软件内置260多种绘图方法，多种多样的模板及素材可以帮助作图人员快速绘制如时序图、流程图、思维导图，还有商务图表、组织结构图、甘特图、地图、线框图和数据模型图等专业图形，大大的提高了工作效率。亿图图示不仅适用于Windows、Mac以及Linux电脑系统平台，亿图还支持在线浏览器网页直接使用。实现了跨平台无障碍创作，适用于各种场景使用。这是一款我国人员自主开发设计的软件，全中文界面，让我们更加容易操作。打开亿图图示，选择自己钟意的模板就可以开始创作，由于操作简单快捷，短时间内就可以完成作品。

为什么选择亿图图示绘制ER图？

1、简单快上手，绘图好容易 拖拽式超亲和操作，具有自动对齐和吸附等优质操作，对于技术门槛要求很低，简单易上手，如鱼得水。 2、软件图标美，模板超丰富 为了避免不必要的麻烦，亿图图示内置260多个绘图类型，3000多个丰富优秀的图形模板，点击使用便可以作为自己的作品进行编辑。多种多样的模板及素材可以帮助作图人员快速绘制3、适配多平台，方便各个用户 亿图图示不用为系统不同导致文件打不开因影响交流而担心，因为亿图图示不仅适用于Windows、Mac以及Linux电脑系统平台，亿图还支持微信、手机号注册和在线浏览器网页直接使用，作品保存至云端，不仅节省了电脑的空间，你还可以随时随地打开查看 4、图文共存，丰富精彩 亿图图示具有许多种使用功能，图文插入，链接跳转，标注信息等等，让使用者无可挑剔 5、数据可视化 为使用者提供丰富的图文，避免了文字的枯燥，更能吸引读者阅读。同时少不了数据的引用，使得作品丰富多彩快捷方便 6、兼容范围广 亿图图示可以将图表一键转化为PDF、SVG、PNG 、Word、Excel、PPT等格式，支持Visio格式的批量导入和导出。还能分享到多种社交平台，比如微信，朋友圈，微博等等。

er图的绘制方法是怎么样的？
