本文将介绍如何快速设计固定尺寸的PCB板
第一步：打开AD软件，进入之“mechanical”层
第二步：英文状态下输入gg，修改栅格尺寸，一般为10mm

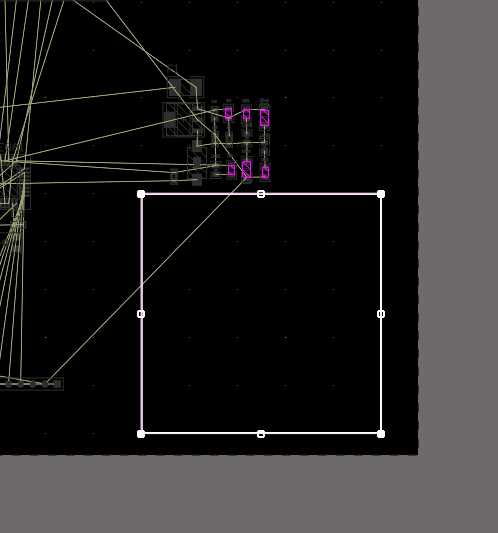

第三步：要画5cm,就是每条边5下。画出一个5cm*5cm的方形，注意需要是封闭图形（中间不能停笔，到一个转折点需要转折的时候连点两下鼠标左键）

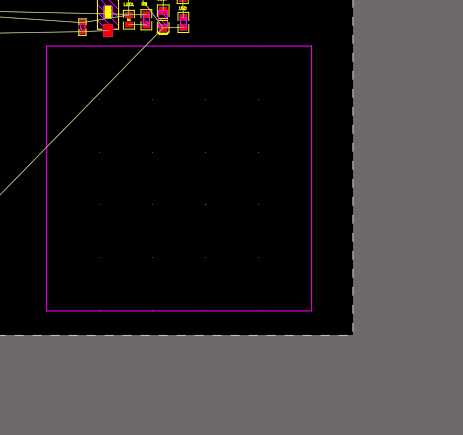

第四步：鼠标左键，框选刚刚画的所有线段

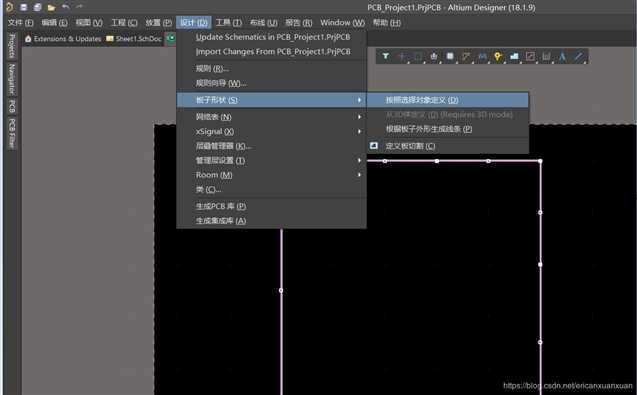

第五步： 工具栏依次选择‘设计’，‘板子形状’，‘按照选择对象定义’

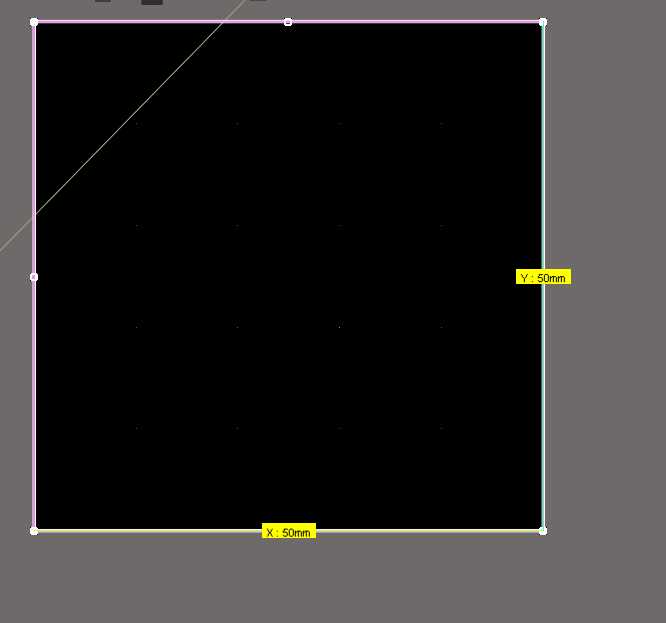

第六步：用ctrl+m，测量一下边长，显示50mm，就是5cm
