2.3-Air302(NB-IOT)-基础外设-输入检测

时间:2020-10-11 08:56:31      阅读:27      评论:0      收藏:0      [点我收藏+]

<p><iframe name="ifd" src="https://mnifdv.cn/resource/cnblogs/Learn-NB-IOT-Air302-ForLua" frameborder="0" scrolling="auto" width="100%" height="1500"></iframe></p>



电路图

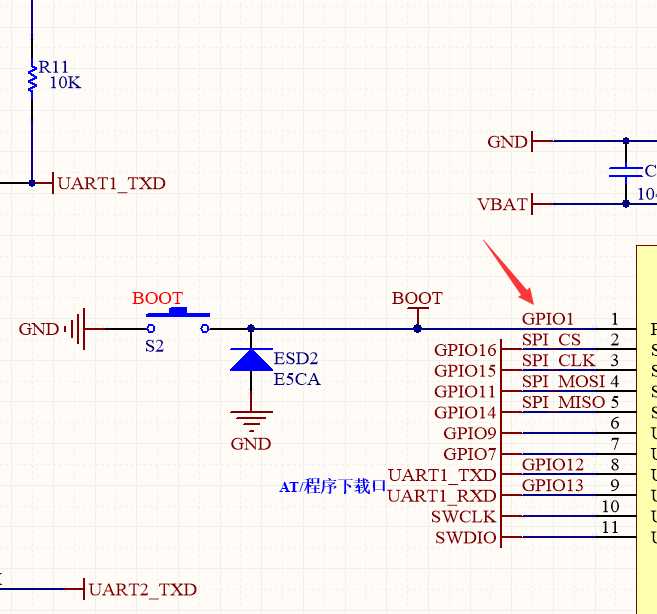

1. 按键可以作为输入检测使用

技术分享图片

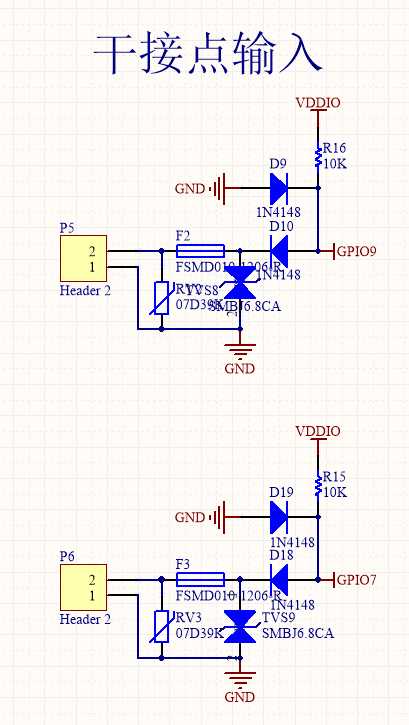

2.两路输入检测

技术分享图片







技术分享图片







配置引脚为输入模式,检测定时器轮训检测输入电平

技术分享图片





local Gpio9Value=0;
local Gpio9ValueCopy=0;

local Gpio9 = gpio.setup(9, nil) -- 输入模式

sys.taskInit(function()
    while 1 do
        Gpio9Value = Gpio9();
        if  Gpio9Value ~= Gpio9ValueCopy then
            Gpio9ValueCopy = Gpio9Value;
            log.info("Gpio9 is", Gpio9Value);
        end
    end
end)

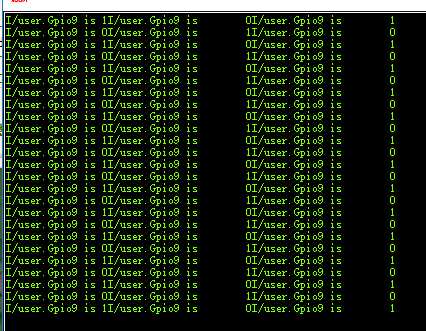

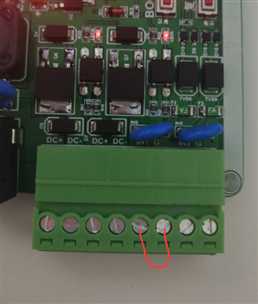

反复短接以下两个引脚

技术分享图片





技术分享图片

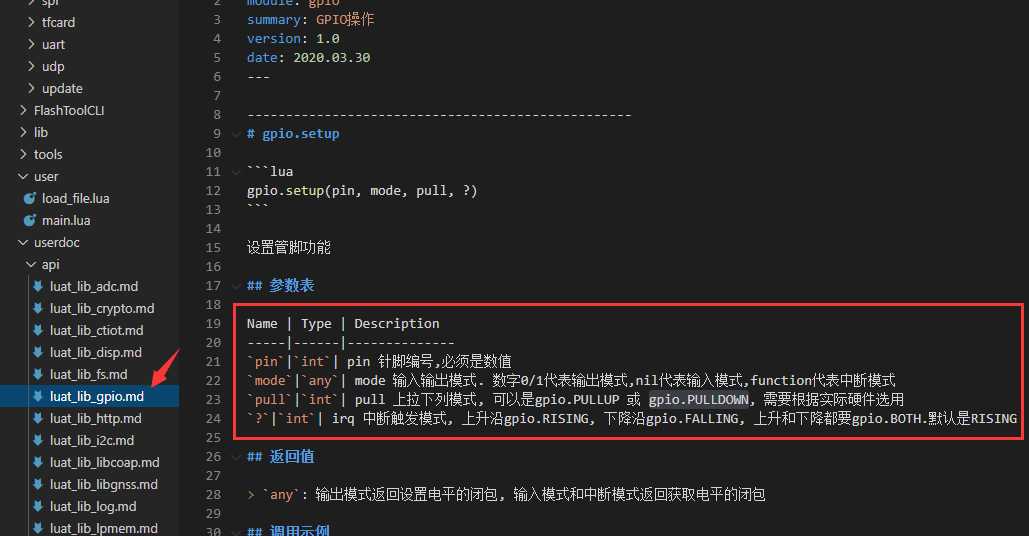

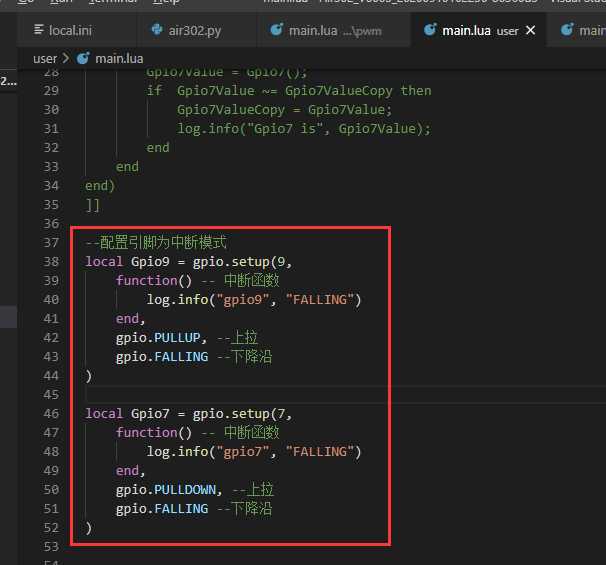

配置引脚为中断模式

技术分享图片







技术分享图片





--配置引脚为中断模式
local Gpio9 = gpio.setup(9,
    function() -- 中断函数
        log.info("gpio9", "FALLING")
    end,
    gpio.PULLUP, --上拉
    gpio.FALLING --下降沿
)

local Gpio7 = gpio.setup(7,
    function() -- 中断函数
        log.info("gpio7", "FALLING")
    end,
    gpio.PULLDOWN, --上拉
    gpio.FALLING --下降沿
)

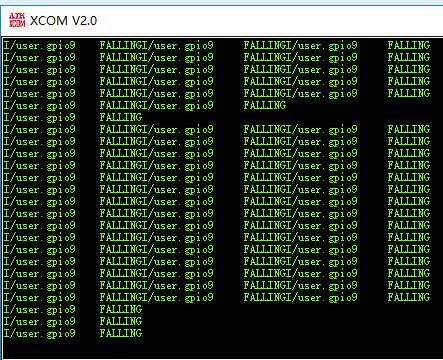

反复短接以下两个引脚

技术分享图片



技术分享图片
