理解文本识别网络CRNN



介绍文本识别网络 CRNN 的文章有很多,下面是我看过的写得很好的文章:



CRNN的论文是不得不看的,下面是论文和其中文翻译版:论文中文翻译

该网络模型的具体细节看上面几篇文章就可以了,我这里记录下我的一些理解,重点是 CTC 损失函数。



目录:

  1. CRNN 介绍
  2. CNN
  3. Map-to-Sequence
  4. RNN
  5. CTC loss
    1. 序列合并机制
    2. 训练阶段
    3. 测试阶段



1、CRNN 介绍

CRNN 全称为 Convolutional Recurrent Neural Network,主要用于端到端地对不定长的文本序列进行识别,不用先对单个文字进行切割,而是将文本识别转化为时序依赖的序列学习问题,就是基于图像的序列识别。

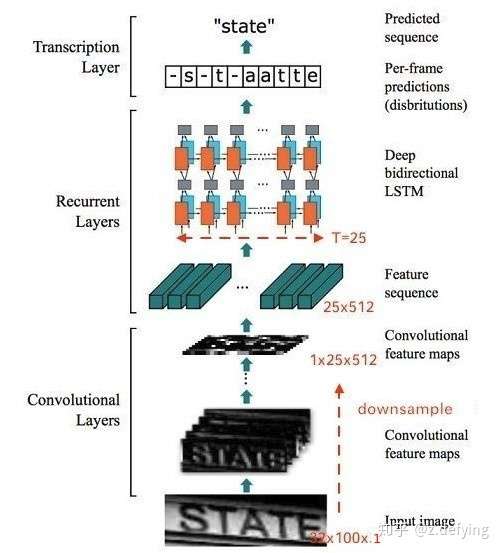

技术分享图片图来自文章:一文读懂CRNN+CTC文字识别



整个CRNN网络结构包含三部分,从下到上依次为:

  1. CNN(卷积层),使用深度CNN,对输入图像提取特征,得到特征图;
  2. RNN(循环层),使用双向RNN(BLSTM)对特征序列进行预测,对序列中的每个特征向量进行学习,并输出预测标签(真实值)分布;
  3. CTC loss(转录层),使用 CTC 损失,把从循环层获取的一系列标签分布转换成最终的标签序列。



2、CNN

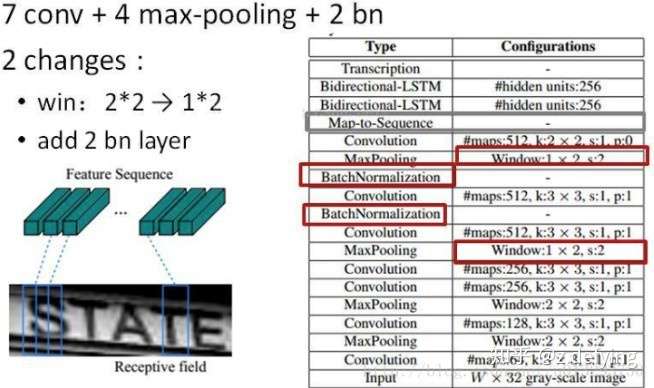

卷积层的结构图:

技术分享图片



这里有一个很精彩的改动,一共有四个最大池化层,但是最后两个池化层的窗口尺寸由 2x2 改为 1x2,也就是图片的高度减半了四次(除以 技术分享图片 ),而宽度则只减半了两次(除以 技术分享图片 ),这是因为文本图像多数都是高较小而宽较长,所以其feature map也是这种高小宽长的矩形形状,如果使用1×2的池化窗口可以尽量保证不丢失在宽度方向的信息,更适合英文字母识别(比如区分i和l)。



CRNN 还引入了BatchNormalization模块,加速模型收敛,缩短训练过程。



输入图像为灰度图像(单通道);高度为32,这是固定的,图片通过 CNN 后,高度就变为1,这点很重要;宽度为160,宽度也可以为其他的值,但需要统一,所以输入CNN的数据尺寸为 (channel, height, width)=(1, 32, 160)。

CNN的输出尺寸为 (512, 1, 40)。即 CNN 最后得到512个特征图,每个特征图的高度为1,宽度为40。



3、Map-to-Sequence

我们是不能直接把 CNN 得到的特征图送入 RNN 进行训练的,需要进行一些调整,根据特征图提取 RNN 需要的特征向量序列。

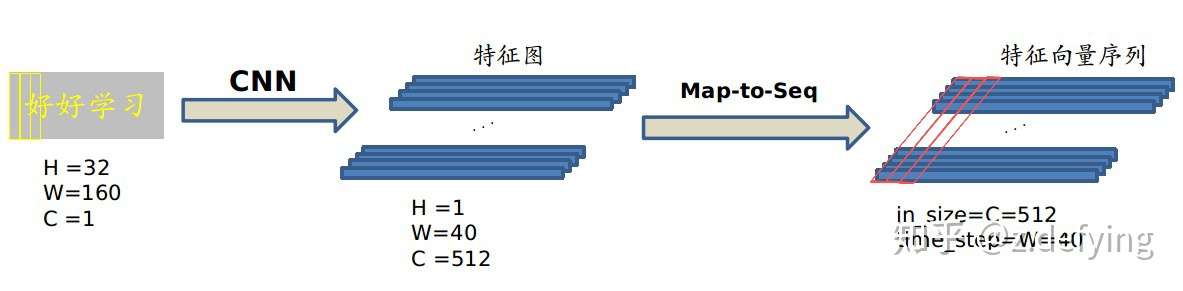

技术分享图片



现在需要从 CNN 模型产生的特征图中提取特征向量序列,每一个特征向量(如上图中的一个红色框)在特征图上按列从左到右生成,每一列包含512维特征,这意味着第 i 个特征向量是所有的特征图第 i 列像素的连接,这些特征向量就构成一个序列。

由于卷积层,最大池化层和激活函数在局部区域上执行,因此它们是平移不变的。因此,特征图的每列(即一个特征向量)对应于原始图像的一个矩形区域(称为感受野),并且这些矩形区域与特征图上从左到右的相应列具有相同的顺序。特征序列中的每个向量关联一个感受野。

如下图所示:

技术分享图片

这些特征向量序列就作为循环层的输入,每个特征向量作为 RNN 在一个时间步(time step)的输入。



4、RNN

因为 RNN 有梯度消失的问题,不能获取更多上下文信息,所以 CRNN 中使用的是 LSTM,LSTM 的特殊设计允许它捕获长距离依赖,不了解的话可以看一下这篇文章 对RNN和LSTM的理解

LSTM 是单向的,它只使用过去的信息。然而,在基于图像的序列中,两个方向的上下文是相互有用且互补的。将两个LSTM,一个向前和一个向后组合到一个双向LSTM中。此外,可以堆叠多层双向LSTM,深层结构允许比浅层抽象更高层次的抽象。

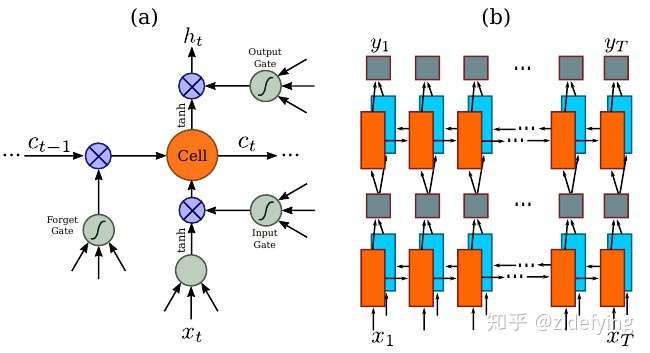

这里采用的是两层各256单元的双向 LSTM 网络:

技术分享图片

通过上面一步,我们得到了40个特征向量,每个特征向量长度为512,在 LSTM 中一个时间步就传入一个特征向量进行分类,这里一共有40个时间步。

我们知道一个特征向量就相当于原图中的一个小矩形区域,RNN 的目标就是预测这个矩形区域为哪个字符,即根据输入的特征向量,进行预测,得到所有字符的softmax概率分布,这是一个长度为字符类别数的向量,作为CTC层的输入。

因为每个时间步都会有一个输入特征向量 技术分享图片 ,输出一个所有字符的概率分布 技术分享图片 ,所以输出为 40 个长度为字符类别数的向量构成的后验概率矩阵

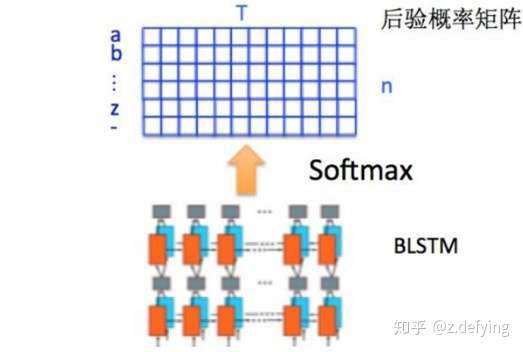

如下图所示:

技术分享图片

然后将这个后验概率矩阵传入转录层。



5、CTC loss

这算是 CRNN 最难的地方,这一层为转录层,转录是将 RNN 对每个特征向量所做的预测转换成标签序列的过程。数学上,转录是根据每帧预测找到具有最高概率组合的标签序列。

端到端OCR识别的难点在于怎么处理不定长序列对齐的问题!OCR可建模为时序依赖的文本图像问题,然后使用CTC(Connectionist Temporal Classification, CTC)的损失函数来对 CNN 和 RNN 进行端到端的联合训练。



5.1 序列合并机制

我们现在要将 RNN 输出的序列翻译成最终的识别结果,RNN进行时序分类时,不可避免地会出现很多冗余信息,比如一个字母被连续识别两次,这就需要一套去冗余机制。

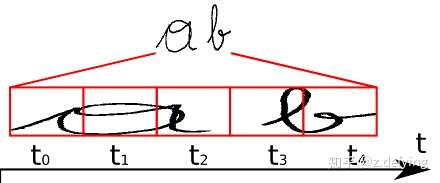

技术分享图片



比如我们要识别上面这个文本,其中 RNN 中有 5 个时间步,理想情况下 t0, t1, t2 时刻都应映射为“a”,t3, t4 时刻都应映射为“b”,然后将这些字符序列连接起来得到“aaabb”,我们再将连续重复的字符合并成一个,那么最终结果为“ab”。



这似乎是个比较好的方法,但是存在一个问题,如果是book,hello之类的词,合并连续字符后就会得到 bok 和 helo,这显然不行,所以 CTC 有一个blank机制来解决这个问题。



我们以“-”符号代表blank,RNN 输出序列时,在文本标签中的重复的字符之间插入一个“-”,比如输出序列为“bbooo-ookk”,则最后将被映射为“book”,即有blank字符隔开的话,连续相同字符就不进行合并。



即对字符序列先删除连续重复字符,然后从路径中删除所有“-”字符,这个称为解码过程,而编码则是由神经网络来实现。引入blank机制,我们就可以很好地解决重复字符的问题。



相同的文本标签可以有多个不同的字符对齐组合,例如,“aa-b”和“aabb”以及“-abb”都代表相同的文本(“ab”),但是与图像的对齐方式不同。更总结地说,一个文本标签存在一条或多条的路径。



5.2 训练阶段

在训练阶段,我们需要根据这些概率分布向量和相应的文本标签得到损失函数,从而训练神经网路模型,下面来看看如何得到损失函数的。

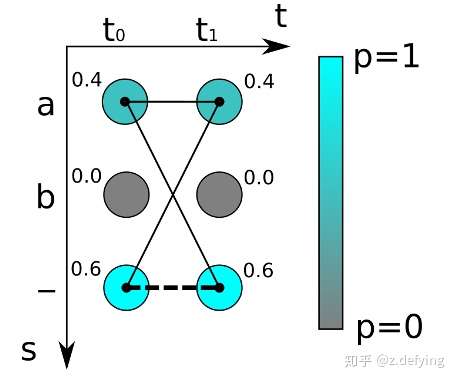

技术分享图片其中黑细线是代表文本“a”的路径,而粗虚线是代表空文本的路径



如上图,对于最简单的时序为 2 的字符识别,有两个时间步长(t0,t1)和三个可能的字符为“a”,“b”和“-”,我们得到两个概率分布向量,如果采取最大概率路径解码的方法,则“--”的概率最大,即真实字符为空的概率为0.6*0.6=0.36。

但是为字符“a”的情况有多种对齐组合,“aa”, “a-“和“-a”都是代表“a”,所以,输出“a”的概率应该为三种之和:

0.4 * 0.4 + 0.4 * 0.6 + 0.6 * 0.4 = 0.16 + 0.24 + 0.24 = 0.64



所以“a”的概率比空“”的概率高!如果标签文本为“a”,则通过计算图像中为“a”的所有可能的对齐组合(或者路径)的分数之和来计算损失函数

所以对于 RNN 给定输入概率分布矩阵为 技术分享图片 ,T 是序列长度,最后映射为标签文本 技术分享图片 的总概率为:

技术分享图片

其中 技术分享图片 代表从序列到序列的映射函数 技术分享图片 变换后是文本 技术分享图片 的所有路径集合,而 技术分享图片 则是其中的一条路径。每条路径的概率为各个时间步中对应字符的分数的乘积。

我们就是需要训练网络使得这个概率值最大化,类似于普通的分类,CTC的损失函数定义为概率的负最大似然函数,为了计算方便,对似然函数取对数。

通过对损失函数的计算,就可以对之前的神经网络进行反向传播,神经网络的参数根据所使用的优化器进行更新,从而找到最可能的像素区域对应的字符。

这种通过映射变换和所有可能路径概率之和的方式使得 CTC 不需要对原始的输入字符序列进行准确的切分。



5.3 测试阶段

在测试阶段,过程与训练阶段有所不同,我们用训练好的神经网络来识别新的文本图像。这时候我们事先不知道任何文本,如果我们像上面一样将每种可能文本的所有路径计算出来,对于很长的时间步和很长的字符序列来说,这个计算量是非常庞大的,这不是一个可行的方案。

我们知道 RNN 在每一个时间步的输出为所有字符类别的概率分布,即一个包含每个字符分数的向量,我们取其中最大概率的字符作为该时间步的输出字符,然后将所有时间步得到一个字符进行拼接得到一个序列路径,即最大概率路径,再根据上面介绍的合并序列方法得到最终的预测文本结果。

在输出阶段经过 CTC 的翻译,即将网络学习到的序列特征信息转化为最终的识别文本,就可以对整个文本图像进行识别。

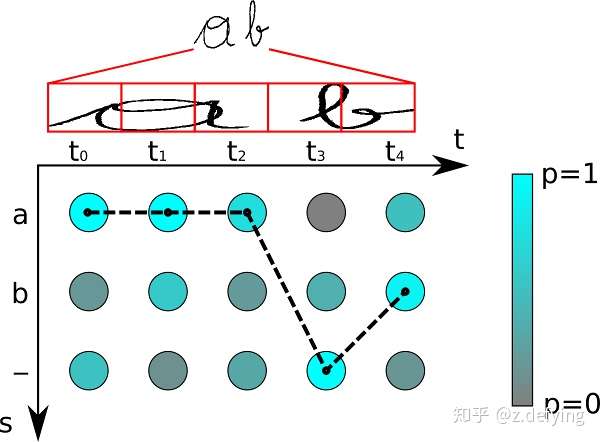

技术分享图片



比如上面这个图,有5个时间步,字符类别有“a”, “b” and “-” (blank),对于每个时间步的概率分布,我们都取分数最大的字符,所以得到序列路径“aaa-b”,先移除相邻重复的字符得到“a-b”,然后去除blank字符得到最终结果:“ab”。



总结

预测过程中,先使用标准的CNN网络提取文本图像的特征,再利用BLSTM将特征向量进行融合以提取字符序列的上下文特征,然后得到每列特征的概率分布,最后通过转录层(CTC)进行预测得到文本序列。

利用BLSTM和CTC学习到文本图像中的上下文关系,从而有效提升文本识别准确率,使得模型更加鲁棒。

在训练阶段,CRNN 将训练图像统一缩放为160×32(w × h);在测试阶段,针对字符拉伸会导致识别率降低的问题,CRNN 保持输入图像尺寸比例,但是图像高度还是必须统一为32个像素,卷积特征图的尺寸动态决定 LSTM 的时序长度(时间步长)



参考

An Intuitive Explanation of Connectionist Temporal Classification

Connectionist Temporal Classification

语音识别:深入理解CTC Loss原理

10686 一次 CTC-RNN 调参经历




如果觉得有用,就点个赞吧(? ??_??)?。

编辑于 2019-10-20
