UML建模与架构文档化

UML融合了多种面向对象的建模方法，利用图形与符号，直观地表达与展示，连通了不同行业/不同专业人士，搭起了业界沟通的桥梁

• UML的四种类型图
  • 用例图
    • 从外部用户角度描述系统功能，并指出功能执行者
  • 静态图
    • 显示了系统的静态结构，特别是存在事物的种类的内部结构相互之间的关系，包括类图、对象图、包图
  • 行为图
    • 描述系统的动态模型和组成对象间的交互关系，包括交互图、状态图、活动图
  • 实现图
    • 描述软件实现系统的组成和分布状况，包括构件图和部署图

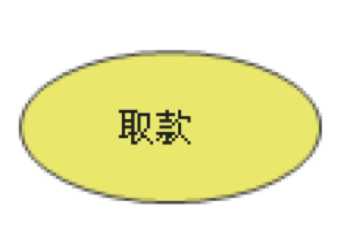

• 用例
  •





• 关系
  • 包含

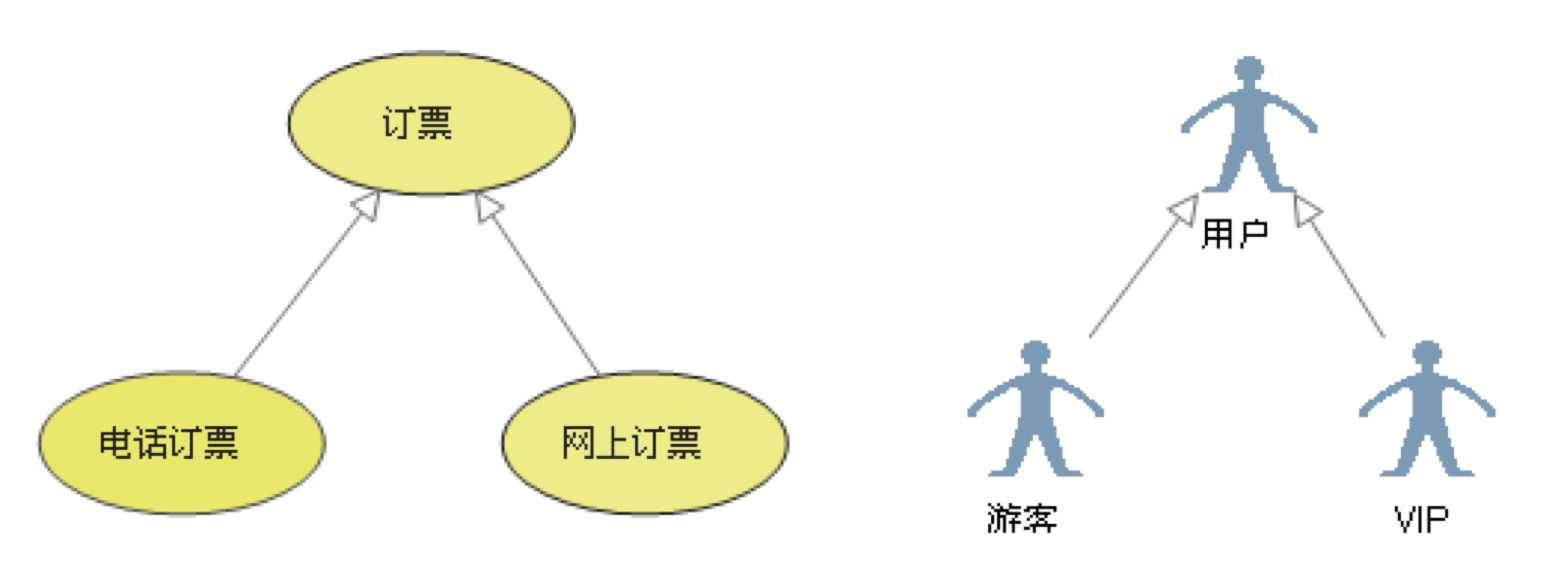

  • 泛化
    • 　　









  • 扩展

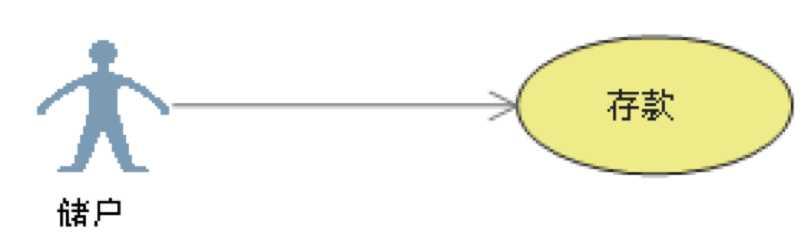

  • 关联
    • 表示参与者与用例之间的交互，通信途径，任何一方都可发送或接手消息。箭头指向消息接收方
    •
