流程图与活动图的区别:

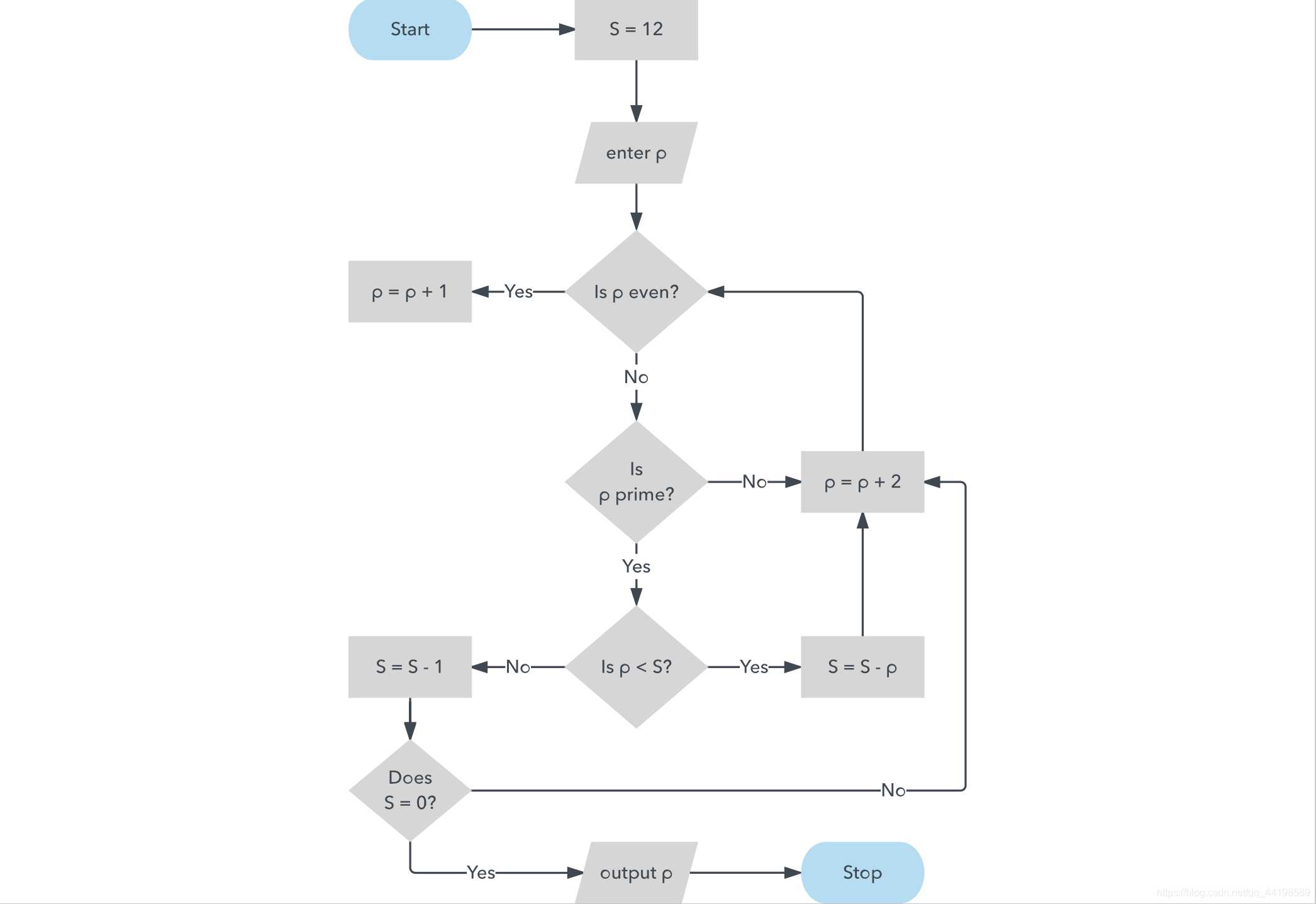

流程图是描述过程，系统或计算机算法的图。它们被广泛用于多个领域，以清晰，易于理解的图表记录，研究，计划，改进和交流经常复杂的过程。流程图有时被拼写为流程图，使用矩形，椭圆形，菱形以及可能的许多其他形状来定义步骤的类型，并使用连接箭头来定义流程和顺序。

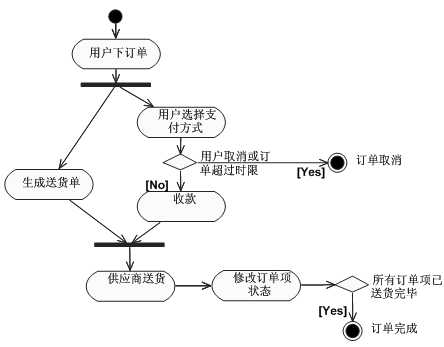

活动图是UML行为图。它代表每个活动如何一个接一个地流动。活动是系统的某种操作。此外，活动图有助于组织的业务和开发团队了解系统过程和行为。
活动图是逐步活动和动作的工作流的图形表示，并支持选择，迭代和并发流程图是说明特定问题的解决方案模型的图形表示
活动图是表示系统逐步活动的工作流程的UML行为图，而流程图是表示解决问题的步骤顺序的图形图。即使这两个符号相似，活动图和流程图之间也存在明显差异
流程图与活动图的联系
活动图本质上是一个流程图
