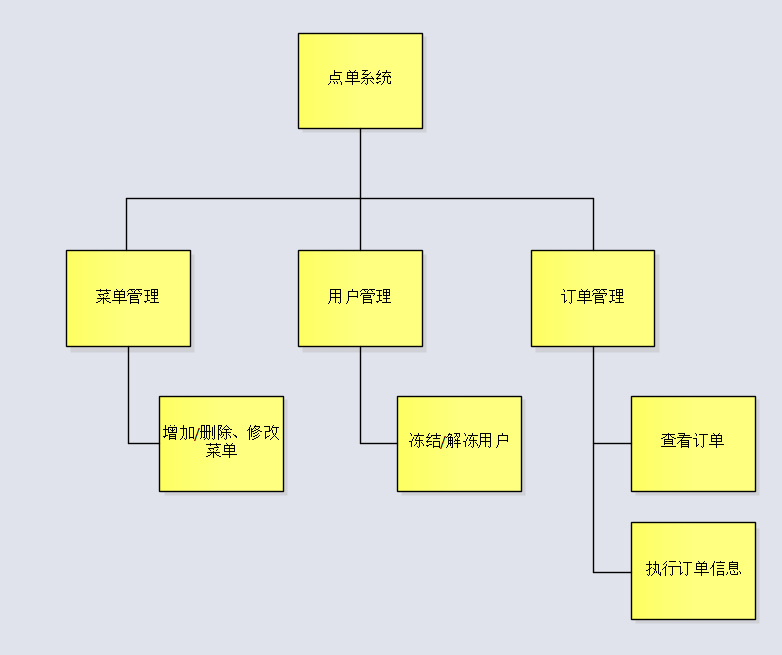

Organization Chart

 技术分享图片







The Organization Chart pattern creates elements and a diagram that model the roles, responsibilities and reporting lines for an organization. A variety of lines styles and colors have been used to assist in the layout and appeal of the diagram.



在这张图中主要是业务分析人员、业务架构师或其他涉众创建组织图,以在特定时间点表示组织的结构。组织部门、角色或指定人员。



本张图通常在企业或业务体系结构的定义期间使用,并允许将角色包含在存储库的其他部分中,例如表示哪个角色、头衔或人员负责给定的业务流程、功能或支持服务。



在图中我们做出的的修改

1.分列菜单管理,用户管理,订单管理

2.菜单管理中中加入增加删除和修改菜单

3.用户管理中完成冻结解冻用户

4.订单管理中查看订单并执行订单信息



本张图可应停用的场景

1.可被扩展和完成,以表示组织的结构,包括角色之间的通信关系。

2.创建元素的实例,以显示在给定时间点填补某个角色的人员。

3.添加标记值来捕获关于特定角色的其他信息,如横切功能组或地理位置。

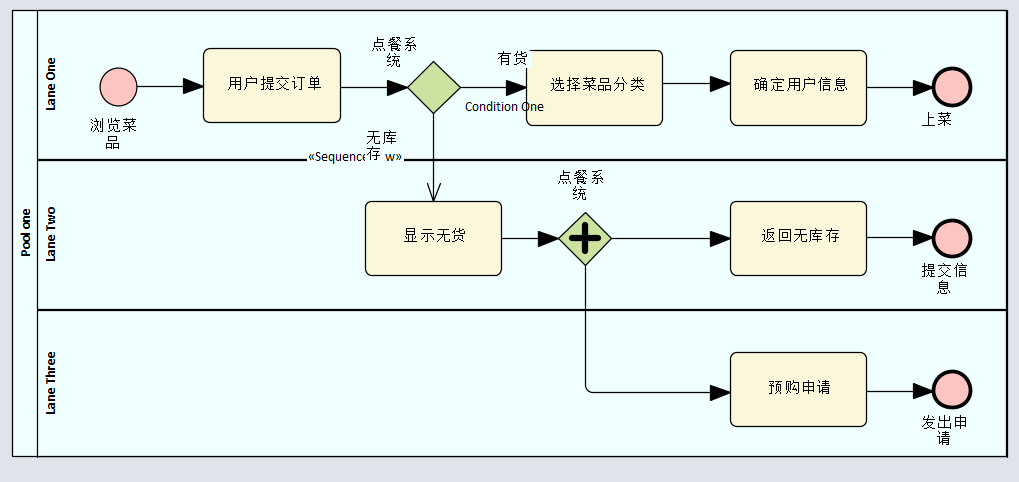

Business Process Diagram with Lanes

技术分享图片











The Business Process Diagram with Lanes Pattern creates Flow Objects including Activities and Start and End Events within three Lanes contained within a Pool. The Lanes are use to organize and categorize the elements in the lanes.

技术分享图片







通道的目的是对流对象进行组织和分类,通常用于指示谁执行通道中包含的活动或对其中的活动负责。通道可以用于其他目的,例如指示正在执行活动的位置,或者谁对一组活动具有控制权



模式可以在计划中的任何位置使用,但是通常在基线(当前状态)过程正在绘制或者目标(未来状态)过程正在定义的早期使用。对于组织来说,在企业或业务单元级别详细描述所有基线(当前状态)流程是非常常见的,因此这些流程是可用的,可以被多个项目重用



在图中我们做出的的修改

1.完善各个订单流程

2.建立不同流程之间的分支联系

3.窗口转换的选择条件





本张图可应用的场景

1.通过添加一个子图,从活动中创建下钻,这将使元素成为复合元素,并允许用户单击到流程中的下一层。

2.使用内置模板或用户定义模板,使用文档生成器自动创建文档。

3.使用仿真窗口中可用的内建仿真器创建图表的仿真。

4.用BPSim工具创建一个模拟,该工具允许对流程进行复杂的分析。

5.创建活动和存储库中的其他元素之间的跟踪关系,包括上行过程元素(如驱动程序)和目标以及下行过程元素(如用例、用户故事、组件)。

6.创建业务规则任务,并使用决策模型和符号(DMN)工具将该元素与决策模型中定义的决策关联起来。

7.如果有其他组织是流程的一部分,但位于所关注的组织的外部,则创建其他池。

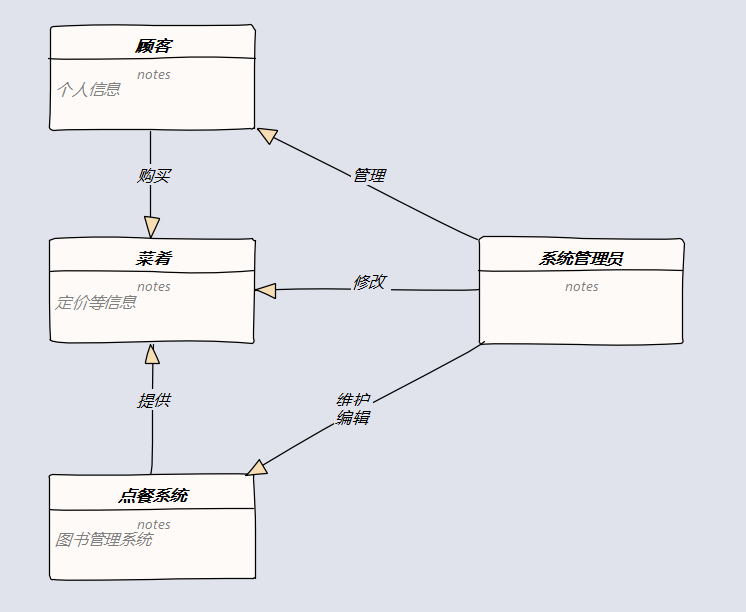

Domain Model

技术分享图片





The Domain Model pattern creates Classes on a Class diagram that describe the important concepts or ‘things‘ in the domain under discussion. Classes can be named and also have detailed notes. Connectors are used to describe the relationship between the elements much in the way that verbs are used in a natural language to describe how nouns interact.



其目的是创建一个领域中重要概念的模型,该模型可以用作通信设备,以确保所有涉众对概念有一个公共的和一致的理解



领域模型通常是在计划中创建的第一个模型之一,它形成了存储库其他部分开发的基础。它可以像使用字典一样作为交流工具使用,它还可以作为其他模型的参考,例如过程图或组件图,指示输入或输出的信息是什么。



在图中我们做出的的修改

1.系统管理员除却系统管理之外,须同时管理人员

2.最中的商品将于系统内统一调配后上齐

3.顾客可通过系统直接选择菜品

4.系统的维护须有管理员负责



本张图可应用的场景

1.这些元素可以在其他模型中使用,例如需求模型、过程模型、用例模型以及用户故事和组件模型

2.在为其他元素创建注释时,可以插入域元素以提供对域元素的超链接引用,从而提供对为域定义的概念的强大交叉引用

3.对于一个系统或计划来说,跨越多个领域是很常见的,可以为其他领域构建任意数量的其他领域模型
