生成CAM文档（Gerber）

CAM

??一个正常的CAM文档应包括n+8层，n指的是层数，8指的是：

1. 顶层丝印层，Silkscreen TOP
2. 底层丝印层，Silkscreen BOTTOM
3. 顶层组焊层，Solder Mask TOP
4. 底层组焊层，Solder Mask BOTTOM
5. 顶层助焊层，Paste Mask TOP
6. 底层助焊层，Paste Mask BOTTOM
7. 钻孔参考层，Drill Drawign
8. NC钻孔层，NC Drill
   如双面板需要2+8，十个文件

??以2 层（TOP，BOTTOM ）为例， 图示各层的设置：
TOP层

Silkscreen TOP 层

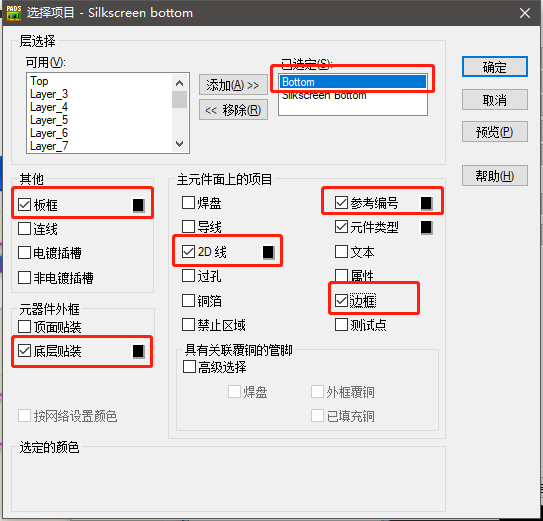

Silkscreen BOTTOM 层

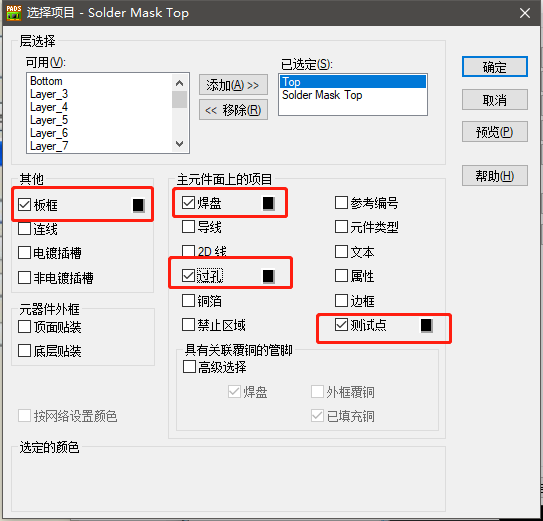

Solder Mask TOP 层

??设置阻焊补偿值(通常为4-10mil)

Solder Mask BOTTOM 层

与上面的TOP层一样设置阻焊补偿值

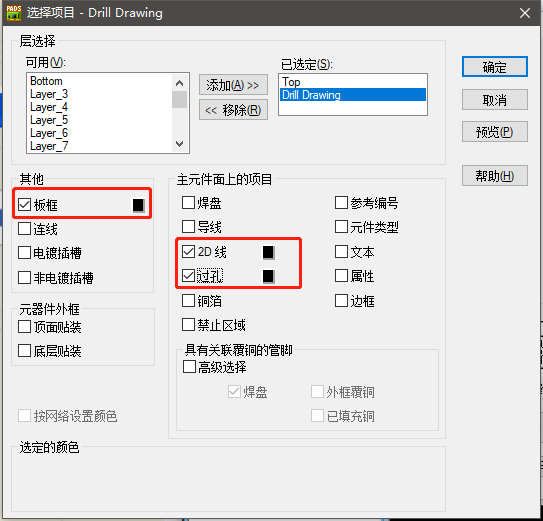

钻孔参考层， Drill Drawign

??钻孔符号表的设置

NC钻孔层（NC Drill）

各层设置完毕

生成CAM文档（Gerber）
