SIMD加速计算矩阵(组成原理实验5)

介绍

实验5的文档内容：https://shimo.im/docs/4iV7Rw1nxLgeMsBe/

以下仅实现了第一部分的SIMD的功能。

• a) 介绍
  并行化是计算机硬件的大趋势。然而，程序员不做任何修改，只依赖于计算机体系结构专家、编译器设计者和芯片工程师的工作就能让程序跑得更快，这样的日子已经一去不复返了。因此，如果想要让程序跑得更快，软件设计人员应该掌握并行编程的基本思想。
  在这部分实验中，你需要利用SIMD内蕴函数编写并行代码解决问题。
• b) 熟悉实验代码
  你将拿到两个源文件 randomized.cpp 和 common.h, 你可以在你熟悉的开发平台上编译randomized.cpp，并观察运行效果。你需要优化的函数sum()放在common.h头文件中，这段代码完成的核心功能是对一个整型数组进行有条件求和，并对程序运行时间进行计时。由于核心函数的SIMD版本还未实现，你应该能够看到两个版本之间的运行结果是不一致的。
• c) 使用SIMD内蕴函数对求和函数进行优化
  在common.h头文件中找到函数sum_simd(), 你需要根据以下代码进行相应的优化：

（注意：你仅仅需要对内层的循环体进行优化。）

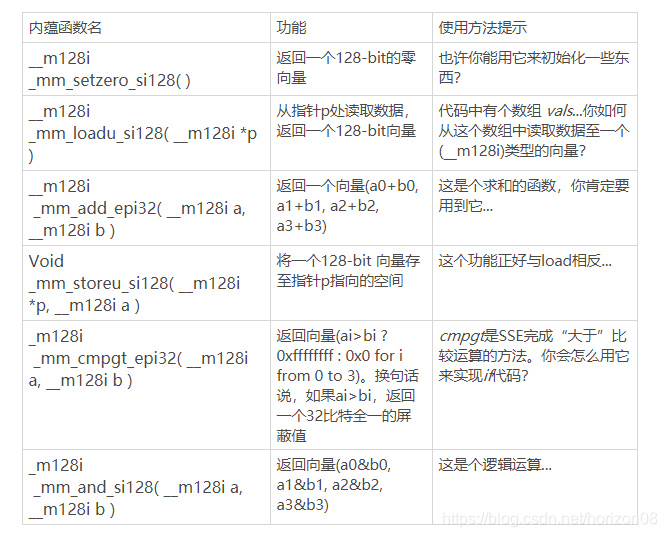

在优化的过程中，你可能会用到以下内蕴函数：

• d) 一些有益的提示

  • i. __m128i是Intel用于声明128-bit向量的数据类型，我们会用一个__m128i类型的变量存放四个32-bit的整形数；
  • ii. 代码中提供了一个叫做_127的变量，它当中包含了数字127的四份拷贝，你可以把它用在比较上；
  • iii. 在你完成内层循环体的计算之前，不要使用保存函数(_mm_storeu_si128)。这个函数的计算代价很高，如果你在每一次循环结束时都使用它，你会发现你的代码的性能不够好；
  • iv. 在访问__m128i类型的向量时，不推荐你直接地访问它当中的每一个元素，更好的方法是把__m128i类型的向量用storeu的方法存放到一个普通的数组当中，然后单独访问这个数组当中的元素；
  • e) 实验结果与实验报告
    当你完成代码之后，你应该能够观察到以下效果：

• i. SIMD版本的代码与未优化的代码的计算结果保持一致；

• ii. SIMD版本的代码应该要比未优化的代码快（快多少，记录下性能加速比，并且分析为什么你认为它是正确的结果）

  在你的实验报告中提供你的代码、运行结果和你的思考过程，并上传一个简短的带解说的演示视频（只给出代码截图和实验结果，但却不提供分析过程的不给分。）

• 实验给出的源代码common.h：

#ifndef COMMON_H
#define COMMON_H

#include <x86intrin.h>

#define NUM_ELEMS ((1 << 15) + 10)
#define OUTER_ITERATIONS (1 << 15)

/* 不要修改这个函数 */
long long int sum(unsigned int vals[NUM_ELEMS]) {
	clock_t start = clock();

	long long int sum = 0;
	for(unsigned int w = 0; w < OUTER_ITERATIONS; w++) {
		for(unsigned int i = 0; i < NUM_ELEMS; i++) {
			if(vals[i] >= 128) {
				sum += vals[i];
			}
		}
	}
	clock_t end = clock();
	printf("Time taken: %f s\n", (double)(end - start) / CLOCKS_PER_SEC);
	return sum;
}

/* 不要修改这个函数 */
long long int sum_unrolled(unsigned int vals[NUM_ELEMS]) {
	clock_t start = clock();
	long long int sum = 0;

	for(unsigned int w = 0; w < OUTER_ITERATIONS; w++) {
		for(unsigned int i = 0; i < NUM_ELEMS / 4 * 4; i += 4) {
			if(vals[i] >= 128) sum += vals[i];
			if(vals[i + 1] >= 128) sum += vals[i + 1];
			if(vals[i + 2] >= 128) sum += vals[i + 2];
			if(vals[i + 3] >= 128) sum += vals[i + 3];
		}

		//This is what we call the TAIL CASE
		//For when NUM_ELEMS isn‘t a multiple of 4
		//NONTRIVIAL FACT: NUM_ELEMS / 4 * 4 is the largest multiple of 4 less than NUM_ELEMS
		for(unsigned int i = NUM_ELEMS / 4 * 4; i < NUM_ELEMS; i++) {
			if (vals[i] >= 128) {
				sum += vals[i];
			}
		}
	}
	clock_t end = clock();
	printf("Time taken: %f s\n", (double)(end - start) / CLOCKS_PER_SEC);
	return sum;
}

long long int sum_simd(unsigned int vals[NUM_ELEMS]) {
	clock_t start = clock();

	//这句代码会为你生成一个含有若干个127的向量
	//思考题：为什么你需要它？
	__m128i _127 = _mm_set1_epi32(127);

	long long int result = 0;// 将最终计算的结果保存在这里

	//不要修改此行之上的任何代码！！！

	for(unsigned int w = 0; w < OUTER_ITERATIONS; w++) {
		/* 你的代码从这里开始 */

		/* 你的代码在这里结束 */

	}
	clock_t end = clock();
	printf("Time taken: %f s\n", (double)(end - start) / CLOCKS_PER_SEC);
	return result;
}

/* 不要修改这个函数 */
int int_comparator(const void* a, const void* b) {
	if(*(unsigned int*)a == *(unsigned int*)b) return 0;
	else if(*(unsigned int*)a < *(unsigned int*)b) return -1;
	else return 1;
}

#endif

• 源代码randomized.cpp

#include <time.h>
#include <stdio.h>
#include <stdlib.h>
#include "common.h"

/* ***不要修改这个文件！只能修改common.h的内容！*** */

int main(int argc, char* argv[]) {
	printf("Let‘s generate a randomized array.\n");
	unsigned int vals[NUM_ELEMS];
	long long int reference;
	long long int simd;
	long long int simdu;
	for(unsigned int i = 0; i < NUM_ELEMS; i++) vals[i] = rand() % 256;

	printf("Starting randomized sum.\n");
	printf("Sum: %lld\n", reference = sum(vals));

	printf("Starting randomized unrolled sum.\n");
	printf("Sum: %lld\n", sum_unrolled(vals));

	printf("Starting randomized SIMD sum.\n");
	printf("Sum: %lld\n", simd = sum_simd(vals));
	if (simd != reference) {
		printf("OH NO! SIMD sum %lld doesn‘t match reference sum %lld!\n", simd, reference);
	}
}

题目要求只修改common.h

我实现的代码，如下：

#ifndef COMMON_H
#define COMMON_H

#include <x86intrin.h>
#include <stdint.h>
#define NUM_ELEMS ((1 << 15) + 10)
#define OUTER_ITERATIONS (1 << 15)

/* 不要修改这个函数 */
long long int sum(unsigned int vals[NUM_ELEMS]) {
	clock_t start = clock();

	long long int sum = 0;
	for(unsigned int w = 0; w < OUTER_ITERATIONS; w++) {
		for(unsigned int i = 0; i < NUM_ELEMS; i++) {
			if(vals[i] >= 128) {
				sum += vals[i];
			}
		}
	}
	clock_t end = clock();
	printf("Time taken: %f s\n", (double)(end - start) / CLOCKS_PER_SEC);
	return sum;
}

/* 不要修改这个函数 */
long long int sum_unrolled(unsigned int vals[NUM_ELEMS]) {
	clock_t start = clock();
	long long int sum = 0;

	for(unsigned int w = 0; w < OUTER_ITERATIONS; w++) {
		for(unsigned int i = 0; i < NUM_ELEMS / 4 * 4; i += 4) {
			if(vals[i] >= 128) sum += vals[i];
			if(vals[i + 1] >= 128) sum += vals[i + 1];
			if(vals[i + 2] >= 128) sum += vals[i + 2];
			if(vals[i + 3] >= 128) sum += vals[i + 3];
		}

		//This is what we call the TAIL CASE
		//For when NUM_ELEMS isn‘t a multiple of 4
		//NONTRIVIAL FACT: NUM_ELEMS / 4 * 4 is the
		// largest multiple of 4 less than NUM_ELEMS
		for(unsigned int i = NUM_ELEMS / 4 * 4; i < NUM_ELEMS; i++) {
			if (vals[i] >= 128) {
				sum += vals[i];
			}
		}
	}
	clock_t end = clock();
	printf("Time taken: %f s\n", (double)(end - start) / CLOCKS_PER_SEC);
	return sum;
}

long long int sum_simd(unsigned int vals[NUM_ELEMS]) {
	clock_t start = clock();

	//这句代码会为你生成一个含有若干个127的向量
	//思考题：为什么你需要它？
	//用来实现比较对应的128， (>127) == (>=128)
	__m128i _127 = _mm_set1_epi32(127);
	//用来比较数字是否>=128
	long long int result = 0;// 将最终计算的结果保存在这里

	//不要修改此行之上的任何代码！！！

	__m128i p =  _mm_setzero_si128( );//用来保存从数组中读取的数据

	for(unsigned int w = 0; w < OUTER_ITERATIONS; w++) {
		/* 你的代码从这里开始 */
		__m128i sum = _mm_setzero_si128( );//需要sum的值
		for(unsigned int i = 0; i < NUM_ELEMS / 4 * 4; i += 4){

			__m128i* h = (__m128i*)(vals+i);//地址强制类型转换
			p = _mm_loadu_si128( h );//从指针中获取值,获取128位,即4Byte,恰好是vals[0-3]
			__m128i flag =  _mm_setzero_si128( );
		 	flag = _mm_cmpgt_epi32( p , _127 ); //大于127时应该是oxfffff，
		 	//一下子比较四个向量, 4Byte的每一bits都是应该是十进制的-1,而但小于时则会出现ox0000,
		 	//所以就是0, 在flag中的四个部分中分别比较后的结果会变成四个部分保存,
		 	//所以只存在-1和0的结果.如果都大于,(-1,-1,-1,-1).

		 	//这样子的话,-1时是每一bis都是1, 那么我们取大于的时候,
		 	//直接用flag和我们的p来做and与计算, 那么如果大于,直接保留不变,
		 	//小于的话是0,与完后变成0,相当于跳过计算,不影响我们的计算结果.

			__m128i hi = _mm_setzero_si128( );
			hi = _mm_and_si128( p, flag );

			sum = _mm_add_epi32(sum, hi);

		}
			//int 一般为32位, 4*32 = 128
			int32_t *k = (int *)&sum;//将_m128i转换为4个int型的数组 (
			result = result + k[0] + k[1] + k[2] + k[3];//将其全部加入result

		for(unsigned int i = NUM_ELEMS / 4 * 4; i < NUM_ELEMS; i++) {
			if (vals[i] >= 128) {
				result += vals[i];
			}

		}
		//result *= OUTER_ITERATIONS;
		/* 你的代码在这里结束 */
	}
	clock_t end = clock();
	printf("Time taken: %f s\n", (double)(end - start) / CLOCKS_PER_SEC);
	return result;
}

/* 不要修改这个函数 */
int int_comparator(const void* a, const void* b) {
	if(*(unsigned int*)a == *(unsigned int*)b) return 0;
	else if(*(unsigned int*)a < *(unsigned int*)b) return -1;
	else return 1;
}

#endif

Nice
