实验4 汇编应用编程和c语言程序反汇编分析

时间:2020-12-17 11:49:04      阅读:58      评论:0      收藏:0      [点我收藏+]

1. 实验任务1

编程:在屏幕中间分别显示绿色、绿底红色、白底蓝色的字符串welcome to masm!

源程序如下:

 1 assume cs:code, ds:data
 2
 3 data segment
 4     db welcome to masm!
 5 data ends
 6
 7 code segment
 8 start:     mov ax,data
 9             mov ds,ax;将数据段基址赋给DS寄存器
10             mov ax,0b800h;默认在显存第0列显示时,对应的显存空间为B8000H ~ B8F9FH。此处以B800H作为附加段地址
11             mov es,ax;存入附加段寄存器ES
12
13             mov bx,0h
14             mov cx,16;共计16个字符,循环16次
15
16             mov si,720h;一屏25行80列,每一行160个字节,屏幕中间位置对应的显存地址为11*160+40h=6E0+40h=720h
17             mov di,0
18
19 s:          mov bl,ds:[di];获取字符
20             mov bh,02h;按位设置属性字节,绿色,00000010B,02H
21             mov es:[si],bx
22             mov bh,24h;绿底红色,00100100B,24H
23             mov es:[si+160],bx;进行换行
24             mov bh,71h;白底蓝色,01110001B,71H
25             mov es:[si+2*160],bx
26
27             inc di;下一字符
28             add si,2
29             loop s
30
31             mov ax,4c00h
32             int 21h
33
34 code ends
35 end start

运行结果截图如下:

技术分享图片





2. 实验任务2

编写子程序printStr,实现以指定颜色在屏幕上输出字符串。调用它,完成字符串输出。

使用任意文本编辑器,录入汇编源程序task2.asm。

源程序如下:

 1 assume cs:code, ds:data
 2 data segment
 3     str db try, 0
 4 data ends
 5
 6 code segment
 7 start:
 8     mov ax, data
 9     mov ds, ax
10
11     mov si, offset str
12     mov al, 2
13     call printStr
14
15     mov ah, 4ch
16     int 21h
17
18 printStr:
19     push bx
20     push cx
21     push si
22     push di
23
24     mov bx, 0b800H
25     mov es, bx
26     mov di, 0
27 s:      mov cl, [si]
28     mov ch, 0
29     jcxz over
30     mov ch, al
31     mov es:[di], cx
32     inc si
33     add di, 2
34     jmp s
35
36 over:   pop di
37     pop si
38     pop cx
39     pop bx
40     ret
41
42 code ends
43 end start

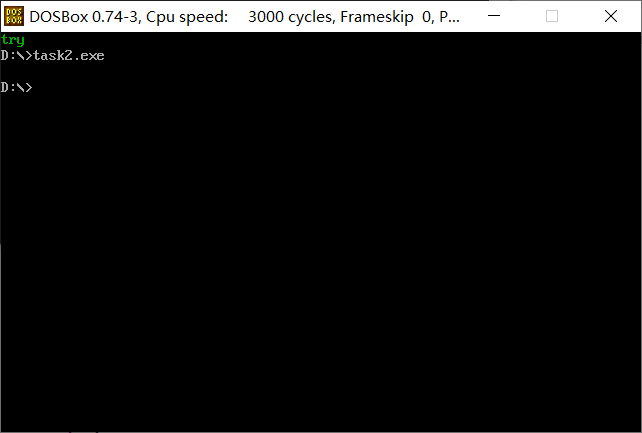

汇编、运行程序,观察运行结果。 运行结果截图如下:

技术分享图片

line3改为str db another try, 0

line12改为: mov al, 4

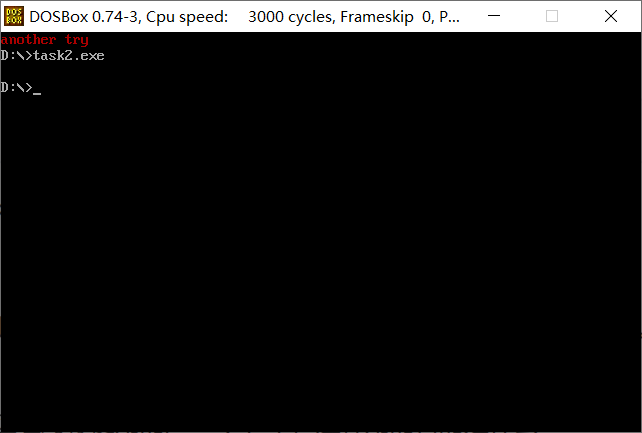

再次汇编、运行程序,观察运行结果。运行结果截图如下:

技术分享图片

line18-40中:

  • line19-22, line36-39,这组对称使用的push、pop,这样用的目的是什么?

    四个寄存器中的数据压入栈,执行出栈操作时恢复,能保证数据不受影响。

  • line30的功能是什么?

    将寄存器cx中存储的字符,包含低位字节的ASCII码和高位字节的字符属性,送到指定的显存地址。





3. 实验任务3

使用任意文本编辑器,录入汇编源程序task3.asm。

源程序如下:

 1 assume cs:code, ds:data
 2 data segment
 3         x dw 1984
 4         str db 16 dup(0)
 5 data ends
 6
 7 code segment
 8 start:
 9         mov ax, data
10         mov ds, ax
11         mov ax, x
12         mov di, offset str
13         call num2str
14
15         mov ah, 4ch
16         int 21h
17
18 num2str:
19         push ax
20         push bx
21         push cx
22         push dx
23
24         mov cx, 0
25         mov bl, 10
26 s1:
27         div bl
28         inc cx
29         mov dl, ah
30         push dx
31         mov ah, 0
32         cmp al, 0
33         jne s1
34 s2:
35         pop dx
36         or dl, 30h
37         mov [di], dl
38         inc di
39         loop s2
40
41         pop dx
42         pop cx
43         pop bx
44         pop ax
45
46         ret
47 code ends
48 end start

子任务1

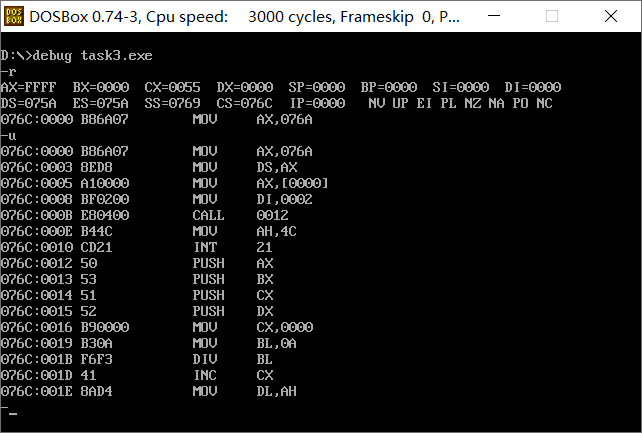

task3.asm进行汇编、链接,得到可执行程序后,在debug中使用u命令反汇编;

技术分享图片

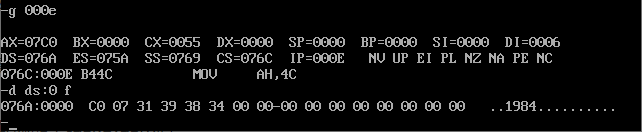

使用g命令执行 line15(程序退出之前),使用d命令查看数据段内容,观察是否把转换后的数字字符串‘1984‘存放在数据段中str标号后面的单元。

根据如下结果截图,‘1984‘已存放在相应单元中。

技术分享图片



子任务2

task3.asm源代码进行修改、完善,把task2.asm中用于输出以0结尾的字符串的子程序加进来,实现对转换后的字符串进行输出。

修改后的代码如下:

 1 assume cs:code, ds:data
 2 data segment
 3         x dw 1984
 4         str db 16 dup(0)
 5 data ends
 6
 7 code segment
 8 start:
 9         mov ax, data
10         mov ds, ax
11         mov ax, x
12         mov di, offset str
13         call num2str
14         mov si,offset str
15         mov al,2
16         call printStr
17         mov ah, 4ch
18         int 21h
19
20 num2str:
21         push ax
22         push bx
23         push cx
24         push dx
25
26         mov cx, 0
27         mov bl, 10
28 s1:
29         div bl
30         inc cx
31         mov dl, ah
32         push dx
33         mov ah, 0
34         cmp al, 0
35         jne s1
36 s2:
37         pop dx
38         or dl, 30h
39         mov [di], dl
40         inc di
41         loop s2
42
43         pop dx
44         pop cx
45         pop bx
46         pop ax
47
48         ret
49
50 printStr:
51     push bx
52     push cx
53     push si
54     push di
55
56     mov bx, 0b800H
57     mov es, bx
58     mov di, 0
59 s:      mov cl, [si]
60     mov ch, 0
61     jcxz over
62     mov ch, al
63     mov es:[di], cx
64     inc si
65     add di, 2
66     jmp s
67
68 over:   pop di
69     pop si
70     pop cx
71     pop bx
72     ret
73
74 code ends
75 end start

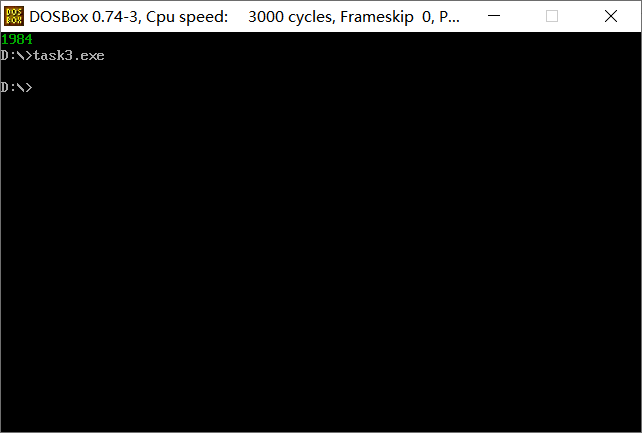

结果截图如下:

技术分享图片

task3.asm源代码中,line3中整数改成0~2559之间的任意数值,运行测试,观察结果。

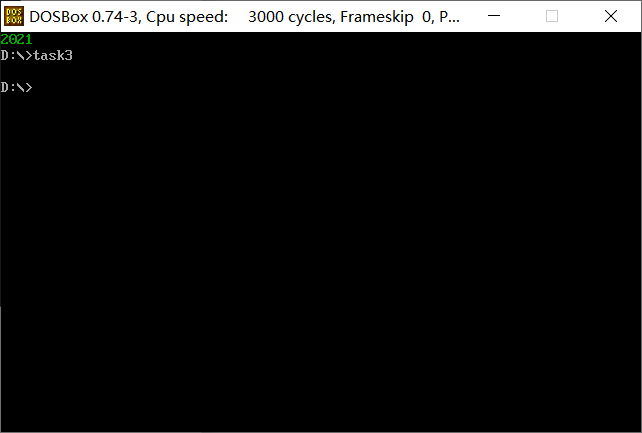

此处修改为 x dw 2021 ,结果截图如下:

技术分享图片





4. 实验任务4

使用任意文本编辑器,录入汇编源程序task4.asm。

源程序如下:

 1 assume cs:code, ds:data
 2 data segment
 3         str db 80 dup(?)
 4 data ends
 5
 6 code segment
 7 start:
 8         mov ax, data
 9         mov ds, ax
10         mov si, 0
11
12 s1:
13         mov ah, 1
14         int 21h
15         mov [si], al
16         cmp al, #
17         je next
18         inc si
19         jmp s1
20 next:
21         mov cx, si
22         mov si, 0
23 s2:     mov ah, 2
24         mov dl, [si]
25         int 21h
26         inc si
27         loop s2
28
29         mov ah, 4ch
30         int 21h
31 code ends
32 end start

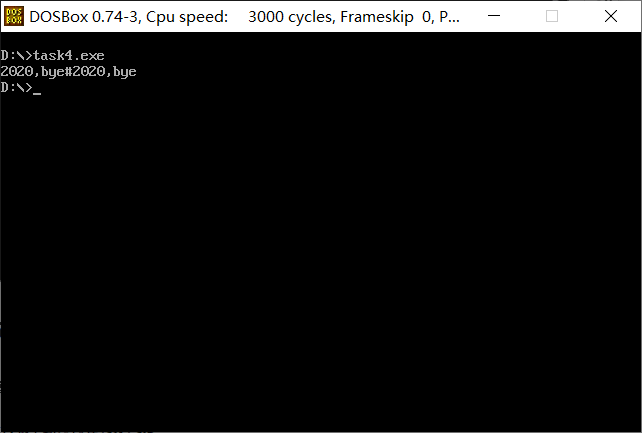

汇编、链接、运行程序,输入一个字符串并以#结束(比如,2020, bye#)观察运行结果。

结果截图如下:

技术分享图片

  • line12-19实现的功能是?

    使用int 21h中的1号子功能,从键盘输入的字符保存在al中。当读入的字符为#时,则跳转next,否则继续读入下一个字符。

  • line21-27实现的功能是?

    使用int 21h中的2号子功能,将之前输入的字符逐个输出到屏幕上。





5. 实验任务5

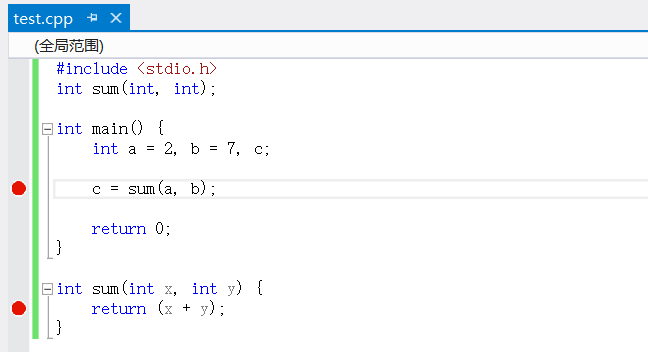

visual studio集成环境中,编写一个简单的包含有函数调用的c程序。代码如下:

 1 #include <stdio.h>
 2 int sum(int, int);
 3
 4 int main() {
 5      int a = 2, b = 7, c;
 6
 7      c = sum(a, b);
 8
 9      return 0;
10 }
11
12 int sum(int x, int y) {
13      return (x + y);
14  }

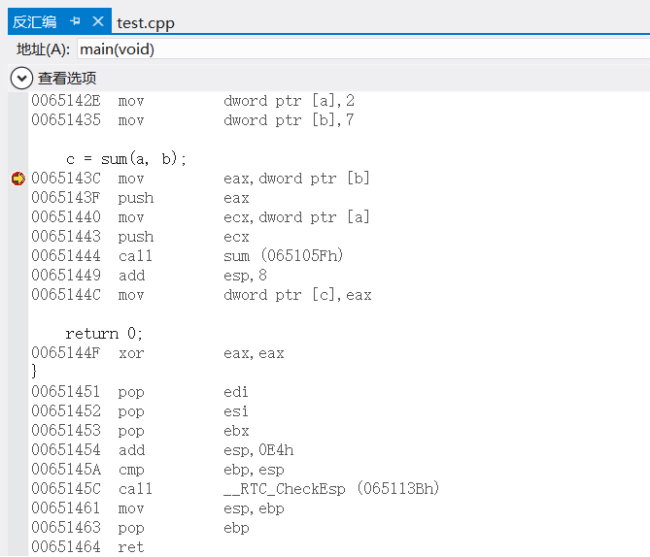

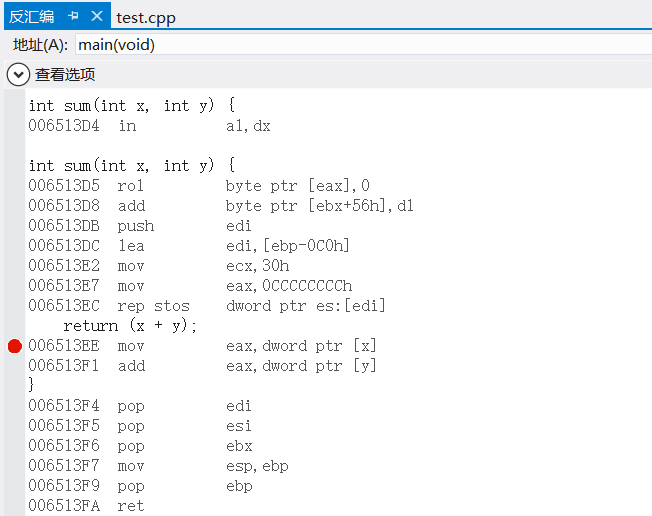

line7, line13分别设置断点,在调试模式下,查看反汇编代码。

 技术分享图片

技术分享图片

技术分享图片

  • 对反汇编出来的汇编指令分析的简单总结

    ①汇编中参数通过寄存器传递line7断点反汇编结果可以观察到两个数据先后赋值给寄存器eax

    ②调用函数之后,后续的返回值存储在寄存器exa中。

    ③关于多个参数的入栈顺序,仍然可以通过line7断点反汇编结果看出最右边的参数最先压栈,依次进行。

    ④关于函数调用栈,ESP扩展栈指针寄存器,指向栈顶,EBP是基址指针,在调用函数时保存ESP,使函数结束时可以正确返回。

    ⑤汇编是使用call和ret指令实现子程序的调用和返回的。
