在典型的DFT MAX运行中，压缩和常规扫描模式是在扫描插入（insert_dft）期间自动创建的.

scancompression_mode (Compression mode)

Internal_scan (Regular scan mode)

Scan Inputs、Scan Outputs、Scan Enable由常规扫描和扫描压缩模式共享。

需要TestMode信号来区分常规扫描模式和扫描压缩模式

• 使用set_dft_signal声明现有端口
• 无法共享AutoFix使用的TestMode端口
• 使用set_autofix_configuration -control_signal标识要由AutoFix使用的特定TestMode端口
• 如果未识别现有端口，DFT编译器将创建一个新端口（名为“ test_mode”）

set_dft_signal -type TestMode -port tmode1
set_dft_signal -type TestMode -port tmode2
set_autofix_configuration -control_signal tmode1
#Port“ tmode2”将用作控制信号，以区分Internal_scan和scanCompression_mode

Example

2、DFTMAX Command

• Enable Adaptive Scan (Core and Top-level)

　　　　set_dft_configuration  -scan_compression enable I disable

• Control Scan Architecting ("external" chain count)

　　　　set_scan_configuration -chain_count <N>

• 使用以下三个命令选项之一，使用set_scan_compression_configuration命令指定内部压缩链的数量：

　　　　Set the scanCompression_mode chain count  -chain_count <#>
　　　　Set the scancompression_mode maximum chain length  -max_length <#>
　　　　Set the Compression Level  -minimum_compression <N> (Default: 10)

• To specify the X-tolerance

　　　　set_scan_compression_configuration  -xtolerance default l high

3、X-Tolerance

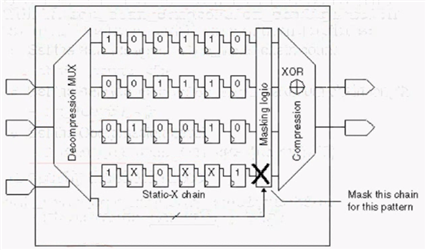

High X-tolerance结构

高X容忍架构提供以下观察模式：

• 完整（unmasked）的观察模式，等效于默认的X-tolerance模式

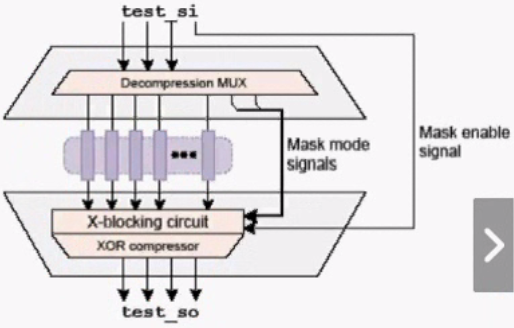

• 额外的X-tolerance（masked）观察模式，可以在到达XOR压缩器之前屏蔽选定链中的X值

4、脚本示例

set_dft_configuration -scan_compression enable
set_scan_configuration -chain_count <N>
set_dft_signal -type ScanClock -port clk
create_test protocol -capture procedure multi
dft_drc
preview_dft
insert_dft
write -f verilog -hier -o block1.v
write_test_protocol -out scan.spf -test_mode Internal_scan
write_test_protocol -out scancompress.spf -test_mode ScanCompression_mode

DFTMAX参考脚本

#Define TestMode signals to be used
set_dft_signal -view spec -type TestMode -port [list tmode1 tmode2]
#Define the two modes
define_test_mode Internal_scan -usage scan -view spec
define_test_mode burn_in -usage scan -view spec
define_test_mode ScanCompression_mode -usage scan_compression -view spec
#Specify clocks and asynchs
set_dft_signal -type Scanclock -port clk -timing {45 55) -view existing -test_mode all
#specify chain counts
set_scan_configuration -chain_count 10 -test _mode Internal_scan
set_scan_configuration -chain_count 1 -test_mode burn_in
set_scan_compression_configuration -chain_count 120 -base_mode Internal_scan -test_mode ScanCompression_mode
#Specify clock mixing
set_scan_configuration -clock_mixing mix_clocks -test_mode Internal_scan
set_scan_configuration -clock_mixing mix_clocks -test_mode burn_in
set_scan_configuration -clock_mixing no_mix -test_mode ScanCcampression_mode

multi-modes adaptive脚本

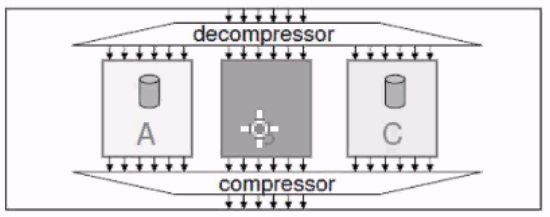

5.bottom-up HSS flow

DFT-MAX支持带有test model的bottom-up HSS flow

 压缩逻辑被插入顶层

确保在子块中创建足够的链以在压缩模式下启用平衡链

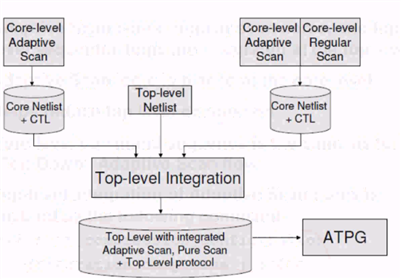

Hierarchical Adaptive Scan Synthesis (HASS)

在block里做压缩；顶层不做压缩，只做集成。

• 自适应扫描core、常规扫描core、和top level时序逻辑集成在顶层
• 自适应扫描逻辑位于core level
• 帮助减少top level拥塞
• top level命令序列与“top down”自适应扫描flow相同
• 通过以下命令启用自适应扫描核心的顶级集成：

　　　　set_scan_compression_configuration  -integration_only true | false

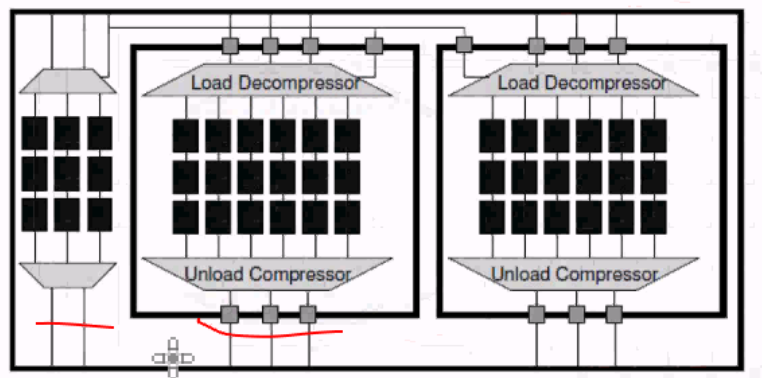

 HASS示例——multiple compressed core

• cere-based integration

　　　　set_dft_confiquration -scan_compression enable
　　　　set_scan_compression_configuration -integration_only true

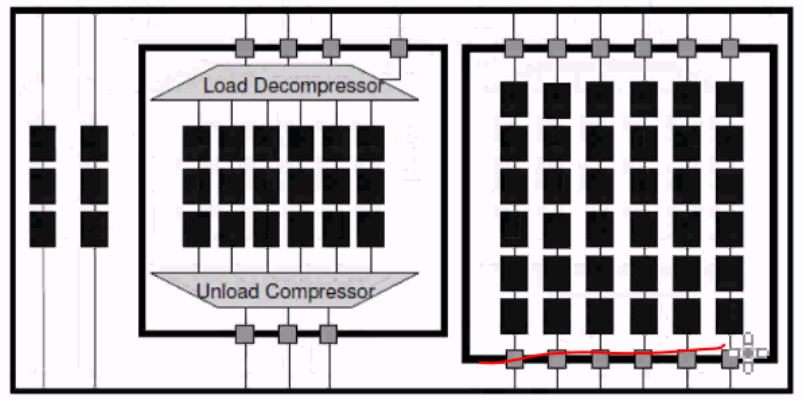

 HASS示例——adaptive & regular scan core

• cere-based integration

　　　　set_dft_confiquration -scan_compression enable
　　　　set_scan_compression_configuration -integration_only true

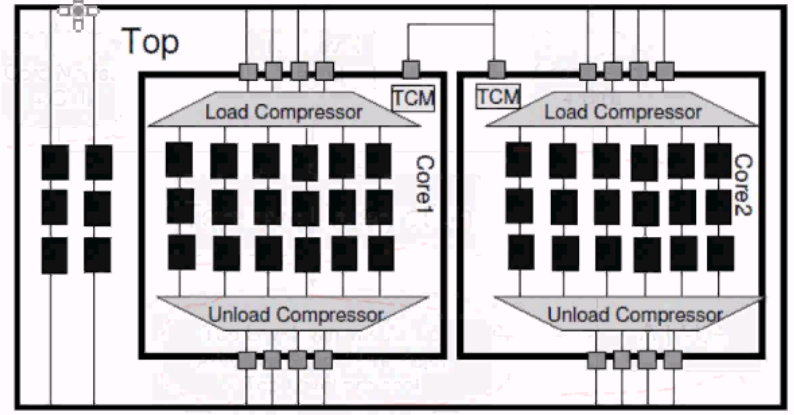

 HASS示例——Hybirid flow (应用得比较多)

底层、顶层均压缩

set_dft_configuration -scan_compression enable

set_scan_compression_configuration -hybrid true

set_scan_compression_configuration -minimum_compression x

 HASS Details

•  CTL、CTLDDC、DDC test model必须用于自适应扫描core集成 。
•  在Internal_scan模式下，HASS在top level创建的扫描链数与所有core扫描链之和相同
• 仅需一个TestMode端口——在所有自适应扫描core之间共享、在scancompression_mode和internal_scan之间选择

#Read in top level with any test_ready sequential logic
read verilog my_top_test_ready . v
#Read CTL model for Adaptive scan inserted block
read_test_model core1.ctlddc
#Read CTL model for pure scan block
read_test_model core2.ctlddc
current design my_top
link
#Enable Adaptive scan and configure for integration only
set_dft_configuration -scan_compression enable
set_sean_compression_configuration -integration_only true
#create the test protocol,run DRC，and preview
create_test protocol
dft_drc
preview_dft -show all
#Integrate the Adaptive scan and Pure scan cores
insert_dft
#DFT DRc in Internal_scan mode: not supported in scanCompression_mode
current_test_mode Internal_scan
dft_drc

top level integration脚本

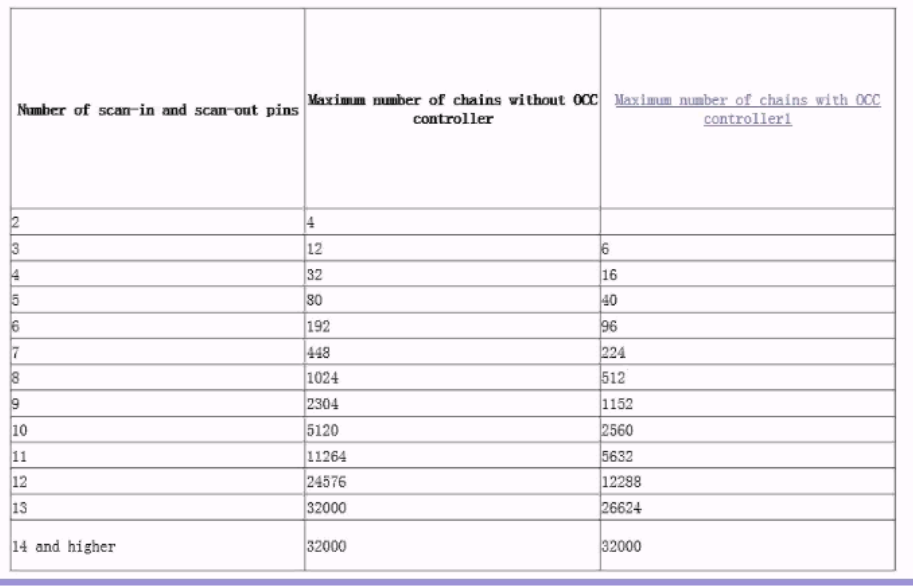

 Hign X-tolerance compressed scan chain limits
