直流屏中整流滤波电路的概述：
直流屏中的整流滤波电路是指把交流电能转换为直流电能的电路。直流屏的大多数整流电路都是由变压器、整流主电路和滤波器等组成。它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。
直流屏滤波电路的组合结构：
直流屏的整流电路通常由主电路、滤波器和变压器组成。滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。变压器设置与否视具体情况而定。变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离（可减小电网与电路间的电干扰和故障影响）。整流电路按其组成器件可分为不控整流电路、半控整流电路和全控整流电路。后两种电路按其控制方式又可分为相控整流电路和斩波整流电。相控整流电路由于采用电网换相方式，不需要专门的换相电路，因而电路简单、工作可靠，得到广泛应用。但相控整流电路在控制用α较大时，功率因数较低，网侧电流谐波含量较大。因而在大功率调速传动中，低速运行时，采用斩控整流电路可解决功率因数变坏的问题。整流电路是电力电子电路中最早出现的一种，它将交流电变为直流电，应用十分广泛，电路形式各种各样；按组成的器件可分为不可控、半控和全控三种，按电路结构可分为桥式电路和零式电路，按交流输入相数分为单相电路和多相电路，按变压器二次侧电流的方向是单相或双相，又分为单拍电路和双拍电路；实用电路是上述的组合结构。
直流屏的滤波电路的作用：
直流屏的滤波电路常用于滤去整流输出电压中的纹波，一般由电抗元件组成，如在负载电阻两端并联电容器C，或与负载串联电感器L，以及由电容，电感组成而成的各种复式滤波电路。由于电抗元件在电路中有储能作用，并联的电容器在电源供给的电压升高时，能把部分能量储存起来，而当电源电压降低时，就把能量释放出来，使负载电压比较平滑，即电容具有平波的作用；与负载串联的电感L,当电源供给的电流增加（由电源电压增加引起）时，它把能量储存起来，而当电流减小时，又把能量释放出来，使负载电流比较平滑，即电感L也有平波作用。滤波电路形式很多，为了掌握它的分析规律，把它分为电容输入式（电容器C接在最前面）和电感输入式（电感器L接在最前面）。前一种滤波电路多用于小功率电源中，而后一种滤波电路多用于较大功率电源中（而且当电流很大时，仅用一电感器与负载串联）。

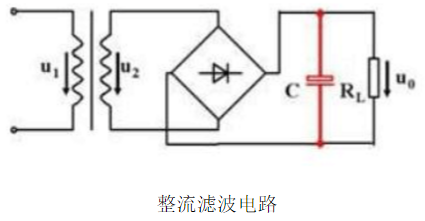

整流电路将交流电压Ui变换成脉动的直流电压。再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。常用的整流滤波电路有全波整流滤波、桥式整流滤波等。各滤波电容C满足RL-C＝（3—5）T/2，或中T为输入交流信号周期，RL为整流滤波电路的等效负载电阻。
