1.PCB-板形设置

时间:2021-01-27 14:35:28      阅读:20      评论:0      收藏:0      [点我收藏+]

1.根据机械结构设置PCB的尺寸大小,形状

可以在机械层,画出板子的形状.选择的时候可以,先选中一根,之后按Tab键.就全部选中了...

技术分享图片

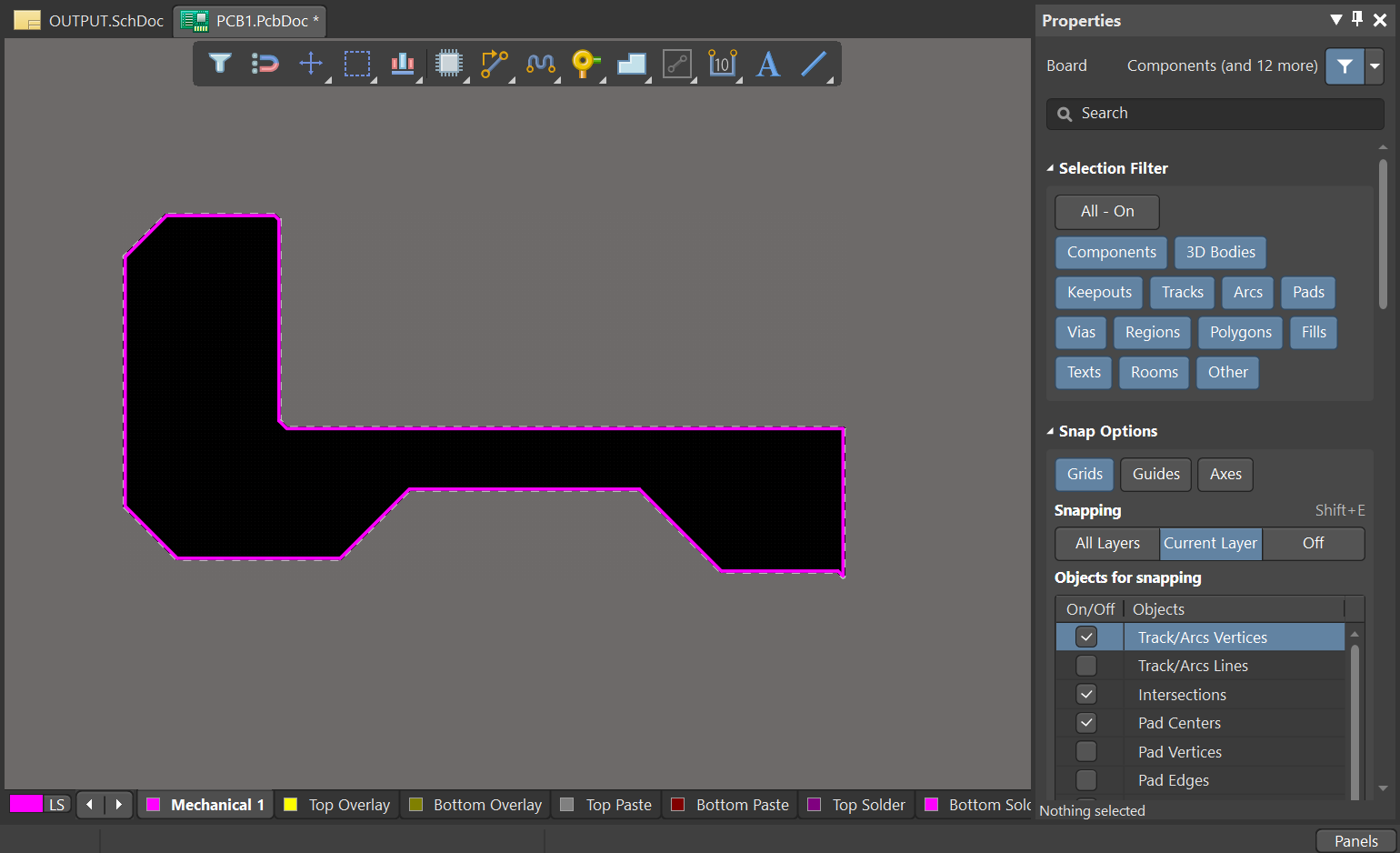

 之后按DSD...设计-板子形状-按照选择对象定义

技术分享图片



 黑色的就是板子的形状了...\

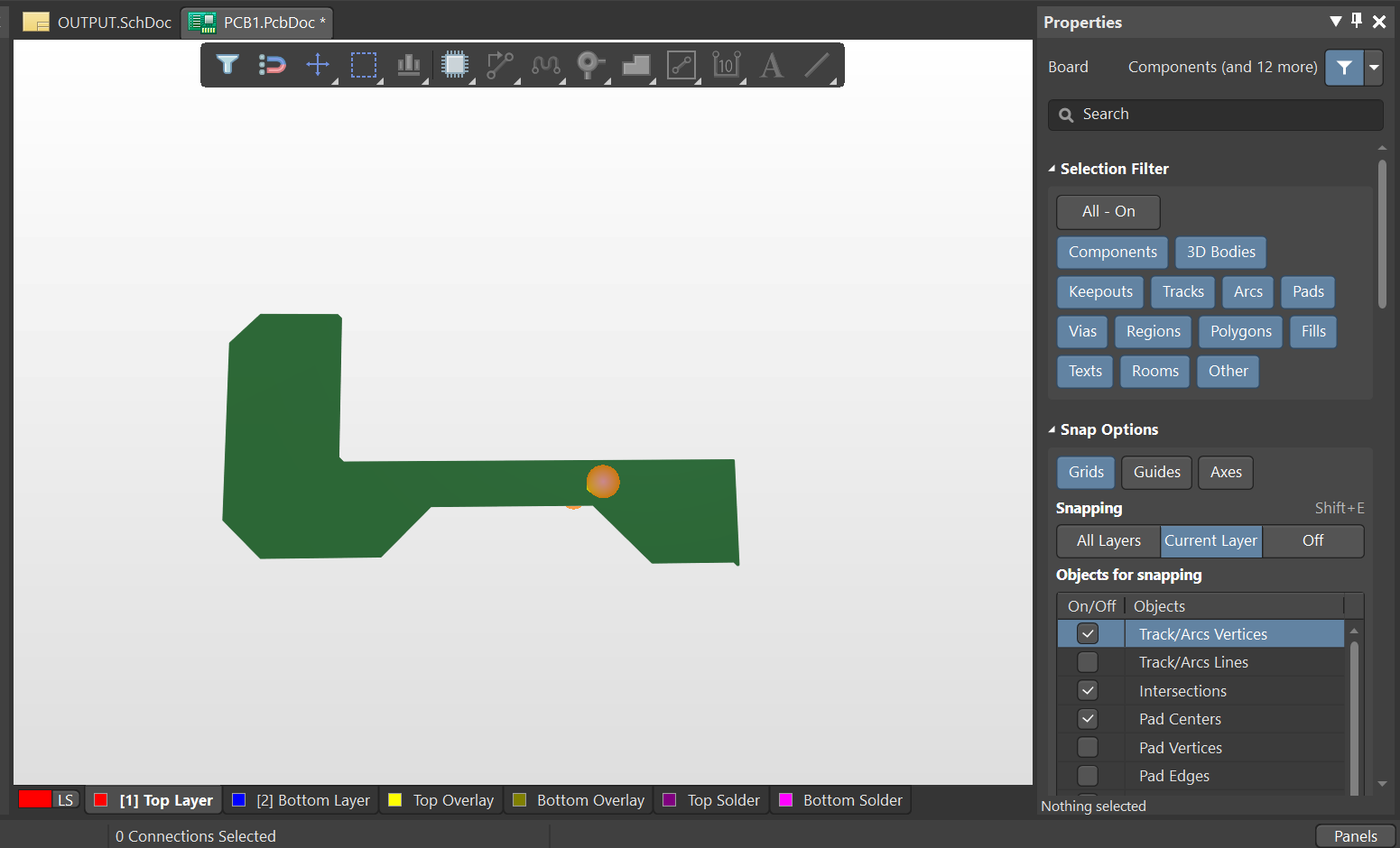

我们可以拿3D视图看预览下...按数字3,视图-切换到3维模式

技术分享图片



 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

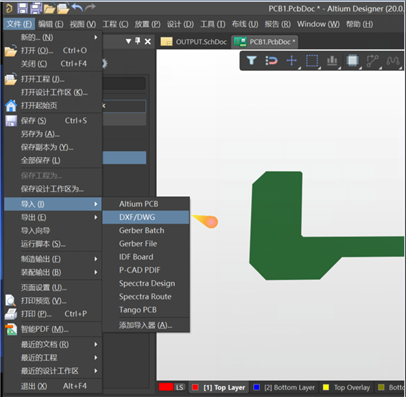

2.如果已经有了机械工程师画好的CAD图...我们可以在AD中直接导入使用.

技术分享图片



 ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
