某酒吧有4个按钮SB1—SB4，要求这4个按钮中任意两个按钮闭合时，信号灯LED点亮，否则LED灯熄灭。

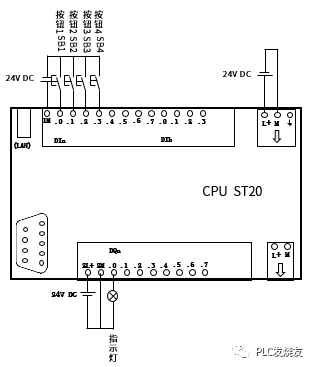

第一步：（设计IO分配表）

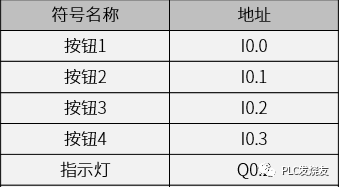

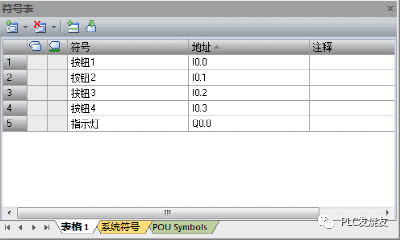

第二步：（对应PLC 符号表）

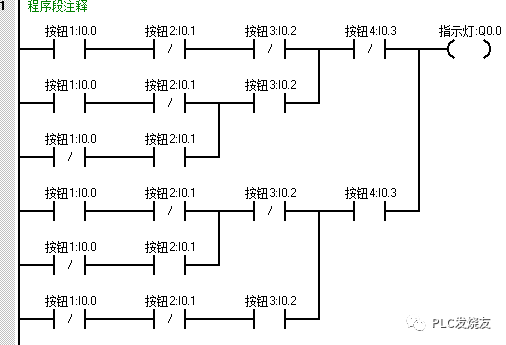

第三步：（设计程序）

当某两个按钮状态为1时，Q0.0得电点亮，若一个或多于两个按钮的状态为1时，Q0.0失电断开。

第四步：（演示程序）

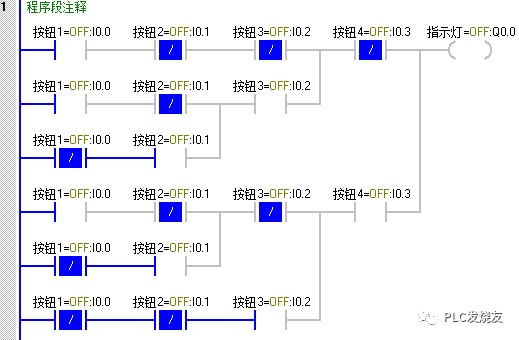

1.监控状态下，未进行任何操作。

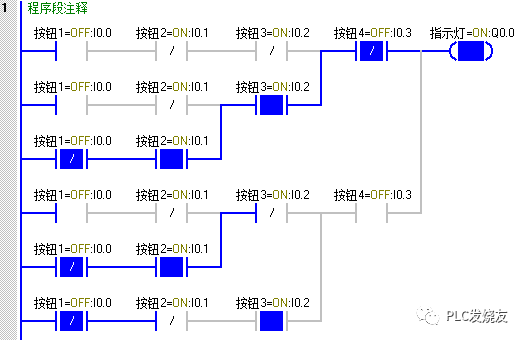

2.同时按下按钮2 I0.1和按钮2 I0.2，Q0.0指示灯才会点亮。

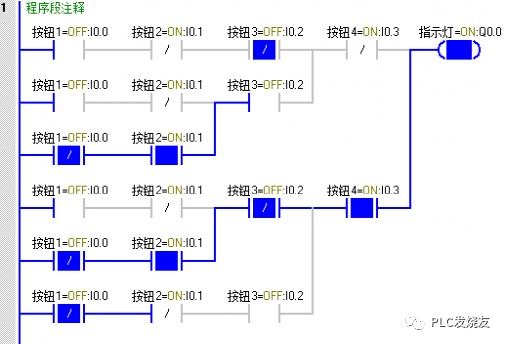

3. 同时按下按钮2 I0.1和按钮4 I0.3，Q0.0指示灯才会点亮。

此时此刻，S7-200 SMART PLC 4个按钮控制一个灯应用，大家都理解并且掌握了吗？不理解的，可以在上述文章找答案哦！

来源：PLC发烧友，作者：技成-徐陈爽，转载请注明出处！评论处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。
