3.3.1 采用电阻作负载的共源级

时间:2021-02-16 17:59:18      阅读:81      评论:0      收藏:0      [点我收藏+]
  • 基本电路描述

技术分享图片

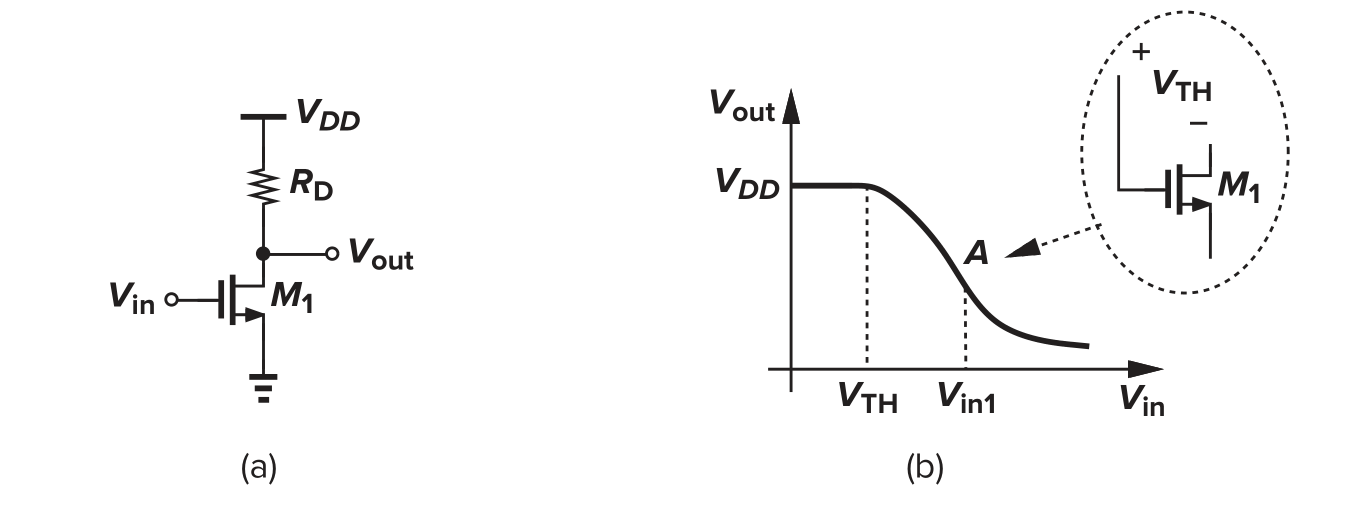

  基本电路如上图(a)所示。当输入Vin从0到VDD变化时,Vout的变化如上图(b)所示。当Vin<Vth时,MOS不导通,流过RD的电流为0,输出电压Vout为VDD。当Vin>Vth时,此时ID比较小,RD上分压也比较小,Vout比较大,MOS处于饱和区。随着Vin的逐渐增加,ID增加,Vout减小,当Vout=Vin-Vth时,MOS将进入线性区。

  • 计算Av的前期准备

  技术分享图片

  为了计算Av,需要先写出Vout和Vin之间的关系式:

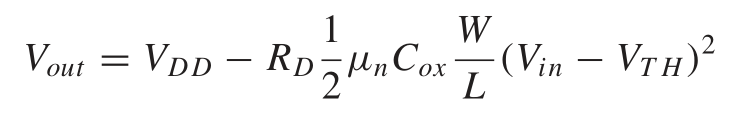

  - 饱和区:

 技术分享图片

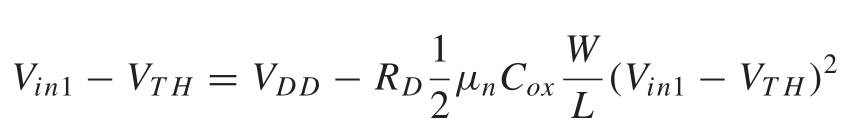

  - 同时也可以计算出饱和区和线性区的临界输入值:

  技术分享图片

  • 不同情况下Av的表达式

  线性区的跨导比饱和区的跨导小,所以只考虑饱和区的放大倍数:

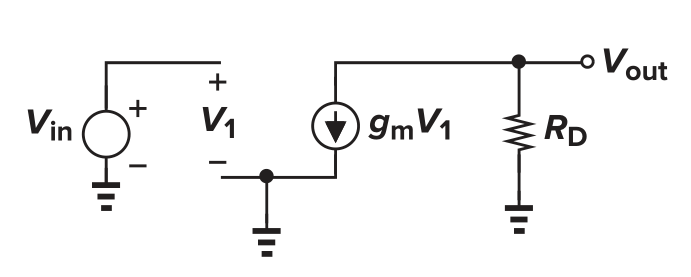

  - 不考虑沟道调制效应ro时:

       技术分享图片

           技术分享图片

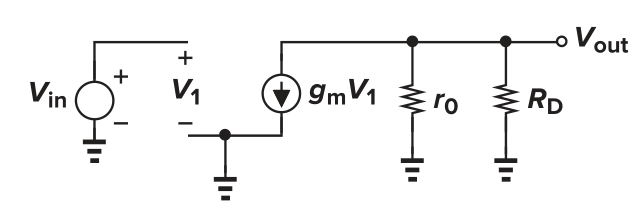

  - 考虑沟道调制效应ro时:

  技术分享图片

  技术分享图片
