Ubuntu下使用bximage+dd制作可供bochs使用的硬盘镜像

最近在看《x86_x64体系探索及编程》，在制作可供bochs使用的硬盘镜像时出了一些问题，主要有以下几个：

步骤

如书中所说，做了：

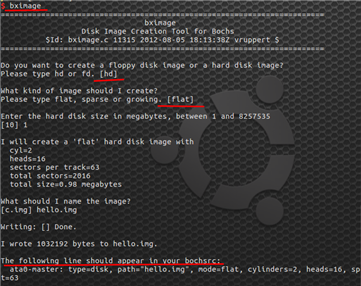

• [x] 使用bximage生成了硬盘镜像

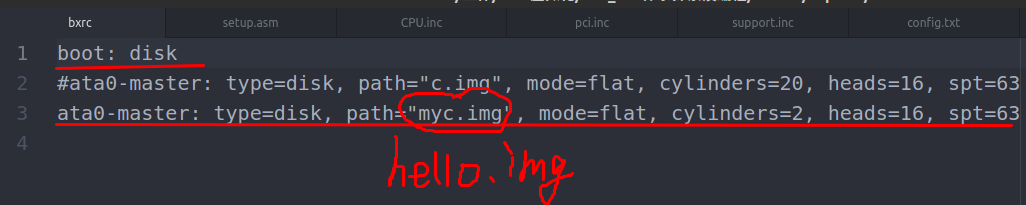

• [x] 对bochs的配置文件进行了配置

• [x] 利用dd工具将uboot， setup， lib16二进制文件导入到hello.img中，使用的命令为：

dd if=uboot of=hello.img seek=63 count=1 conv=notrunc
dd if=setup of=hello.img seek=1 count=1 conv=notrunc
dd if=lib16 of=hello.img seek=20 count=1 conv=notrunc

这里需要说明， dd的if选项为输入， of选项为输出，seek跳过输出的几个单元开始写，一个单元512个字节，count是写的单元数，尤其要注意的是conv选项，邓志的书中并未加conv选项，这导致输出文件被截断，不能保持原本的大小，notrunc的意思就是不要截断。

• [x] 使用以下语句启动bochs

bochs -f bxrc
# 执行上面的语句后需要在terminal中输入c，意为continue，bochs才会继续执行

现象

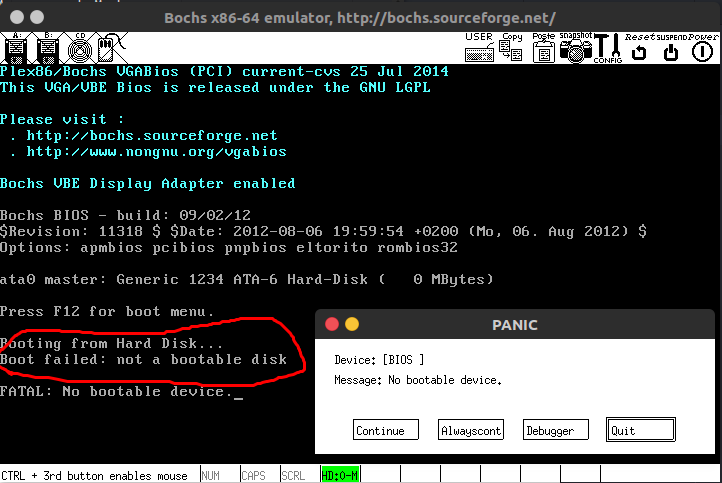

Boot failed： not a bootable disk.

分析

1. 能够进入最后一个界面，说明bochs的配置文件没有问题，那么问题一定出在镜像hello.img上，hello.img和随书提供的源码中的c.img有何不同呢？我用hex软件看了一下，hello.img的前512个字节是空的，而c.img中有一些内容，书上说硬盘的第一个单元是用来存放MBR的，当从硬盘启动时，先将MBR载入到0x7C00,再由MBR读取位于第64个单元的boot程序，因此MBR非常重要。仔细分析后发现原来我们使用bximage产生的hello.img并不自带MBR，所以我将c.img中的前512个字节写入了hello.img，使用下面的代码：

dd if=c.img of=hello.img seek=0 count=1 conv=notrunc

但是运行

bochs -f bxrc
# 执行上面的语句后需要在terminal中输入c，意为continue，bochs才会继续执行

之后仍然出现Boot failed： not a bootable disk.

2. 那么出问题一定在setup二进制文件了，因为这个实验中最后起作用的就是setup文件，在屏幕上显示。因此我使用nasm重新编译了setup.asm，编译过程中出现了类似于can‘t open xxx.inc之类的错误，原因就是linux使用../作为上级目录的代替，而windows使用的是..\，只要将..\换为../../就可以编译通过。重新编译setup.asm，将新生成的setup写入hello.img,运行bochs

结果

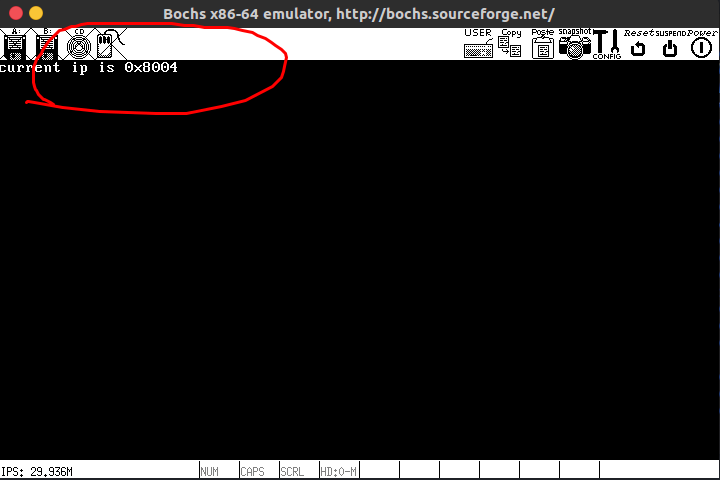

成功了！！！

总结

1、MBR

2、重新编译
